IBM 3624

IBM 3624

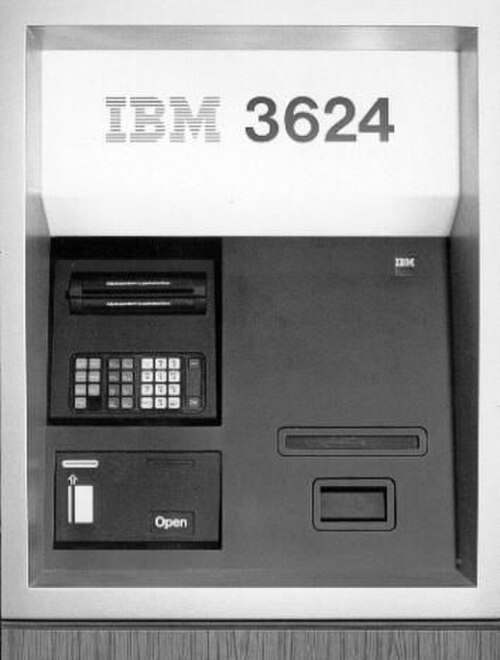

IBM 3624 ATM
メーカー	IBM
発売日	1973年3月13日 ( 1973-03-13 )
前任者	IBM 3614
後継	IBM 473x

IBM 3624は、IBM 3614の後継機として、1978年に第2世代のATM（現金自動預け払い機）として発売されました。 ^[1] IBM ロスガトス研究所で設計されたIBM 3624は、後のIBM 4732モデルとともに、IBMとDieboldのインターボールドパートナーシップの形成に伴い、すべての事業がDieboldに売却されるまで、ノースカロライナ州シャーロットとイギリスのヘイバントのIBM施設で製造されました。[2] 当時、他社が販売していた同等のATMユニットに^は、 Diebold TABS 9000とNCR 5xxxがありました。

3624 は 8 つの異なるバージョンで販売されました。3624 バージョン 8 には、6 行 x 40 列のドット マトリックス顧客ディスプレイ、^[3]、 4 行 x 34 文字の明細書/ジャーナル プリンタ、ラベル付きの機能/アカウント キー、1 つまたは 2 つの紙幣カートリッジ、およびオプションのデポジトリが組み込まれていました。バージョン 2 などの以前のモデルには、より小さな 2 行のディスプレイが搭載されていました。

今日の基準では珍しいことですが、顧客のATM カードは磁気ストライプを上にして挿入されます。現代の ATM は通常、顧客が磁気ストライプを下にしてカードを挿入することを想定して構築されています (挿入時にカード発行会社のロゴが顧客に表示されるという追加の利点があります)。ただし、これを逆の向きに変更することもできます。

3624 によって印刷され、顧客が取引を確認するために使用する取引記録は、約 3 インチ四方で、パンチ カードと同様のカード用紙に印刷されていました。預金を行う際、顧客は、バック オフィススタッフによる取引処理を容易にするために、預金封筒の中に特別な取引記録を入れるように指示されていました。

3624 の残念な設計上の特徴は、現金自動支払機を収納する金庫が装置の上部に配置されていたため、上部が重くなっている点です。このため、3624 は階段を上り下りするのに非常に扱いにくい機械でした。3624 に対するもう 1 つの不満は、当時の他のベンダーの機器と比較して、現金カートリッジ (顧客に現金を渡すために使用) のサイズが比較的小さかったことです。

この時代の ATM ハードウェアの典型として、IBM 3624 には 2 つの異なる高レベル通信プロトコルがありました。1 つ目は、SDLC リンクを介したメインフレームへの直接接続で、IBM SNA LU0プロトコルでした。2 つ目は、IBM 3600 および 4700 シリーズの銀行機器への接続で、特定の 36xx シリーズ機器に 1200 ビット/秒で割り当てられたタイムスロットを持つスタート ストップ TDM ループでした。

IBM 3612、3624、および 3600 の通信プロトコルは、他の ATM ベンダーの高レベル通信プロトコルと互換性がありませんでした。

3624 は最終的に IBM 473x シリーズの ATM に置き換えられましたが、この ATM は失敗に終わりました。IBM 473x が ATM 市場で定着できなかった理由の 1 つは、導入時に 3624 プロトコルとの下位互換性がなかったことです。

3624 で導入された最も長く残った機能の 1 つは、暗号化された個人識別番号(PIN) の送信に使用される IBM 3624 PIN ブロック形式です。DES アルゴリズムを使用した初期の商用暗号化を使用した PIN 機能は、 2 つのモジュール (BQKPERS と BQKCIPH) に実装され、米国の輸出軍需品規則に基づいて輸出が管理されていました。
