電気工学において、絶縁耐力試験（圧力試験、高電位試験、ヒポット試験、絶縁試験とも呼ばれる）は、絶縁の有効性を判断するために部品または製品に対して行われる電気安全試験である。試験は、部品の相互に絶縁された部分、または通電された部分と地面の間で行われる。この試験は、定格の電気条件下でデバイスが安全に動作する能力を確認する手段である。[1]試験対象のデバイスを流れる電流が、必要な試験電位および試験時間で指定された制限未満である場合、デバイスは絶縁耐力の要件を満たしている。絶縁耐力試験は、新しい機器の工場試験として行われる場合もあれば、すでに使用されている装置に対して定期保守試験として行われる場合もある。[2]

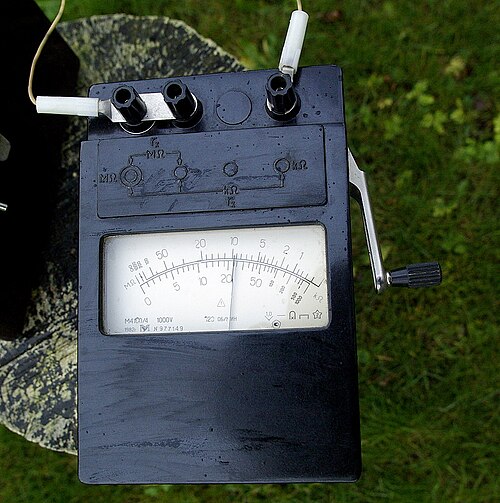

耐電圧試験は、高電圧源と電圧・電流計を使用して行われます。この試験には、「圧力試験セット」または「耐圧試験器」と呼ばれる単一の機器がよく使用されます。この機器は、デバイスに必要な電圧を印加し、漏れ電流を監視します。この電流によって、障害インジケータが作動する場合があります。試験器には出力過負荷保護機能があります。試験電圧は、直流または電源周波数の交流、または都合の良い場合は共振周波数 (負荷によって決まる 30 ～ 300 Hz) や VLF (0.01 ～ 0.1 Hz) などの他の周波数のいずれかになります。最大電圧は、特定の製品の試験規格で規定されています。また、適用速度を調整して、試験対象物の固有の容量効果から生じる漏れ電流を管理することもできます。試験の所要時間は、資産所有者の試験要件によって異なりますが、通常は最大 5 分です。印加電圧、適用速度、試験所要時間は、機器の仕様要件によって異なります。民生用電子機器、軍用電気機器、高電圧ケーブル、配電装置、その他の装置には異なる試験基準が適用されます。 [2]
一般的な耐電圧機器の漏れ電流トリップ制限設定は0.1～20mA [3]の範囲で、試験対象物の特性と電圧印加速度に応じてユーザーが設定します。目的は、電圧印加中に試験装置が誤ってトリップしないような電流設定を選択すると同時に、不注意な放電や故障が発生した場合に試験対象装置に生じる可能性のある損傷を最小限に抑える値を選択することです。
参照
参考文献
- ^ MIL-STD-202G、方法301、絶縁耐電圧
- ^ ab Paul Gill (2009)、Electrical Power Equipment Maintenance and Testing、第2版、CRC Press、1574446568、459ページ
- ^ コンドル アプリケーション ノート 5/00、2 ページ
