ハルシオン PVR-BASC

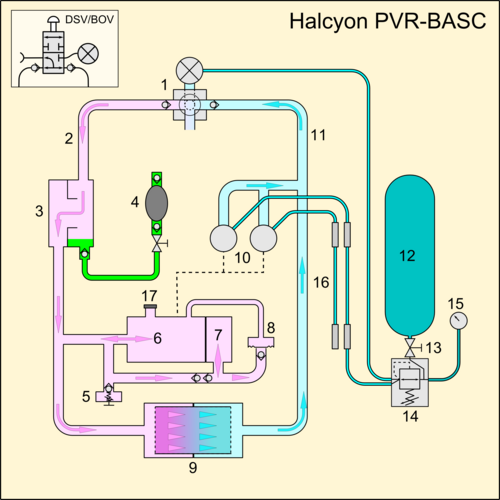

ハルシオンパッシブ可変比バイアス追加半閉鎖型リブリーザーは、深度補正パッシブガス追加システムを使用した半閉鎖型リブリーザーのユニークな設計です。 ^[1]パッシブ追加とは、定常状態の動作（一定深度）で、ループ内のガス量が少ない場合に新鮮な供給ガスを追加することを意味します。カウンターラングの上部がデマンドタイプの追加バルブを作動させるとガスが注入され、ダイバーが息を吸い続ける限り供給ガスが供給されます。このメカニズムは、呼吸量に比例してガスを環境に放出し、このガス供給を促します。

PVR-BASCでは、排出されるガス量は深度と呼吸量の関数です。吸入のたびに、排出された量だけループ容積が不足するため、受動的な追加が起こります。排出ガス量と呼気ガス量の比は深度によって変化し、圧力が増加すると減少します。^[2]

水面では、吐き出した息の量の 4 分の 1 が排出されます。深度が深くなるにつれて周囲の圧力が増加するため、内部のカウンターラムの容量が減少し、排出量が減少することで、使用量にさらに近い酸素添加量が提供され、かなりの量のガスが節約されます。

ガスはスクラバーの後のループに追加されるため、新鮮なガスがすぐに呼吸に利用できるようになります。また、吸入ガスの酸素分率の計算ではこれを考慮する必要があります。これにより、スクラバー吸収媒体の冷たいガスへの露出も減り、スクラバー内での呼気ガスの滞留時間も長くなります。この両方により、 _CO2吸収の効率が向上します。

ガスの排出は、残りの呼気ガスがスクラバーに到達する前に行われるため、排出されたガスによってスクラバーの容量が無駄になることはありません。呼吸の終わりにカウンターラングカバーが底まで達したときに新鮮なガスが追加されるため、新鮮なガスの大部分は呼吸死腔に吸入され、混合のほとんどは呼気後に発生します。

上昇中の膨張により生じた余分なガスは、過圧リリーフバルブから排出されます。

約90m（10bar）以下の深さでは、排出される対肺容積と深度の比例関係が失われるため、この深さ以下ではガスの節約は浅い潜水ほど大きくありません。供給速度がわずかに高くなると、ループ内の酸素分圧が供給ガス値に近づきます。^[3]

カウンターラング

PVR-BASC には、 Interspiro DCSCと同様のヒンジ付きベローズ式カウンターラングが備わっており、 DCSCと同様に、カウンターラングの上部カバーには呼吸努力を向上させるために重みが付けられています。ただし、DCSC とは異なり、PVR-BASC は、メインカウンターラングが閉じて内部ベローズの内容物を排出する呼吸サイクルの吸入部分で、内部の二次ベローズを使用して呼気ガスの一部を排出します。深さに応じて内部カウンターラングの容積が減少するため、呼吸量に比例した質量排出量に近似します。

ハーネス

PVR-BASC は、標準的な Hogarthianバックプレートとウィングハーネスに搭載できるように設計されています。

ガス供給

フレームは、両側にシリンダーを1 つずつ搭載できるように設計されています。サイズに関する唯一の制限は、ダイバーが持ち運べるものとスクラバーの耐久性です。シリンダーには通常、ベイルアウト用の標準DIR構成のオープンサーキットレギュレーターが装備され、リブリーザー供給用にそれぞれクイックコネクタ付きの供給ホースが取り付けられています。

ループ酸素分率

リブリーザーは、運動レベルに関係なく、任意の深度でほぼ一定の呼吸ガス組成を維持しますが、ガス消費量は運動量に応じて変化します。

ギャラリー

Halcyon PVR-BASC BOV/DSV および呼吸ホース

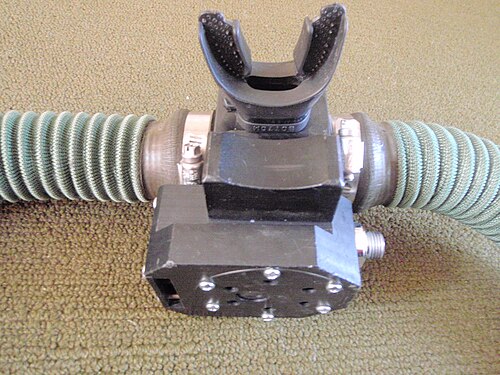

ハルシオン PVR-BASC ベイルアウトバルブ/ダイブサーフェスバルブ

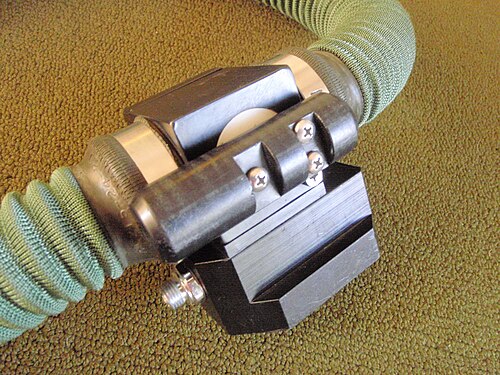

ハルシオン PVR-BASC BOV/DSV ベイルアウトバルブ/ダイブサーフェスバルブ
ハルシオン PVR-BASC BOV/DSV ベイルアウトバルブ/ダイブサーフェスバルブ
Halcyon PVR-BASC 呼吸ホースコネクタ
Halcyon PVR-BASC BOV/DSV 呼吸ホースコネクタ
Halcyon PVR-BASC BOV/DSV カバー付き側面図
Halcyon PVR-BASC BOV/DSV カバー付き上面図

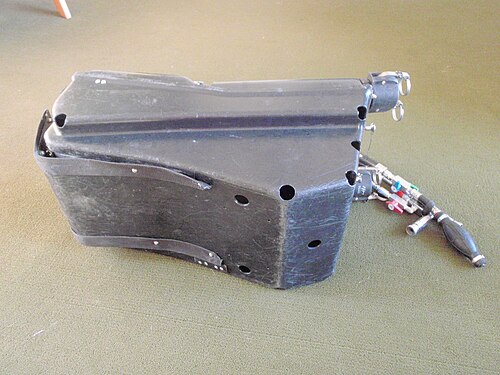

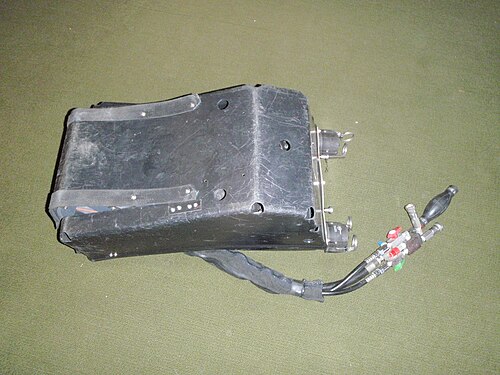

ハルシオン PVR-BASC BOV/DSV カバー付き
ハルシオン PVR-BASC BOV/DSV カバー付き

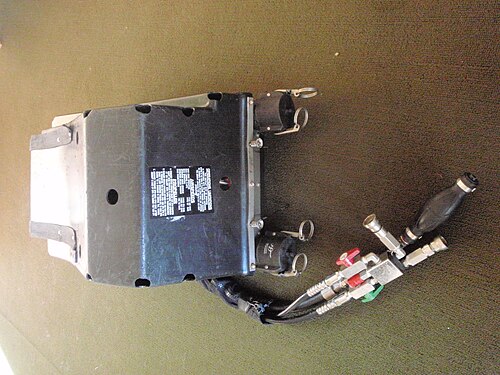

Halcyon PVR-BASC 半閉回路リブリーザー - 閉、上部/前面から

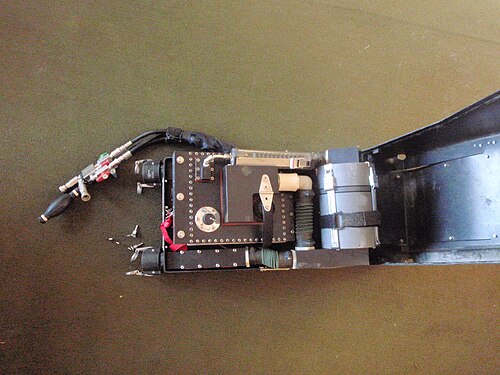

ハルシオン PVR-BASC 半閉回路リブリーザー - 開いた状態、上から

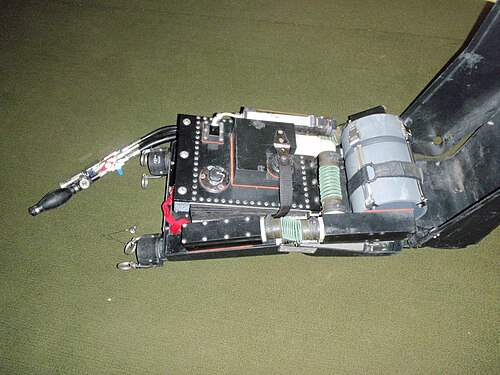

ハルシオン PVR-BASC 半閉回路リブリーザー - 上から開く

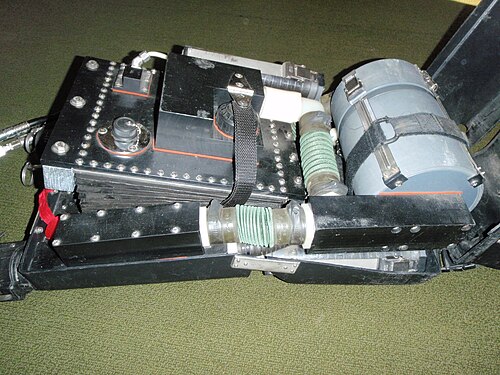

ハルシオン PVR-BASC 半閉回路リブリーザー - 開いた状態、左から

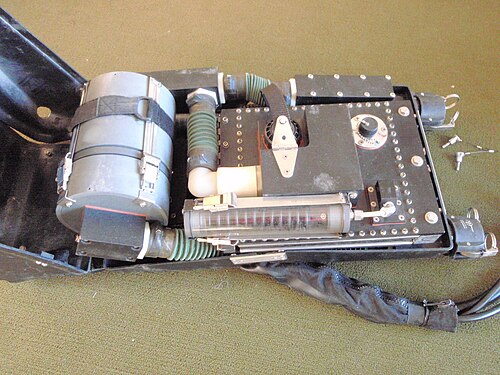

ハルシオン PVR-BASC 半閉回路リブリーザー - 開いた状態、右から

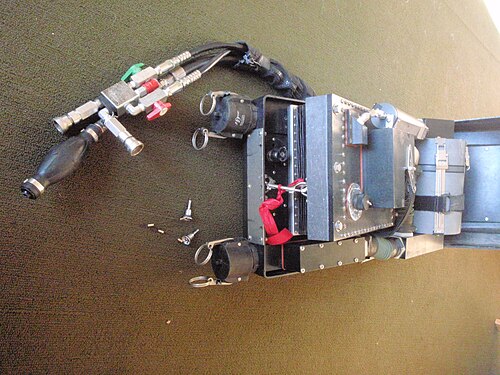

Halcyon PVR-BASC 半閉回路リブリーザー - 開いた状態、上部/前面から
Halcyon PVR-BASC 半閉回路リブリーザー - 開いた状態、上部/前面から

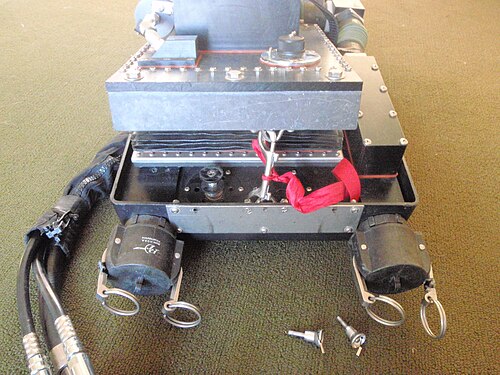

Halcyon PVR-BASC 半閉回路リブリーザー - 上部/前面から開く

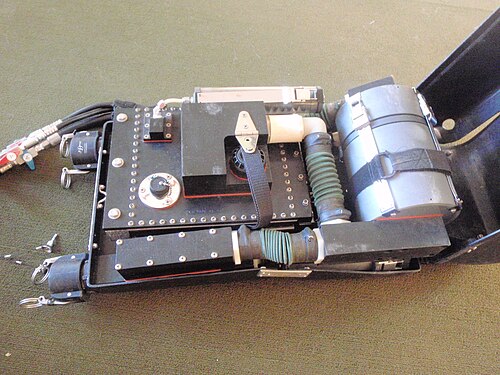

ハルシオン PVR-BASC 半閉回路リブリーザー - 開いた状態、左から

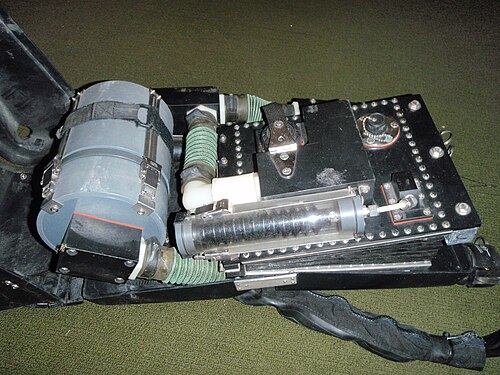

ハルシオン PVR-BASC 半閉回路リブリーザー - 開いた状態、右から

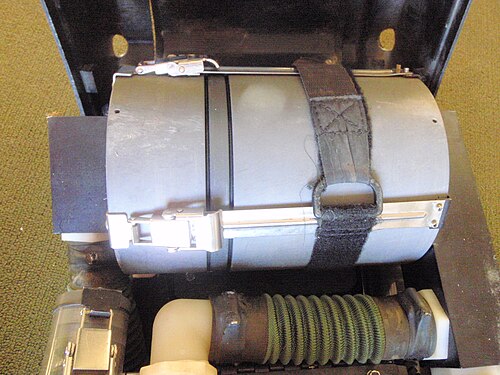

Halcyon PVR-BASC 半閉回路リブリーザースクラバー - 組み立ておよび取り付け

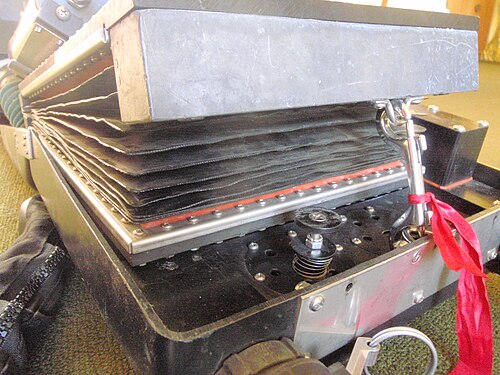

ハルシオン PVR-BASC 半閉回路リブリーザー - ベローズカウンターラング
Halcyon PVR-BASC 半閉回路リブリーザースクラバーコンポーネント
Halcyon PVR-BASC 半閉回路リブリーザー - スクラバー内部コンポーネント
ハルシオン PVR-BASC 半閉回路リブリーザー吸収剤キャニスター
ハルシオン PVR-BASC 半閉回路リブリーザースクラバーケーシング内部と二次ウォータートラップ
Halcyon PVR-BASC 半閉回路リブリーザー - スクラバー媒体保持スクリーンとスプリング
Halcyon PVR-BASC 半閉回路リブリーザー - 過圧ダンプバルブ
Halcyon PVR-BASC 半閉回路リブリーザー - ベローズカウンターラングの詳細

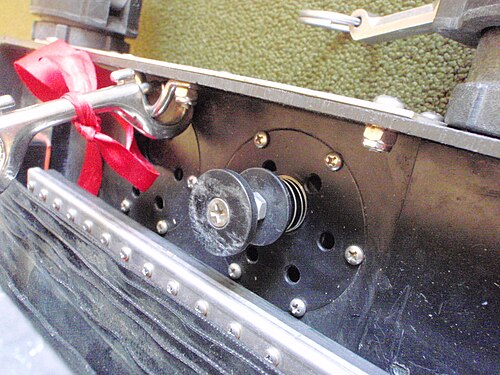

Halcyon PVR-BASC 半閉回路リブリーザー
Halcyon PVR-BASC 半密閉式リブリーザー。呼吸ホースコネクタ
ハルシオン PVR-BASC セミクローズドリブリーザー手動ガス供給バルブとループドレンポンプ

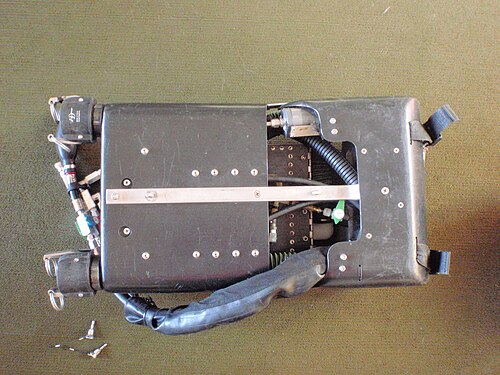

Halcyon PVR-BASC 半密閉リブリーザー - 下側

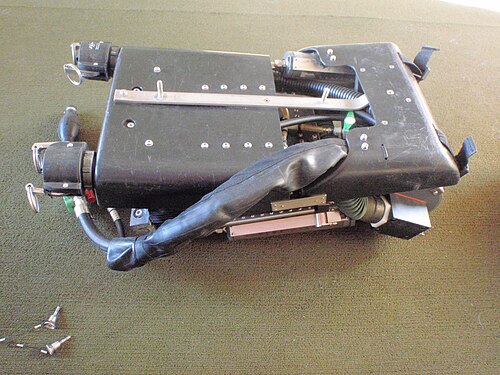

Halcyon PVR-BASC 半密閉式リブリーザー - 下側。ガス供給コネクタ、ホース、手動バルブ、ループ排水ポンプが見える。

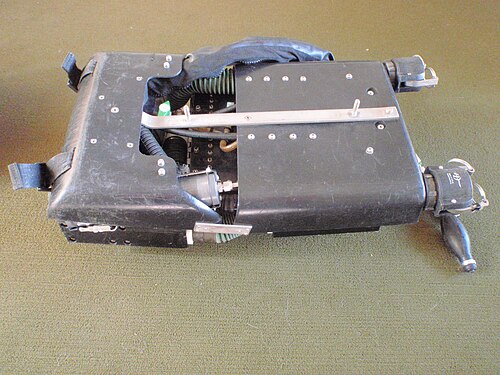

ハルシオン PVR-BASC 半密閉式リブリーザーの底面。バックプレートへの接続用ボルトが見える。
Halcyon PVR-BASC 半密閉式リブリーザー呼吸ホースコネクタ
Halcyon PVR-BASC セミクローズドリブリーザー。呼吸ホースコネクタカバー
