ハッチングマップ

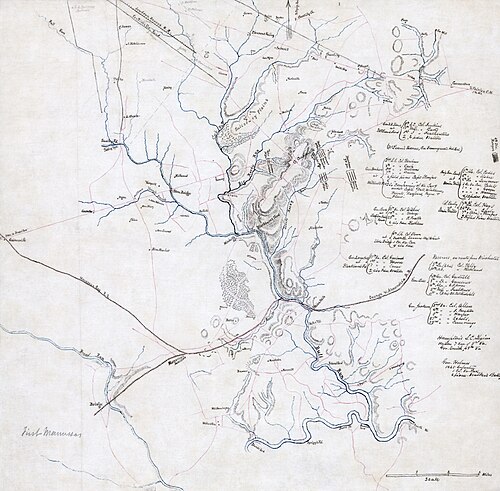

ハッチング（/ ˈhæʃʊərz /）は、地形を表す古い方法です。傾斜の方向を示し、その太さと密度によって傾斜の程度を大まかに伝えます。数値ではないため、等高線ほど科学的な測量には適していませんが、地形のかなり具体的な形状を伝えることができます。陰影地図で使用されるものとは異なりますが、陰影の一種です。

地形のハッチング表現は、1799 年にドイツの地形学者ヨハン・ゲオルク・レーマンによって標準化されました。^{[ 1 ]}ハッチングは、陰影などの他の地形表現方法と組み合わせることができ、その結果、陰影付きハッチング地図が作成されます。そのような地図の例としては、スイスのデュフール地図があります。^{[ 2 ]}エミール・フォン・シドーは、低地を緑、高地を茶色にした色付きハッチングを使用した地図を設計しました。

ハッチングとは、最も急な傾斜方向（方位方向）に描かれた線（短い線分または曲線）のことです。^{[ 1 ]}傾斜が急なほど、線は太く短く、緩やかな傾斜は、線は細く長く、間隔が広くなります。非常に緩やかな傾斜や、丘の頂上のような平坦な部分は、通常、空白のままにされます。

等高線は伝統的に単色で、通常は黒、灰色、または茶色です。中性の背景色に補色同士の2色（例えば、灰色の地図に黒と白の線）を用いて等高線を描くと、地形が照らされているかのような陰影効果が得られます。

GRP Lawrence (1979) によると、地図上でハッチングを使用して地形を表現する際には、次の 6 つのルールに従う必要があります。^{[ 3 ]}

1. 斜線は、最も勾配の急な方向に描かれている。
2. 斜線は、それぞれの方向に対して垂直な列に配置されている。
3. 各線の長さと太さは、その方向における標高の落ち込みを表しています。短くて太い線は短くて急な斜面を表し、長くて細い線は長くて緩やかな斜面を表します。
4. ストロークは、一列の中で等間隔に配置されている。
5. 同一行内の線はすべて同じ太さです。
6. 地図が照らされている場合、照らされている側の線はより細く、間隔も広くなります。

スイスの地図製作者エドゥアルト・イムホフは、同様の規則を5つ定めた。^{[ 4 ]}

1. ハッチングは最も急な勾配の方向に沿っています
2. ハッチングは水平方向に並んでいます
3. ハッチングの長さは、ある一定の間隔の等高線間の局所的な水平距離に対応します。
4. 斜面が急であればあるほど、ハッチングの幅は太くなります。
5. ハッチングの密度は地図領域全体で一定です。

照明が垂直方向の場合は規則5が適用されます。斜め照明の場合は規則5は適用されません。上記の規則は、大縮尺地図に適用されます。作成する地図が小縮尺地図（イムホフの基準で1:500,000未満）の場合は、より示唆的な表現を得るために規則を緩和することができます。

斜線は現在でも、大縮尺地図で斜面を示すために使用されており、英国陸地測量局の地図や各国の地形図では、道路や鉄道の切土や盛土を示すために用いられています。英国陸地測量局の地図では、斜線は短い底辺が上を向いた長い三角形で、常に下向きになっています。

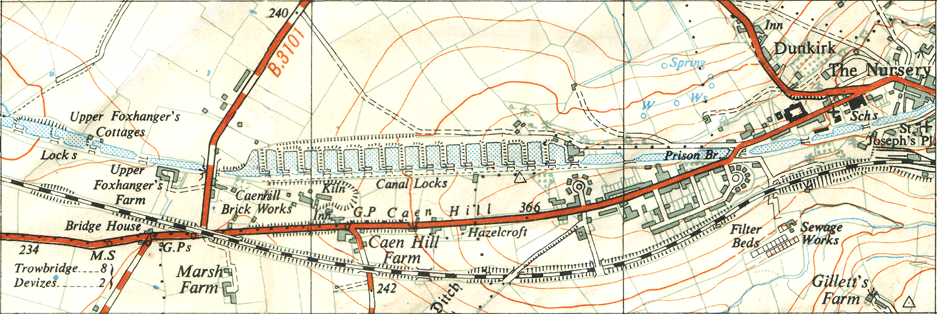

英国陸地測量局の地図上のハッチングは、鉄道が切り通しや盛土に沿って走るにつれて向きが変わる。
