接地変圧器

接地変圧器またはアース変圧器は、三相電力システムで使用される補助変圧器の一種で、接地されていない Y 字結線またはデルタ結線システムに接地経路を提供します。^{[1] [2]}接地変圧器はネットワークのアースシステムの一部です。接地変圧器は、三相(デルタ結線) システムが中性点への電流の戻り経路を提供することで、相中性点負荷に対応できるようにします。

接地変圧器は通常、次の目的で使用されます。

• 比較的低インピーダンスの接地経路を提供することで、システムを接地電位またはその近くで中性に保ちます。^[3]
• 再点弧地絡が発生した場合に、過渡過電圧の大きさを制限します。
• 線路対地絡故障時に地絡故障電流の供給源を提供します。
• 必要に応じて相間負荷の接続を許可する。^[2]

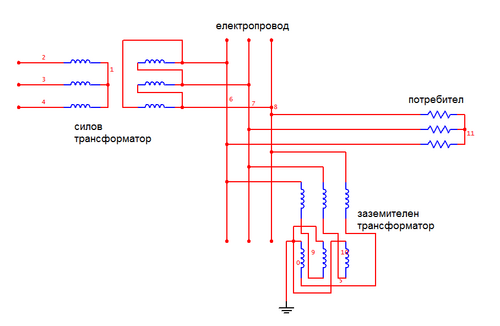

接地変圧器には、ジグザグ巻線構成の単巻変圧器が最も一般的に使用されていますが、デルタ-ワイ変圧器を使用して作成することもできます。^{[2] [4]中性点接地変圧器は、発電所や風力発電所の発電機で非常に一般的です。 [2]}中性点接地変圧器は、33 kVなどの高電圧（サブ伝送）システムに適用されることがあります。このようなシステムでは、回路に接地がない場合があります。たとえば、システムがデルタ接続変圧器によって給電されている場合などです。変圧器の接地点は、線対地故障が発生した場合にシステムの故障電流を制限するために、抵抗器またはアーク抑制コイルを介して接続される場合があります。^[5]
