デルタ-ワイ変圧器

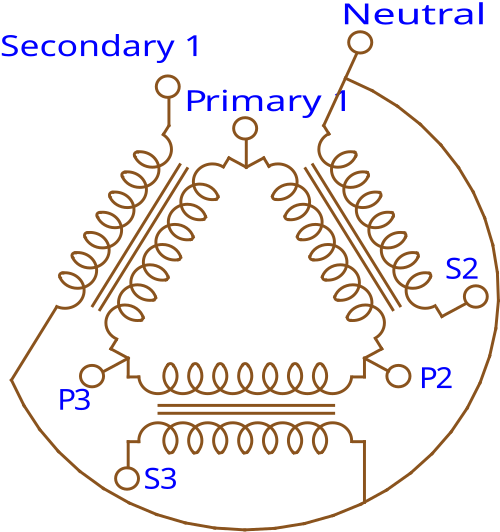

デルタ-スター変圧器は、一次側にデルタ結線、二次側にスター結線を採用した三相電力変圧器設計の一種です。中性線は、スター出力側に設けることができます。これは、単一の三相変圧器にすることも、3 つの独立した単相ユニットから構成することもできます。同義語は、デルタ-スター変圧器です。

トランスフォーマー

デルタ-Y 型変圧器は、三相配電システムに電力を供給するために、商業施設、工業施設、高密度住宅地でよく使用されます。

一例としては、中性点やアースを必要とせず 11 kV の 3 相で動作するデルタ一次側と、415 V の 3 相電源を供給するスター (または Y 字型) 二次側を備えた配電用変圧器が挙げられます。各相とアースされた中性点の間では、240 の国内電圧が利用できます。

デルタ巻線は、変圧器内で第3高調波電流が循環することを可能にし、第3高調波電流が供給ラインに流れるのを防ぎます。^[2]

デルタ-ワイ変圧器は、30、150、210、または330度の位相シフトを導入します。^[3] そのため、ワイ-ワイ（またはデルタ-デルタ）変圧器と並列に接続することはできません。ただし、他のデルタ-ワイ（または注意を払うとワイ-デルタ）変圧器の同一構成およびいくつかの異なる構成と並列に接続できます。^{[引用が必要]}

参照

参考文献

^ 「附属書D - 三相変圧器接続」(PDF) IEC 2013年1月6日閲覧。^{[永久リンク切れ]}
^ 電力伝送および配電参考書、ウェスティングハウスエレクトリックコーポレーション、1964年、第5章、表15。
^ 「IEC規格60076-1第2版:1993、修正第1版:1999と統合」(PDF) IEC 2013年1月6日閲覧。^{[永久リンク切れ]}
