フレームチェック シーケンス( FCS )は、通信プロトコルのフレームに追加されるエラー検出コードです。フレームは、送信元から送信先に ペイロード データを送信するために使用されます。
目的
すべてのフレームと、フレームに含まれるビット、バイト、フィールドは、さまざまな原因によるエラーの影響を受けます。FCS フィールドには、フレーム内のデータに基づいて送信元ノードによって計算された数値が含まれます。この数値は、送信されるフレームの末尾に追加されます。宛先ノードがフレームを受信すると、FCS 数値が再計算され、フレームに含まれる FCS 数値と比較されます。2 つの数値が異なる場合、エラーと見なされ、フレームは破棄されます。
FCS はエラー検出のみを提供します。エラー回復は別の手段で実行する必要があります。たとえば、イーサネットでは、破損したフレームを破棄するように指定されており、フレームを再送信するためのアクションは指定されていません。他のプロトコル、特に伝送制御プロトコル(TCP) は、データ損失を検知し、再送信とエラー回復を開始できます。[2]
実装

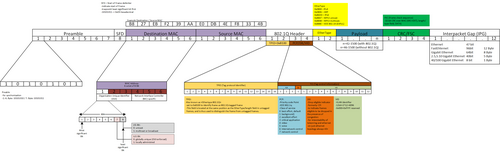

FCS は、多くの場合、受信側がフレーム全体の実行合計を末尾の FCS とともに計算し、正しい場合は固定結果 (ゼロなど) が表示されるように送信されます。イーサネットおよびその他のIEEE 802プロトコルの場合、標準では、データは最下位ビットから送信され、FCS は最上位ビット (ビット 31) から送信されると規定されています。別の方法として、FCS のビット反転を生成し、反転した FCS も最下位ビット (ビット 0) から送信することができます。詳細については、 イーサネット フレームの § フレーム チェック シーケンスを参照してください。
種類
これまでのところ、最も人気のあるFCSアルゴリズムは巡回冗長検査（CRC）であり、32ビットのイーサネットやその他のIEEE 802プロトコル、16または32ビットのX.25、16または32ビットのHDLC 、 16ビットのフレームリレー、 [3] 16または32ビットのポイントツーポイントプロトコル（PPP）、およびその他のデータリンク層 プロトコルで使用されています。
インターネットプロトコルスイートのプロトコルはチェックサムを使用する傾向がある。[4]
参照
参考文献
- ^ 「3.1.1 パケットフォーマット」、802.3-2012 - IEEE イーサネット標準(PDF)、IEEE 標準協会、2012-12-28、2015-07-05取得
- ^ Odom, Wendell (2019-10-10). CCNA 200-301 公式認定ガイド、第 1 巻。Cisco Press。ISBN 9780135792735。
- ^ 「フレームリレー用語集」。シスコシステムズ。2009年4月30日。 2015年7月5日閲覧。
- ^ インターネットチェックサムの計算。doi : 10.17487 / RFC1071。RFC 1071 。
