フリップクロック

フラップクロック(別名「フラップ クロック」) は、電気機械式のデジタル時計で、分割されたフラップ ディスプレイに順番に表示される数字で時間が表示されます。フラップ クロックの研究、収集、および修理は、ホロパレットロジー (時間とパレットの研究と測定を意味する horology と、イタリア語で「フリップ クロック」を意味する orologio a paletto に由来) と呼ばれています。

電気モーター( AC ラインに直接接続されている場合、同期モーターであることが多い) は、減速ギア トレインを介して 2 組の車輪を連続的に回転させます。速い方の車輪は 1 時間あたり 1 回転の速度で回転し、遅い方の車輪は 24 時間あたり 1 回転の速度で回転します。車輪は段階的ではなく、連続的に動きます。

高速ホイールには、60 枚の平らなプラスチックの葉のリングが接続されています。葉には数字が印刷されており、人が開いた本のように 2 枚の隣接する葉を離して持つと、開いた 2 枚の葉に数字が表示され、葉を 1 枚下に折り返すと、表示される数字が 1 単位ずつ増加します。「本」は垂直に開かれ、ページがリングを形成します。このリングを所定の位置に置き、回転させるだけで、1 分ごとに 1 ページが落ち、分を表す新しい数字が表示されます。

遅い方のホイールにも同様の葉のリングが接続されていますが、このリングには 48 枚の葉があります。これらの葉には時間の数字が印刷されています。12 時間制の場合は、 12 _am、12 _{am 、1 am}、1 _am、2 _am 、 2 _am、... 11 _pm、11 _pm （12 時間制）となり、 24 時間制の場合は、0、0、1、1、2、2、... 23、23 となります。また、1 時間ごとに 2 セットの葉があるため、30 分ごとに 12 時間表示と 24 時間表示を切り替えることができます。たとえば、12 _am、0 _h、1 _am、1 _h、2 _am、2 _h、... 11 _pm、23 _hとなります。30 分ごとに、約 25 分と 55 分後に 1 枚の葉が落ちます。別のデザインでは、60 枚の葉に 1 から 12 までの数字が 5 ずつ繰り返され、各葉は 12 分後に落ちます。このデザインの欠点は、24 時間制の時計ではこのデザインを使用できないことと、12 時間制のデザインで「AM」や「PM」の情報を表示できないことです。

45 から 59 までの分葉には、左端に小さな歯があり、時葉の方向を向いています。この歯の目的は次のとおりです。毎時 45 分に、歯が時輪の領域に突き出た小さなフックを押します。このフックは、落ちてくる時葉 (前述のように、毎時数分前に金属タブから落ちます) をキャッチし、毎時ちょうどに分葉が落ちると解放されます。

分割フラップディスプレイを備えたビンテージデジタル時計の多くは、フリップ機構が一方向にしか作動しないため、巻き戻すことができません。代わりに、夏時間終了時に 1 時間巻き戻す効果を得るために 23 時間先に巻き上げるか、時計を 1 時間停止させる必要があります (電源を切ることによって)。ただし、一部の新しい時計では、時刻の前後設定が可能です。GEの時計にはこの機能が搭載されていることもありました。^[要出典]

ウィキメディア・コモンズには、スプリットフラップ時計に関連するメディアがあります。

•

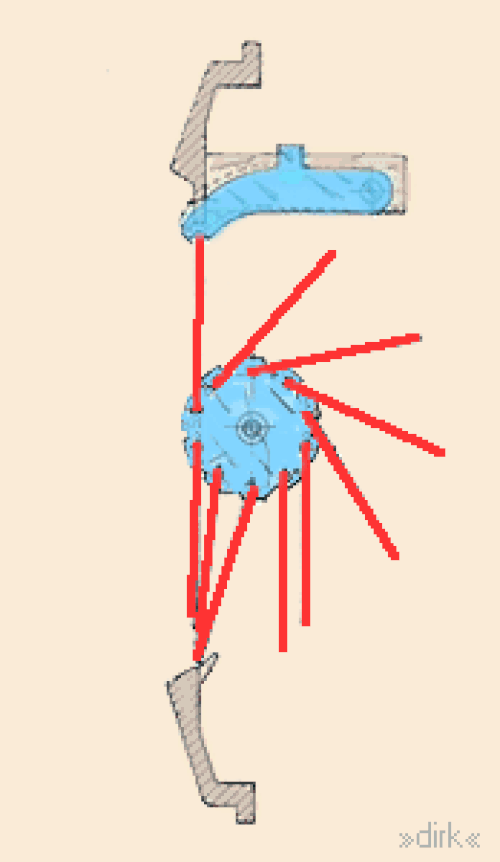

  スプリットフラップディスプレイの仕組みを示すアニメーション
•
  スプリットフラップディスプレイ機構アニメーション
•
  フィレンツェ・サンタ・マリア・ノヴェッラ駅、イタリア初のデジタルフリップ時計、1934年製。^[1]
•
  スタイリッシュなデザインで知られるSolari di Udineの Cifra 23 は、60 年代のデジタル フリップ クロックで、パリ オルリー空港やワルシャワ中央駅で使用されています。
•
  初期のデジタルディスプレイを備えた1969年のラジオ目覚まし時計（ソニーデジマチック8FC-59W）
