非常灯

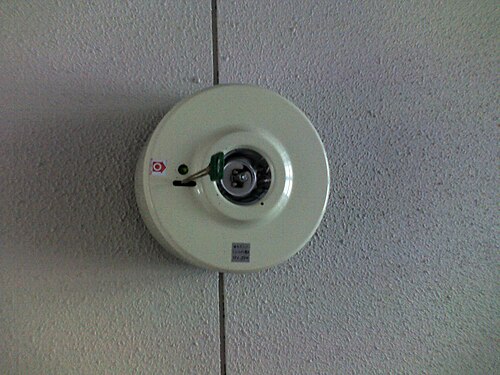

非常灯は、建物で停電が発生したときに自動的に点灯するバッテリーバックアップ式の照明装置です。

米国では、大学の寮、アパート、ホテルなど、新しい商業ビルや大規模居住用住宅では非常灯が標準装備となっています。米国のほとんどの建築基準法では、古い建物にも非常灯を設置することが義務付けられています。非常灯にはもともと白熱電球が使用されていましたが、 21 世紀には蛍光灯、さらに発光ダイオード(LED) がこれに取って代わりました。

装置の性質上、非常灯は停電時に点灯するように設計されています。したがって、すべてのモデルには、停電中に照明に電力を供給できる何らかのバッテリーまたは発電機システムが必要です。最も初期のモデルは白熱電球で、停電中に周囲を薄暗く照らし、電力問題を解決したり建物を避難させるのに十分な明るさ​​を提供できました。しかし、より集中的で、より明るく、より長持ちする照明が必要であることがすぐに認識されました。現代の非常用投光器は、高ルーメンで広範囲を照らし、かなりよく周囲を照らすことができます。一部の照明はハロゲンで、自動車のヘッドライトと同様の光源と強度を提供します。

初期のバッテリー バックアップ システムは巨大で、電力を供給する照明器具の大きさをはるかに超えていました。システムでは通常、鉛蓄電池を使用して120 VDC のフル充電を蓄えていました。比較すると、自動車は点火システムの一部として 1 つの鉛蓄電池を使用しています。停電時には、単純なトランジスタまたはリレー技術を使用して照明とバッテリー電源をオンにしていました。これらのユニットはサイズが大きく、重量とコストも高かったため、比較的まれに設置されていました。技術がさらに進歩するにつれて、照明器具の電圧要件が低下し、それに伴いバッテリーのサイズも小さくなりました。現代の照明器具は電球自体の大きさと同じで、バッテリーは器具のベースにぴったり収まります。

米国では、ほぼすべての商業ビルおよび居住密度の高い住宅に最新の非常照明が設置されています。照明は、1 つ以上の白熱電球、または 1 つ以上の高輝度発光ダイオード(LED) クラスターで構成されています。非常照明のヘッドは、通常、白熱 PAR 36 密閉ビームまたはウェッジ ベース ランプでしたが、LED 照明がますます一般的になっています。すべてのユニットには、発生する光を集中して強化するための何らかの装置があります。これは、器具を覆うプラスチック カバーの形、または光源の後ろに配置した反射板の形のいずれかです。ほとんどの個々の光源は回転して、非常口など、緊急時に最も光が必要な場所に向けることができます。

現代の照明器具には通常、何らかのテスト ボタンがあり、停電をシミュレートして、主電源がオンのままでもユニットのライトがオンになり、バッテリー電源で動作します。現代のシステムは、通常 6 ～ 12 VDC の比較的低い電圧で動作します。これにより、必要なバッテリーのサイズが小さくなり、非常灯が配線されている回路の負荷が軽減されます。現代の照明器具には、器具のベースに小型の変圧器が組み込まれており、主電流の電圧をライトに必要な低電圧に降圧します。バッテリーは一般に鉛カルシウムで作られており、連続充電で 10 年以上使用できます。米国の火災安全規則では、避難経路沿いで停電が発生した場合、最低 90 分間はバッテリー電源で動作することが義務付けられています。

ニューヨーク市では、非常灯に市街地設置の承認を示すカレンダー番号の表示が義務付けられており、^[1]シカゴでは、非常灯に金属製のフェイスプレートが義務付けられており、^[2]ロサンゼルスでは、火災時に煙が上昇して高い位置に設置されたユニットを遮る傾向があるため、火災時に出口を示すために、ドアの周囲の床から18インチ（460 mm）以内に追加の出口標識を設置することが義務付けられています。^[3]

避難経路に沿って平均 1 フット カンデラの明るさを確保するという厳しい要件があるため、緊急照明は規則を満たすように慎重に選択する必要があります。

近年、非常照明では従来の 2 ヘッド ユニットの使用が少なくなり、メーカーは非常照明の概念を広げて、非常照明を建築物に適応させ、統合するようになりました。

非常照明設備は、建物全体のスレーブ器具に電力を供給する鉛蓄電池バンクや制御装置/充電器などの中央待機電源となる場合もあれば、ランプ、電池、充電器、制御装置を組み込んだ自己完結型の非常器具を使用して構築される場合もあります。

自己完結型の非常照明器具は、「メンテナンス」モード（常時点灯またはスイッチで制御）または「非メンテナンス」モード（通常の電源が切れたときのみ点灯）で動作します。

一部の非常照明メーカーは、埋め込み型センサーを使用して建物が不在のときに建物所有者がエネルギーを節約できるように、共用エリアの非常照明に調光ソリューションを提供しています。^[4]

照明デザイナー、建築家、請負業者に人気のもう 1 つの方法は、既存の照明器具内または隣接して設置するバッテリー バックアップ バラストです。電源喪失を感知すると、バラストは緊急モードに切り替わり、既存の照明を緊急照明に変えます。これにより、別の回路を配線したり、外部の壁取り付けをしたりすることなく、 NFPA の生命安全コードと米国電気コードの両方に準拠できます。

遠隔設置型非常照明の実施規定では、通常、中央電源から非常照明器具までの配線を他の配線から分離し、耐火性のケーブルおよび配線システムで構築することが義務付けられています。

実務規範では、避難経路とオープンエリアの最低照度レベルを定めています。また、実務規範では、非常照明器具の設置場所に関する要件も定めています。たとえば、英国の実務規範 BS5266 では、器具は火災警報の呼び出しポイントまたは消火器具の場所から水平距離 2 メートル (6 フィート 7 インチ) 以内に設置する必要があると規定されています。

最新の実施基準では、設計者は建物への電源供給の障害と個々の照明回路の障害の両方を考慮する必要があります。BS5266 では、メンテナンス不要の器具を使用する場合、その器具はエリア内のメイン照明回路と同じ最終回路から供給する必要があると規定されています。

非常灯テスト、または非常灯コンプライアンス (ELC) は、非常灯が正常に機能し、安全規制に準拠していることを確認するプロセスです。これには通常、月次および年次テスト、および定期的なメンテナンスと電池と電球の交換が含まれます。非常灯テストは、停電やその他の緊急事態が発生した場合に非常灯が十分な照明を提供できることを確認するために重要です。

英国の消防法によれば、システム全体の評価は毎年実施し、少なくとも月に 1 回は「フリックテスト」を実施する必要があります。非常照明には複数の目的があります。危険な状況から避難するための通路を照らすほか、緊急時に近くの消防設備を見つけるのに役立ちます。

英国とオーストラリアの規制では、2つのタイプが区別されています。^{[5] [6]}

• メンテナンスされた照明器具は常時点灯しており、停電時でも点灯したままです。非常口の照明などの用途に使用されます。意図的に消灯される場合もありますが、通常は建物に人が居るときや劇場などで一般人が入場するときに点灯する必要があります。
• 持続型または非メンテナンス型の照明器具は、通常どおりオンとオフを切り替えることができます。電源が切れると、自動的にオンになります。

IEC 60598-2-22 Ed. 3.0: 照明器具 - パート2-22: [1] 特定要求事項 - 非常照明用照明器具

IEC 60364-5-56 Ed. 2.0: 低電圧電気設備 - パート5-56: [2] 電気機器の選択と設置 - 安全サービス

ISO 30061:2007 (CIE S 020/E:2007): 非常照明 (非常照明システムの照明要件を規定)
