エッジループ

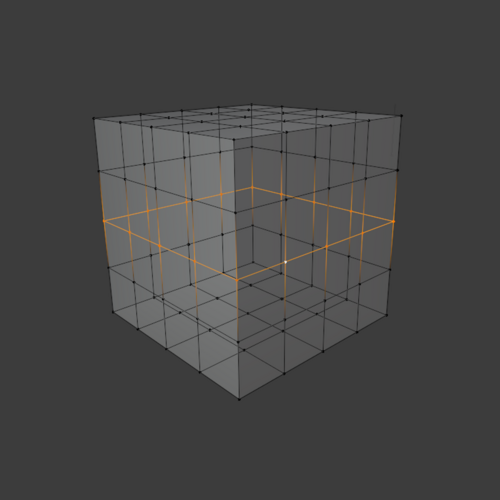

コンピュータグラフィックスにおけるエッジループは、大まかに言えば、サーフェス全体にわたる接続されたエッジのセットとして定義できます。(より具体的には、エッジはエッジ リングを形成し、面ループの片側になることができます。) 通常、最後のエッジは最初のエッジと再び接続してループを形成します。エッジのセットまたは一連のエッジは、たとえば、平らなサーフェスの外側のエッジや、サーフェスの「穴」を囲むエッジである場合があります。

より厳密に言えば、エッジ ループは、ループがすべての「4 方向ジャンクション」で中央のエッジをたどるエッジのセットとして定義されます。^[1]ループは、別の種類のジャンクション (たとえば、3 方向または 5 方向) に遭遇すると終了します。たとえば、メッシュ サーフェス上のエッジを例にとると、エッジの 1 つの端が他の 3 つのエッジと接続して 4 方向ジャンクションを形成しているとします。そのたびに中央の「道路」をたどると、ループが完成するか、エッジ ループが別の種類のジャンクションで終了します。

エッジ ループは、アニメーション化が必要な有機モデルで特に実用的です。有機モデリングでは、エッジ ループはメッシュの適切な変形に重要な役割を果たします。 ^[2]適切にモデリングされたメッシュでは、これらのエッジ ループの配置と終了が慎重に考慮されます。一般に、エッジ ループは模倣する筋肉の構造と輪郭に従います。たとえば、人間の顔をモデリングする場合、エッジ ループは目の周りの眼輪筋と口の周りの口輪筋に沿う必要があります。筋肉の形成方法を模倣することで、収縮と拡張によって筋肉が変形する方法にも役立つことが期待されます。エッジ ループは実際の筋肉の働きを厳密に模倣し、正しく構築されていれば、どの位置でも輪郭とシルエットを制御できます。

「エッジ ループ」は、1999 年に3DアーティストのBay Raittが3D Design誌の「デジタル スカルプティング テクニック」という記事でモデリング用語として初めて使用しました。
