ドラフト（エンジニアリング）

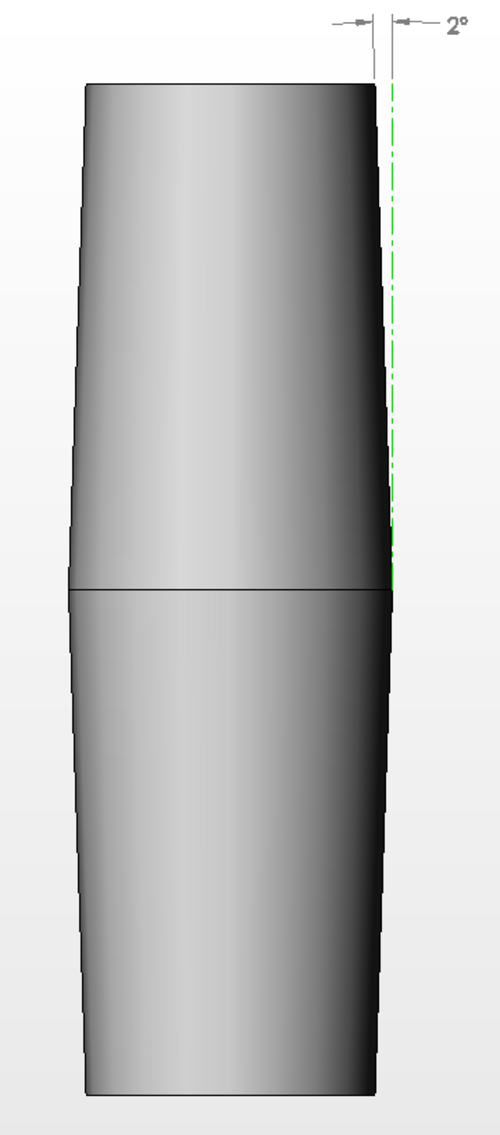

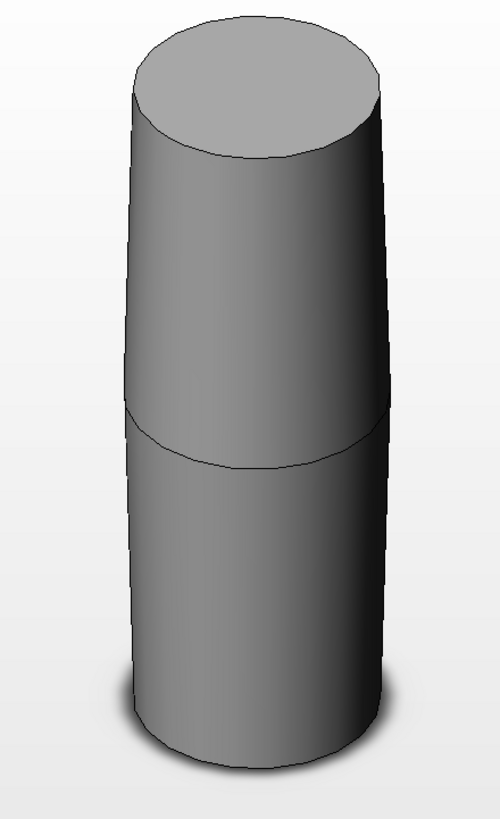

工学において、ドラフトとは、パーティング ラインに対して垂直な成型部品または鋳造部品のテーパー量です。度または mm/mm (in/in) で測定できます。

蓋のない中空のプラスチック ボックスの製造について考えてみましょう。プラスチックが型の周りで硬化したら、型を取り外す必要があります。プラスチックが硬化すると、わずかに収縮することがあります。型の側面を適切な「ドラフト角度」、たとえば 2° (2 度) でテーパー状にすると、型を取り外すのが簡単になります。これは、グラスファイバーを扱う場合に適切な場合に使用される方法です。

型を上部から取り外す場合、箱は下部に向かって細くなるようにする必要があります。そのため、底部の内部寸法を測定すると、型を取り出す上部を測定する場合よりも長さと幅が小さくなります。

開口部の長さと幅、ドラフト角度、深さを指定すれば、内面の寸法は上記から計算できるため、指定する必要はありません。

ゼロ角度または負の角度を組み込んだ部品を製造する場合、鋳造品をリリースするために、2 つ以上の部分に分離できる金型が必要になることがあります。
