デジタルサウンドシステム80

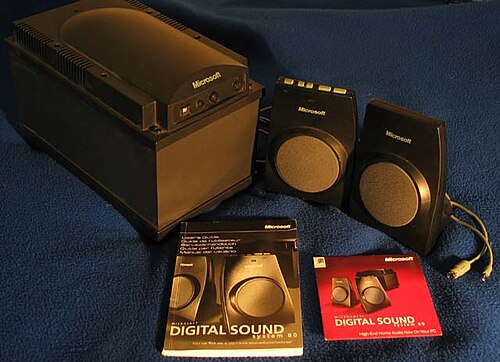

Digital Sound System 80 (略称DSS80 ) は、 MicrosoftとPhilipsが共同開発した 3 ピースの PC オーディオ システムです。1998 年のElectronic Entertainment Expo (E³) でデビューし、Microsoft Corporation がリリースした唯一のスピーカー システムである可能性が高いです。また、Philips のwOOx サブウーファー技術 を採用した数少ないスピーカー システムの 1 つでもあります。

DSS80 は、当時のシステムと比較して、技術革新を特徴としていました。たとえば、サウンド カードをインストールする必要がなく、USB 経由で接続できる独自の統合サウンド ハードウェアを備えており、デジタル品質の再生、ハードウェアとソフトウェアの同期ボリューム コントロール、10 バンドグラフィック イコライザーと Microsoft Surround Sound の使用が可能でした。

USB のないコンピューターをサポートし、ユーザーが現在のハイエンド サウンド ハードウェアを活用できるようにするために、3.5 mm アナログ ライン入力も追加されました。

システムを双方向に接続して、アナログとデジタルの両方のオーディオ コンテンツとの最高の互換性を確保することが可能になりました。

• システムタイプ: バイアンプ、ステレオスピーカー、デュアルボイスコイルサブウーファー
• 増幅: 高効率クラスDスイッチモードパワーアンプ
• 定格出力（IEC 268.3 準拠）：
  • サブウーファー: 44 W
  • 左/右スピーカー: 32 W、スピーカーあたり 16 W
• 周波数応答: 40 Hz ～ 20,000 Hz
• トランスデューサー:
  • サブウーファー: 5.25インチデュアルボイスコイルアクティブウーファー、6インチwOOx パッシブラジエーター
  • 左/右スピーカー: 3インチフルレンジ、防磁型
• 電源（サブウーファーのみ）：AC 110～220 V、50～60 Hz、310 mA @ 220 V
• 電子クロスオーバー周波数（サブウーファーからスピーカーまで）：160 Hz
• 電子クロスオーバーフィルタのスロープ:
  • サブウーファー: 160 Hzで-18 dB/オクターブ
  • 左/右スピーカー: 160 Hzで+12 dB/オクターブ
• デジタル入力感度: フルスケールマイナス12dB
• アナログ入力感度: 定格出力電力に対して 0.180 V rms
• アナログ入力インピーダンス: > 10 kΩ

Microsoft DSS80コントロールサテライトスピーカー（右スピーカー）のプラグはMini-DIN 4 ^{[1] [2]}プラグです。これは独自のコネクタです。

コネクタが ADB (Apple デスクトップ バス) であると言うのは誤りです。このポートに接続された ADB デバイスは動作しません。同様に、DSS80 を Apple ADB ポートに接続しても機能しません。したがって、唯一の類似点は Mini-DIN 4 コネクタ タイプです。

DSS80 プラグのピンは、次のワイヤに接続されています。インデックス マーク (ラベル「B」) が 12 時の位置にある場合、2 時の位置にあるピンは黒のワイヤ (スピーカー アース) に接続します。4 時の位置にあるピンは赤のワイヤ (スピーカー ホット) に接続します。8 時の位置にあるピンは黄色のワイヤに接続します。10 時の位置にあるピンは青のワイヤに接続します。アース シースは白のワイヤに接続します。プラグをバイパスしてケーブルを直接サブウーファーに配線する場合は、これらの接続をミラーリングすることを忘れないでください。

サブウーファーとサテライトスピーカーは両方とも Torx #10 ネジで固定されています。

右スピーカーの上には、DSS80 の手動コントロールがあります。5 つのプッシュボタン コントロールがあります。

ミュートオン/オフ
ベース -
ベース +
音量 -
音量 +

右スピーカーにもインジケーターが 1 つあります。ユニットが動作中の場合は緑色、スタンバイの場合はオレンジ色、ミュートの場合は緑色とオレンジ色が点滅します。

DSS80 は、メインの音量コントロールに関する不具合に悩まされていました。ボタンの 1 つを押し続けると、音量がすぐに最大に上がったり、最小設定に下がったりすることがありました。このプロセスを停止する唯一の方法は、ミュート ボタンを押すことでした。これらの問題は、Windows Vista および Windows 7 に接続すると解決されるようです。
