ダイヘッド

ダイヘッドは、ねじ付きファスナーの大量生産に使用されるねじ切りダイです。

ダイヘッドは、旋盤、タレット旋盤、スクリューマシン、CNC旋盤でよく使用されます。ねじ切りまたはねじ転造に使用できます。また、内ねじまたは外ねじの切断にも使用できます。

操作中は通常、ねじを切断し、作業から離れてツールを素早く取り外せるようにする 4 つの可動チェイサーがあります。右下の図は、4 セットのチェイサーを示しています。各チェイサー セットは、異なるねじを切断するように設計されています。一度に 1 セットのチェイサーを使用し、各チェイサーをダイ ヘッドに挿入し (正しい順序で)、ダイ ヘッドを閉じてチェイサーを切断位置まで下げます。十分な長さのねじが切断されると、ダイ ヘッドが開き、新しく形成されたねじに干渉することなくヘッドを素早く引き込むことができます。

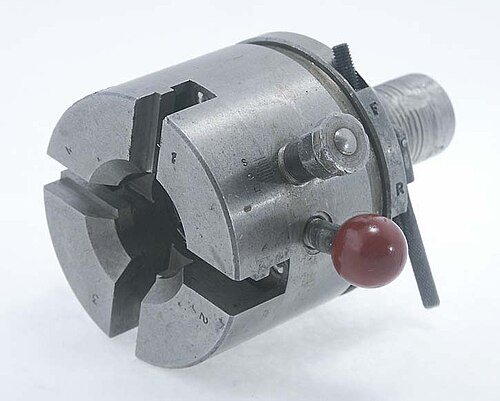

写真のダイヘッドは外ねじを切断します。内ねじを切断するために使用される折りたたみ式ダイヘッドもあります。

下の写真は、ねじ転造に使用されるダイ ヘッドを示しています。転造ねじは切削ねじよりも強度が高くなりますが、通常、ねじを転造するには切削ねじよりも多くのエネルギーが必要です。

• ハートネス、ジェームズ(1910)。『ハートネス フラット タレット旋盤マニュアル: オペレーター向けハンドブック』。スプリングフィールド、バーモントおよびロンドン: ジョーンズ & ラムソン マシン カンパニー。pp. 160–173。ハートネス自動ダイスのグループ。
