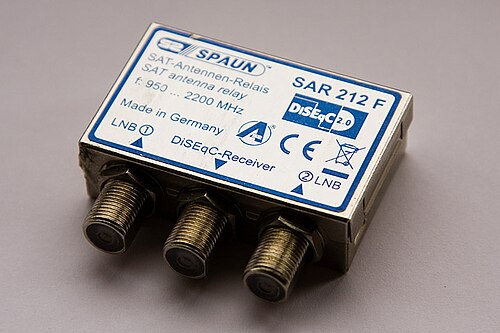

 DiSEqC 2.0 準拠を示す DiSEqC ロゴ | |
| 開発者 | ユーテルサット |
|---|---|
| 紹介された | 1977 |
DiSEqC（/ ˈ d aɪ s ɛ k、d aɪ ˈ s ɛ k s i / ; [要出典] Digital Satellite Equipment Controlの略）は、衛星 受信機とマルチディッシュスイッチや小型[1]パラボラアンテナローターなどのデバイス間で使用するための特別な通信プロトコルです。DiSEqCは、現在このプロトコルの標準化機関として機能しているヨーロッパの衛星プロバイダーEutelsatによって開発されました。
歴史
ユーテルサットは、ヨーロッパ大陸の衛星ユーザーが、東経 19.2 度にある人気の高いSES Astra衛星と、東経 13 度にあるユーテルサット独自のHot Birdシステムを切り替えられるようにするために、このシステムを開発したようです。その結果、ヨーロッパの衛星受信機の大半は、Sky Digibox の名称で製造されたすべてのセットトップ ボックスを除き、DiSEqC 1.0 以上をサポートしています。サポートしている受信機はすべて、サポートしている DiSEqC のバリエーションを示すロゴを表示する認定を受けています。
プロトコル
DiSEqC は、双方向データ/信号と電力の両方を伝送するために同軸ケーブルのみを使用します。DiSEqC はスイッチやモーターの制御によく使用され、13/18 ボルトおよび 22 kHz トーンまたは ToneBurst/MiniDiSEqC 技術よりも柔軟性があります。DiSEqC は、DiSEqC ポジショナーと併用すると、大型C バンドディッシュを回転させるアクチュエータとも互換性があります。DiSEqC は、ピークツーピーク で 0.65 V (± 0.25 V) [2]のパルス (トーンバースト) 22 kHz 正弦波を使用します。
名前の「Di」(デジタル) の部分は、プロトコルで使用される信号のデジタル性質を指し、受信に使用されるアンテナの送信については何も意味しません。DiSEqC は、デジタル衛星システムとアナログ衛星システムの両方で使用できます。
バージョンと互換性
DiSEqC にはいくつかのバージョンが存在します。
- 最大4つの衛星ソースを切り替えることができるDiSEqC 1.0
- DiSEqC 1.1では、最大16個のソースを切り替えることができます。
- DiSEqC 1.2は、最大16個のソースの切り替えと単軸衛星モーターの制御を可能にします。
- DiSEqC 1.0に双方向通信を追加したDiSEqC 2.0
- DiSEqC 2.1は、DiSEqC 1.1に双方向通信を追加します。
- DiSEqC 2.2は、DiSEqC 1.2に双方向通信を追加します。
- DiSEqC 3.0は、放送局での使用を可能にするためにDiSEqC 2.2に受信機のリモート管理機能を追加しました。
最初の 4 つのバリエーションは、デジタル衛星テレビが一般的に使用される前の 1998 年 2 月までに標準化されました。後のバージョンは下位のリビジョンと下位互換性がありますが、下位のリビジョンは、当然ながら上位のリビジョン番号と上位互換性がありません。1.x および 2.x バージョンは、下位互換性と上位互換性の両方を備えています。
DiSEqC 1.3 および 2.3 という用語は、製造業者や小売業者が DiSEqC を他のプロトコルと組み合わせて使用する場合にも頻繁に使用されます。たとえば、1.3 は通常、USALS をDiSEqC 1.2 プロトコルと組み合わせて使用する受信機を指します。このような用語は、Eutelsatによって承認されていません。
次の表は、さまざまな DiSEqC バージョン間の互換性を示しています。
注意: 1.x 受信機はスイッチまたはモーターからの通信を受信できません。通常、スイッチまたはモーターは受信機によって問題なく制御できるため、これは重要ではありません。
参照
- USALS = ユニバーサル衛星自動位置検出システム
- モノブロック LNB - DiSEqC スイッチを内蔵したLNB。1つの皿で複数のストリームに使用されます。
- SAT>IP - IPベースのネットワークを使用して複数のDVBストリームを配信するDiSEqCの最新の代替手段
- 社会
- アストラ
- ユーテルサット
- アストラ 19.2°E
- 自動追跡衛星アンテナ
- スターリンクディッシュ
注記
- ^ DiSEqC モーターで通常使用できる最大の皿のサイズは 1.2m ですが、インターフェイスで V ボックスを使用すると、DiSEqC 1.2 は 36V モーターを使用する非常に大きな皿にも使用できます。
- ^ 「デジタル衛星機器制御 (DiSEqC) バス機能仕様 (バージョン 4.2)」(PDF) . Eutelsat . 1998-02-25 . 2012-04-18に閲覧。
