デル M1000e

Dellブレード サーバ製品は、サーバ ブレード、組み込みの EqualLogic iSCSIストレージ エリア ネットワーク、およびイーサネット、ファイバー チャネル、InfiniBandスイッチなどの I/O モジュールを 収容できるM1000eエンクロージャを中心に構築されています。

M1000eは19インチラックに収まり、高さ10ラックユニット（44 cm）、幅17.6インチ（44.7 cm）、奥行き29.7インチ（75.4 cm）です。ブレードエンクロージャが空の状態では重量が44.5 kgですが、フル装備のシステムでは重量が178.8 kgに達することがあります。^[1]

前面にはサーバーが挿入され、背面には電源、ファン、I/O モジュールが管理モジュール (CMC またはシャーシ管理コントローラ) およびKVM スイッチとともに挿入されます。ブレード エンクロージャは、ブレード システムのサーバーと I/O システムの集中管理を提供します。ブレード システムで使用されるほとんどのサーバーは iDRAC カードを提供し、M1000e 管理システムを介して各サーバーの iDRAC に接続できます。また、仮想 KVM スイッチを接続して、インストールされている各サーバーのメイン コンソールにアクセスすることもできます。

2013 年 6 月、Dell はPowerEdge VRTXを発表しました。これは、M1000e とモジュールを共有する小型ブレード システムです。ブレード サーバーは、M520、M620 (ブレードのみサポート) などの従来の命名戦略に従っていますが、VRTX と M1000e の間で互換性はありません。ブレードは、ファームウェアとメザニン コネクタが異なります。^{[引用が必要]}

2018 年、Dell は次世代の Dell エンクロージャである新しい MX エンクロージャ モデルである Dell PE MX7000 を発表しました。

M1000e エンクロージャには前面と背面があり、挿入されたブレードとモジュール間のすべての通信はミッドプレーンを介して行われます。ミッドプレーンはバックプレーンと同じ機能を持ちますが、両側にコネクタがあり、前面はサーバー ブレード専用で、背面はI/Oモジュール専用です。

ミッドプレーンは完全にパッシブです。サーバーブレードはエンクロージャの前面に挿入され、他のすべてのコンポーネントには背面からアクセスできます。^[2]

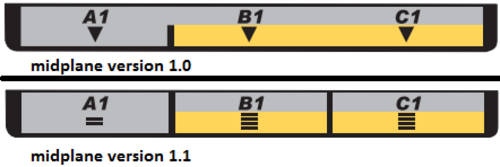

オリジナルのミッドプレーン 1.0 の機能は、ファブリック A - イーサネット 1 Gb、ファブリック B および C - イーサネット 1 Gb、10 Gb、40 Gb - ファイバーチャネル 4 Gb、8 Gb - IfiniBand DDR、QDR、FDR10 です。拡張ミッドプレーン 1.1 の機能は、ファブリック A - イーサネット 1 Gb、10 Gb、ファブリック B および C - イーサネット 1 Gb、10 Gb、40 Gb - ファイバーチャネル 4 Gb、8 Gb、16 Gb - IfiniBand DDR、QDR、FDR10、FDR です。オリジナルの M1000e エンクロージャにはミッドプレーン バージョン 1.0 が付属していましたが、このミッドプレーンはファブリック A の10GBASE-KR標準をサポートしていませんでした ( 10GBASE-KR標準はファブリック B と C でサポートされています)。ファブリック A で 10 Gb イーサネット、またはファブリック B と C で 16 Gbファイバ チャネルまたはInfiniBand FDR (およびより高速) を使用するには、ミッドプレーン 1.1 が必要です。現在のバージョンのエンクロージャにはミッドプレーン 1.1 が付属しており、ミッドプレーンをアップグレードすることができます。エンクロージャの背面、I/O モジュールのすぐ上にあるマークで確認できます。6 つの I/O スロットの上に「下向き矢印」が見える場合は、1.0 ミッドプレーンが工場でインストールされています。3 本または 4 本の水平バーがある場合は、ミッドプレーン 1.1 がインストールされています。ミッドプレーンをアップグレードできるため、外側のマークは決定的ではありません。CMC 管理インターフェイスを介して、実際にインストールされているミッドプレーンのバージョンを確認できます^[3]

各 M1000e エンクロージャには、最大 32 台のクォータハイト ブレード、16 台のハーフハイト ブレード、または 8 台のフルハイト ブレード、あるいはその組み合わせ (例: 1 台のフルハイト + 14 台のハーフハイト) を収容できます。スロットには 1 ～ 16 の番号が付けられており、1 ～ 8 は上部のブレード、9 ～ 16 は 1 ～ 8 の真下にあります。フルハイト ブレードを使用する場合は、スロット n (n=1 ～ 8) とスロット n+8 を使用します。前面の下部には、マウスとキーボード用の 2 つのUSBと、標準のVGAモニター接続 (15 ピン) 用の接続オプションが統合されています。その横には、電源表示付きの電源ボタンがあります。

その横にはナビゲーション ボタン付きの小さなLCD画面があり、これを使用すると、エンクロージャの CMC/管理システムにアクセスしなくてもシステム情報を取得できます。基本的なステータスと構成情報は、このディスプレイから入手できます。ディスプレイを操作するには、ディスプレイを手前に引いて傾けると、最適な表示とナビゲーション ボタンへのアクセスが可能になります。ステータスをすばやく確認できるように、LCD ディスプレイの横にインジケータ ライトが常に表示されており、青色の LED は正常動作を示し、オレンジ色の LED は何らかの問題を示します。

このLCDディスプレイは、新しく納品された（未構成の）システムの初期構成ウィザードにも使用でき、オペレータはCMCのIPアドレスを構成することができます。^[2]

その他のすべてのパーツとモジュールは、M1000e の背面に配置されています。背面は 3 つのセクションに分かれています。上部: ここで 3 つの管理モジュール (1 つまたは 2 つの CMC モジュールとオプションの i KVMモジュール) を挿入します。エンクロージャの下部には、電源ユニット用のベイが 6 つあります。標準の M1000e は 3 つの PSU で動作します。その間の領域には、冷却ファン用の 3 x 3 ベイ (左 - 中央 - 右) と最大 6 つの I/O モジュール (中央のファンの左側に 3 つのモジュール、右側に 3 つのモジュール) があります。左側の I/O モジュールは A1、B1、C1 の番号が付けられた I/O モジュールで、右側には A2、B2、C2 用の場所があります。A ファブリック I/O モジュールはオンボード I/O コントローラに接続します。これはほとんどの場合、デュアル 1 Gb または 10 Gb イーサネット NIC になります。ブレードにデュアル ポートのオンボード 1 Gb NIC が搭載されている場合、最初の NIC はファブリック A1 の I/O モジュールに接続され、2 番目の NIC はファブリック A2 に接続されます (ブレード スロットは内部イーサネット インターフェイスに対応します。たとえば、スロット 5 のオンボード NIC はファブリック A1 のインターフェイス 5 に接続され、2 番目のオンボード NIC はファブリック A2 のインターフェイス 5 に接続されます)。

ファブリック B1/B2 の I/O モジュールは、サーバーの (オプションの) メザニン カード B または 2 に接続され、ファブリック C はメザニン C または 3 に接続されます。

すべてのモジュールは稼働中の筐体上で挿入または取り外しが可能（ホットスワップ）^[2]

M1000e には、最大 32 枚の 1/4 ハイト ブレード、16 枚のハーフ ハイト ブレード、または 8 枚のフル ハイト ブレード、あるいはそれらの組み合わせ (例: 2 枚のフル ハイト + 12 枚のハーフ ハイト) を搭載できます。1/4 ハイト ブレードをインストールするには、フルサイズのスリーブが必要です。現在のリストは、現在入手可能な11Gブレードと最新世代の 12モデルです。M605、M805、M905 シリーズなどの古いブレードもあります。

2012 年にリリースされた^[4] PE M420 は「クォーターサイズ」のブレードです。ほとんどのサーバーが「ハーフサイズ」であるのに対し、M1000e エンクロージャーごとに 16 台のブレードを収容できますが、新しい M420 では、1 つのシャーシに最大 32 台のブレード サーバーを設置できます。M420 を実装すると、システムにいくつかの影響があります。多くの人が、ブレード内の iDRAC 管理カードの「自動 IP アドレス割り当て」をサポートするために、シャーシごとに 16 個の IP アドレスを予約していますが、シャーシごとに 32 台のブレードを実行できるようになったため、iDRAC の管理 IP 割り当てを変更する必要があるかもしれません。M420 サーバーをサポートするには、CMC ファームウェア 4.1 以降を実行する必要があり^[5]、最大 4 台の M420 ブレードを収容できるフルサイズの「スリーブ」が必要です。これは、「通常の」I/O NIC 割り当てにも影響します。ほとんどの (ハーフサイズ) ブレードには 2 つの LOM (LAN On Motherboard) があります。1 つは A1 ファブリックのスイッチに接続し、もう 1 つは A2 ファブリックに接続します。同じことがメザニン カード B と C にも当てはまります。使用可能なすべての I/O モジュール (PCM6348、MXL、MIOA を除く) には 16 個の内部ポートがあり、ハーフサイズ ブレードごとに 1 つずつあります。M420 には 2 つの 10 Gb LOM NIC があるため、フル装備のシャーシには LOM 用に 2 × 32 個の内部スイッチ ポートと、メザニン用に同じポートが必要です。M420 サーバーは 1 つのメザニン カード (場所に応じてメザニン B またはメザニン C) のみをサポートしますが、ハーフハイトおよびフルハイト システムはすべて 2 つのメザニン カードをサポートします。すべてのオンボード NIC をサポートするには、MXL または Force10 I/O Aggregator などの 32 スロット イーサネット スイッチを導入する必要があります。しかし、メザニン カードの場合は異なります。PE M420 のメザニン B からの接続は、M1000e の B ファブリックと C ファブリック間で「負荷分散」されます。つまり、「スロット A」(スリーブの一番上のスロット) のメザニン カードはファブリック C に接続し、「スロット B」(上から 2 番目のスロット) はファブリック B に接続します。これは、スリーブの C スロットと D スロットでも繰り返されます。^[4]

最大2x8コアのIntel Xeon E5-2400 CPUを搭載したハーフハイトサーバー。Intel C600チップセットを搭載し、12個のDIMMスロットを介して最大384GbのRAMメモリを提供します。2つのオンブレードディスク（2.5インチPCIe SSD、SATA HDD、またはSAS HDD）をローカルストレージとしてインストールでき、I/O用にIntelまたはBroadcom LOM + 2つのメザニンスロットを選択できます。^{[6] M520は}PowerEdge VRTXシステムでも使用できます。

クアッドコア Intel Xeon と 8 つの DIMM スロットを搭載し、最大 64 GB の RAM を搭載したハーフハイト サーバー

クアッドコアまたは6コアのIntel 5500または5600 Xeon CPUとIntel 5520チップセットを搭載したハーフハイトサーバー。12個のDIMMスロットを介して最大192 Gb RAM DDR3のRAMメモリオプション。最大2台のブレード上のホットプラグ可能な2.5インチハードディスクまたはSSDと、イーサネットまたは統合ネットワークアダプタ（CNA）、ファイバーチャネル、またはInfiniBand用の内蔵NICを選択できます。サーバーにはIntel 5520チップセットとMatrox G200ビデオカードが搭載されています^[7]

フルハイトブレードサーバはハーフハイトのM610と同じ機能を持ちますが、最大2枚の標準フルレングス/フルハイトPCIeカードをサポートできるx16 PCI Express (PCIe) 2.0拡張スロットを含む拡張モジュールを提供します。^[8]

最大 2 基の 12 コア Intel Xeon E5-2600 または Xeon E5-2600 v2 CPU を搭載したハーフハイト サーバー。Intel C600 チップセットを実行し、24 個の DIMM スロットを介して最大 768 GB の RAM メモリを提供します。2 つのオンブレード ディスク (2.5 インチ PCIe SSD、SATA HDD、または SAS HDD) をローカル ストレージ用にインストールでき、さまざまな RAID コントローラー オプションが用意されています。2 つの外部 USB ポートと 1 つの内部 USB ポート、および 2 つの SD カード スロットがあります。ブレードには、Windows 2008 R2 SP1、Windows 2012 R2、SuSE Linux Enterprise、または RHEL がプリインストールされています。Citrix XenServer または VMWare vSphere ESXi と一緒に注文することも、W2K8 R2 に付属する Hyper-V を使用して注文することもできます。^[9] ベンダーによると、すべての Generation 12 サーバーは仮想化プラットフォームとして実行するように最適化されています。^[10]帯域外管理は、CMC を介して iDRAC 7によって行われます。

最大 2 基の 22 コア Intel Xeon E5-2600 v3/v4 CPU を搭載したハーフハイト サーバー。Intel C610 チップセットを搭載し、24 個の DIMM スロットを介して最大 768 GB の RAM メモリ、または 145W CPU 使用時には 20 個の DIMM スロットを介して最大 640 GB の RAM メモリを提供します。2 つのオンブレード ディスク (2.5 インチ PCIe SSD、SATA HDD、または SAS HDD) をローカル ストレージ用にインストールでき、I/O 用に Intel または Broadcom LOM + 2 つのメザニン スロットを選択できます。^[6] M630 は、PowerEdge VRTXシステムでも使用できます。Amulet HotKey は、GPU または Teradici PCoIP メザニン モジュールを装着できる改造 M630 サーバーを提供しています。

最大 2 基の 28 コア Xeon スケーラブル CPU を搭載したハーフハイト サーバー。M1000e およびPowerEdge VRTXシャーシの両方でサポートされています。サーバーは、最大 16 個の DDR4 RDIMM メモリ スロット (最大 1024 GB の RAM) と、SAS/SATA または NVMe ドライブ (アダプター付き) をサポートする 2 つのドライブ ベイをサポートできます。サーバーは iDRAC 9 を使用します。

クアッドコアまたは6コアのIntel 5500または5600 Xeon CPUと最大192 GbのRAMを搭載したフルハイトサーバー。最大4台のオンブレードホットプラグ可能な2.5インチハードディスクまたはSSDと、イーサネットまたは統合ネットワークアダプタ、ファイバーチャネルまたはInfiniBand用の内蔵NICを選択できます。ビデオカードはMatrox G200です。サーバーにはIntel 5520チップセットが搭載されています^[11]

M710 の 2 ソケット バージョンですが、ハーフ ハイト ブレードになっています。CPU は、Intel 5520 チップセットを搭載した 2 つのクアッド コアまたは 6 コア Xeon 5500 または 5600 です。18 個の DIMM スロットを介して最大 288 Gb DDR3 RAM をこのブレードに搭載でき、Broadcom または Intel ベースのオンボード イーサネット NIC の標準オプションと、イーサネット、ファイバー チャネル、または InfiniBand 用の 1 枚または 2 枚のメザニン カードを選択できます。^[12]

4x 8コアIntel Xeon E5-4600 CPUを搭載したフルハイトサーバー。Intel C600チップセットを搭載し、48個のDIMMスロットを介して最大1.5 TBのRAMメモリを提供します。最大4つのオンブレード2.5インチSAS HDD/SSDまたは2つのPCIeフラッシュSSDをローカルストレージとしてインストールできます。M820は、 Broadcom、 Brocade、QLogicの10 Gbit/s Fibre Channel over Ethernet（FCoE）用の3つの異なるオンボード統合イーサネットアダプターと、イーサネット、ファイバーチャネル、またはInfiniBand I/O用の最大2つの追加メザニンを選択できます^[13]

第11世代のフルハイトサーバー。最大4基の10コアIntel XEON E7 CPUまたは4基の8コアXEON 7500シリーズまたは2基の8コアXEON 6500シリーズ、512Gbまたは1TbのDDR3 RAM、および2基のホットスワップ可能な2.5インチハードドライブ（回転式またはSSD）を搭載。Intel E 7510チップセットを採用。イーサネット、ファイバーチャネル、またはInfiniBand用の内蔵NICを選択可能^[14]

AMD SR5670 および SP5100 チップセットを搭載した AMD Opteron 6100 または 6200 シリーズ CPU を使用したフルハイト 11G サーバー。メモリは 32​​ 個の DDR3 DIMM スロットで最大 512 Gb RAM を提供。オンボードで最大 2 台の 2.5 インチ HDD または SSD を搭載。ブレードにはオンボード NIC と最大 2 枚のメザニン カードが用意されており、デュアル ポート 10 Gb イーサネット、デュアル ポート FCoE、デュアル ポート 8 Gb ファイバー チャネル、またはデュアル ポート Mellanox Infiniband に対応。ビデオはオンボードの Matrox G200eW で 8 MB メモリを搭載^[15]。

各サーバのマザーボードには Ethernet NIC が搭載されています。これらの「オンボード」NIC は、スイッチの背面にある A1 ベイまたは A2 ベイに挿入されたスイッチまたはパススルー モジュールに接続します。より多くの NIC または非 Ethernet I/O を使用できるようにするために、各ブレード^[16]には、いわゆるメザニンスロットが 2 つあります。スロット B はベイ B1 および B2 のスイッチ/モジュールに接続し、スロット C は C1/C2 に接続します。M1000e シャーシには、最大 6 個のスイッチまたはパススルー モジュールを搭載できます。冗長性を確保するため、通常はスイッチをペアでインストールします。ベイ A2 のスイッチは通常 A1 スイッチと同じで、ブレードのオンマザーボード NIC を接続してデータまたはストレージ ネットワークに接続します。

標準的なブレードサーバーには、エンクロージャ内の「デフォルト」スイッチスロット（Aファブリック）に接続する1つ以上の組み込みNICがあります（ブレードサーバーは、ブレードの前面に1つ以上の外部NICインターフェイスも提供します）。ただし、サーバーにさらに多くの物理（内部）インターフェイスを持たせたい場合や、エンクロージャ内の異なるスイッチブレードに接続したい場合は、ブレードに追加のメザニンカードを配置できます。同じことが、ファイバーチャネル ホストバスアダプターまたはファイバーチャネルオーバーイーサネット（FCoE）統合ネットワークアダプター インターフェイスの追加にも当てはまります。デルは、PowerEdgeブレード用に次の（統合）イーサネットメザニンカードを提供しています：^[17]

• Broadcom 57712 デュアルポート CNA
• ブロケード BR1741M-k CNA
• Mellanox ConnectX-2 デュアル 10 Gb カード
• Intel デュアルポート 10 Gb イーサネット
• Intel クアッドポート ギガビット イーサネット
• 仮想化テクノロジーと iSCSI アクセラレーション機能を備えた Intel クアッドポート ギガビット イーサネット
• Broadcom NetXtreme II 5709 デュアルおよびクアッドポート ギガビット イーサネット (iSCSI オフロード機能付きデュアルポート)
• Broadcom NetXtreme II 5711 デュアルポート 10 Gb イーサネット、iSCSI オフロード機能付き

上記以外にも以下のメザニンカードが利用可能です: ^[17]

• Emulex LightPulse LPe1105-M4ホスト アダプタ
• Mellanox ConnectX IB MDI デュアルポートInfiniBandメザニン カード
• QLogic SANブレードHBA
• SANsurferプロ

ほとんどのセットアップでは、サーバーブレードは、外部ストレージ（iSCSI、FCoE、またはファイバーチャネルを使用したNAS）と、ブレード上のハードディスクドライブまたはSSD （またはVMware ESX ^[18]のようなブートOSを備えたSDカードのみ）を介して各ブレード上のローカルサーバーストレージを組み合わせて使用​​します。PXEまたは外部ストレージを介してブートする完全にディスクレスのブレードを使用することも可能です。ただし、ローカルストレージとブートストレージに関係なく、ブレードによって使用されるデータの大部分は、ブレードエンクロージャ外部の SANまたはNASに保存されます。

Dell は、M1000e シャーシに物理的に取り付けられた EqualLogic PS M4110 モデルのiSCSIストレージ アレイ^[19]をリリースしました。この SAN は、2 つのハーフハイト ブレードを隣り合わせにした場合と同じスペースをエンクロージャ内で占有します。フォーム ファクタ (物理的なサイズ、エンクロージャ システムからの電源供給など) を除けば、これは「通常の」iSCSI SAN です。(同じ) シャーシ内のブレードはイーサネット経由で通信し、システムには背面に承認されたイーサネット ブレード スイッチ (またはパススルー モジュール + ラック スイッチ) が必要です。シャーシ内のサーバー ブレードと M4110 を直接通信するオプションはありません。ユーザーは、1 つのエンクロージャ (19 インチ ラック、10 RU ) に完全なミニ データセンターを詰め込むことしかできません。

モデルと使用されるディスク ドライバーに応じて、PS M4110 は 4.5 TB (14 × 146 Gb、15K SAS HDD を搭載した M4110XV) から 14 TB (14 x 1 TB、7.2K SAS HDD を搭載した M4110E) までのシステム (生の) ストレージ容量を提供します。M4110XS は 9 台の HDD と 5 台のSSD を使用して 7.4 TB を提供します。^[20]

各 M4110 には、1 つまたは 2 つのコントローラと、iSCSI 用の 2 つの 10 ギガビット イーサネット インターフェイスが付属しています。SAN の管理は、シャーシ管理インターフェイス (CMC) を介して行われます。iSCSI は 10 Gb インターフェイスを使用するため、SAN は 10G ブレード スイッチのいずれか (PCM 8024-k または Force10 MXL スイッチ) と組み合わせて使用​​する必要があります。^[20]エンクロージャのミッドプレーン ハードウェア バージョンは、10 Gb KR 接続をサポートするには、少なくともバージョン 1.1 である必要があります^{[21] [22]}

エンクロージャの背面には、電源、ファン トレイ、1 つまたは 2 つのシャーシ管理モジュール (CMC)、および仮想KVM スイッチがあります。また、背面には、A1/A2、B1/B2、C1/C2 の 3 組の番号が付けられた I/O モジュール用の 6 つのベイがあります。A ベイは、マザーボード上の NIC を外部システムに接続します (および/または 1 つのエンクロージャ内の異なるブレード間の通信を可能にします)。

Dell PowerConnectスイッチは、DellブレードサーバエンクロージャM1000eで使用するためのモジュラースイッチです。M6220、M6348、M8024、M8024Kはすべて同じファミリーのスイッチで、同じファブリック（Broadcom）に基づいており、同じファームウェアバージョンを実行しています。^[23]

M シリーズ スイッチはすべてOSI レイヤー 3に対応しています。そのため、これらのデバイスは、ルーターまたはレイヤー 3 機能が組み込まれたレイヤー 2イーサネット スイッチであるとも言えます。

M シリーズ スイッチとDell PowerConnect クラシックスイッチ ( 8024 モデルなど) の最も重要な違いは、ほとんどのインターフェイスが、エンクロージャのミッドプレーンを介してブレード サーバーに接続する内部インターフェイスであるという事実です。また、M シリーズはエンクロージャの外部で実行することはできません。エンクロージャに挿入されている場合にのみ機能します。

これは 20 ポート スイッチです。16 個の内部ギガビット イーサネット インターフェイスと 4 個の外部ギガビット イーサネット インターフェイスがあり、アップリンク用に最大 4 つの 10 Gb 外部インターフェイス、または 2 つの 10 Gb アップリンクと 2 つのスタッキング ポートで拡張して、複数の PCM6220 を 1 つの大きな論理スイッチに スタックするオプションがあります。

これは 48 ポート スイッチです。32 個の内部 1 Gb インターフェイス (サーバーブレードごとに 2 個) と 16 個の外部銅線 (RJ45) ギガビット インターフェイスがあります。また、10 Gb アップリンク用の 2 つの SFP+ スロットと、2 つの追加の 10 Gb アップリンクに使用したり、複数の M6348 ブレードを 1 つの論理スイッチにスタックしたりできる 2 つの CX4 スロットがあります。M6348 は各ブレードに 4 つの 1 Gb インターフェイスを提供します。つまり、A ファブリック (= 内部/マザーボード上の NIC) で 4 つの内部 NIC を提供するブレードを使用する場合にのみ、スイッチをフルに活用できます。M6348 は他の M6348 とスタックできますが、PCT7000 シリーズラック スイッチともスタックできます。

M8024 および M8024-k は、16 個の内部自動検知 1 または 10 Gb インターフェイスと、1 個または 2 個の I/O モジュールを介して最大 8 個の外部ポートを提供します。各モジュールは、4 × 10 Gb SFP+ スロット、3 x CX4 10 Gb (のみ) 銅線、または 2 x 10G BaseT 1/10 Gb RJ-45 インターフェイスを提供できます。PCM8024 は 2011 年 11 月に「販売終了」となり、PCM8024-k に置き換えられました。^[24] ファームウェア アップデート 4.2 以降、PCM8024-k は FIP (FCoE 初期化プロトコル) を介して部分的にFCoE をサポートし、統合ネットワーク アダプターをサポートしていますが、PCM8428-k とは異なり、ネイティブファイバー チャネルインターフェイスはありません。

また、ファームウェア 4.2 以降では、PCM8024-k は、外部 10 Gb イーサネット インターフェイスをスタッキング ポートとして割り当てることで、スタックできます。この新しいスタッキング オプションは、PCT8024 および PCT8024-f の同じファームウェア リリースでも導入されていますが、ブレード (PCM) バージョンとラック (PCT) バージョンを 1 つのスタックにスタックすることはできません。新しい機能は、「オリジナル」の PCM8024 では利用できません。PCM8024 のファームウェア 4.2.x では、バグが修正されただけで、「販売終了」モデルには新しい機能や新機能は追加されません。^{[25] [26]}

PCM8024 -kスイッチを使用するには、KRまたはIEEE 802.3ap規格をサポートするバックプレーンが必要です^{[21] [22]}

PowerConnect M シリーズ ("PCM") スイッチはすべてマルチレイヤ スイッチであるため、レイヤ 2 (イーサネット) オプションとレイヤ 3 または IP ルーティング オプションの両方が提供されます。
モデルに応じて、スイッチはシャーシ内のブレードに対して 1 Gbit/s または 10 Gbit/s のインターフェイスを内部的に提供します。モデル名に "-k" が含まれる PowerConnect M シリーズは、10GBASE-KR標準を使用した 10 Gb の内部接続を提供します。外部インターフェイスは主にアップリンクまたはスタッキング インターフェイスとして使用することを目的としていますが、ブレード以外のサーバーをネットワークに接続するためにも使用できます。
リンク レベルでは、PCM スイッチはリンク アグリゲーション(静的 LAG と LACP の両方) をサポートします。すべての PowerConnect スイッチと同様に、スイッチはスパニング ツリー プロトコルとしてRSTP を実行していますが、MSTP またはマルチ スパニング ツリーを実行することも可能です。ブレードへの内部ポートは、デフォルトでエッジ ポートまたは "portfast" ポートとして設定されます。もう 1 つの機能は、リンク依存性を使用することです。たとえば、スイッチがネットワークの残りの部分へのアップリンクを失い孤立したときに、ブレードへのすべての内部ポートがシャットダウンされるようにスイッチを設定できます。 すべての PCM スイッチは、純粋なレイヤー 2 スイッチとして設定することも、すべてのルーティングを行うように設定することもできます。つまり、設定された VLAN 間のルーティングを外部ルーティングとして設定できます。スイッチは、スタティック ルートのほかに、OSPFおよびRIPルーティングもサポートしています。スイッチをルーティング スイッチとして使用する場合は、VLAN インターフェイスを設定し、その VLAN インターフェイスに IP アドレスを割り当てる必要があります。物理インターフェイスに直接 IP アドレスを割り当てることはできません。^[23]

オリジナルのPC-M8024を除くすべての PowerConnect ブレード スイッチはスタックできます。新しいPC-M8024-k スイッチをスタックするには、スイッチのファームウェア バージョンが 4.2 以上である必要があります。^[27]原則として、スタックできるのは同じファミリーのスイッチだけです。つまり、複数の PCM6220 を一緒にスタックするか、複数の PCM8024-k を一緒にスタックします。唯一の例外は、ブレード PCM6348 をラック スイッチ PCT7024 または PCT7048 と一緒にスタックできることです。スタックには 1 つの M1000e シャーシ内に複数のスイッチを含めることができますが、異なるシャーシのスイッチをスタックして 1 つの論理スイッチを形成することもできます。^[28]

ラスベガスで開催されたDell Interop 2012 で、Dell は初のFTOSベースのブレード スイッチであるForce10 MXL 10/40Gpbsブレード スイッチと、その後 10/40 Gbit/s コンセントレータを発表しました。FTOS MXL 40 Gb は、2012 年 7 月 19 日に導入されました。 ^[29] MXL は、32 個の内部 10 Gbit/s リンク (シャーシ内のブレードごとに 2 ポート)、2 つの QSFP+ 40 Gbit/s ポート、および最大 4 つの追加 QSFP+ 40 Gbit/s ポートまたは 8 つの 10 Gbit/s ポートを可能にする 2 つの空き拡張スロットを提供します。各 QSFP+ ポートは、40 Gbit/s スイッチからスイッチ (スタック) へのアップリンク、またはブレークアウト ケーブルを使用して 4 x 10 Gbit/s リンクとして使用できます。 Dell は、片側に QSFP+ インターフェイス、もう一方の端に 4 つの SFP+ を備えたダイレクト アタッチケーブル、または片側に QSFP+ トランシーバー、もう一方の端で SFP+ トランシーバーに接続する 4 つの光ファイバー ペアを備えたダイレクト アタッチ ケーブルを提供しています。最大 6 台の MXL ブレード スイッチを 1 つの論理スイッチにスタックできます。

上記の 2x40 QSFP モジュールの他に、MXL は 4x10 Gb SFP+ および 4x10GbaseT モジュールもサポートします。MXL のすべてのイーサネット拡張モジュールは、ラックベースの N4000 シリーズ (旧電源コネクタ 8100) でも使用できます。

MXLスイッチはファイバーチャネルオーバーイーサネットもサポートしているため、統合ネットワークアダプタメザニンカードを備えたサーバブレードを、ファイバーチャネルストレージシステムを使用したデータとストレージの両方に使用できます。MXL 10/40 Gbit/sブレードスイッチはFTOS ^[30]を実行するため、Webグラフィカルユーザーインターフェイスのない最初のM1000e I/O製品になります。MXLは、FCoEトラフィックを上流スイッチに転送するか、4ポート8 Gb FCモジュールを使用してFCF機能を実行し、MXLをフルFCスイッチまたは直接FC SANに接続することができます。

2012年10月、デルはFTOS上で動作するM1000eシャーシ用のI/Oアグリゲーターも発売した。I/Oアグリゲーターは、ブレードに向けて32個の内部10Gbポートと標準2個の40Gbit/s QSFP+アップリンクを提供し、2個の拡張スロットも提供する。要件に応じて、40Gb QSFP+ポート、10Gb SFP+、または1-10GBaseT銅線インターフェイス用の拡張モジュールを入手できる。最大16個の10Gbアップリンクをディストリビューション層またはコア層に割り当てることができる。I/OアグリゲーターはFCoEとDCB（データセンターブリッジング）機能をサポートする^[31]。

Dellは、このブレードエンクロージャ用にCisco Catalystスイッチも提供しました。Ciscoは、主要ベンダーのブレードシステム用のスイッチを幅広く提供しています。Dell M1000eエンクロージャの他に、CiscoはHP、FSC、IBMブレードエンクロージャ用の同様のスイッチも提供しています。^[32]

Dell M1000eには、イーサネットスイッチング用の2つのモデル範囲があります。（注：シスコはCatalyst 3030も提供していますが、このスイッチは古い 第8世代または第9世代 ブレードシステム用であり、現在のM1000eエンクロージャ用ではありません^[33]）

2017年現在、M1000eシャーシで利用可能な唯一のCisco I/OデバイスはNexus FEXです^[34]

Catalyst 3032: 16 個の内部 1 Gb イーサネット インターフェイスと 4 個の外部 1 Gb イーサネット インターフェイスを備えたレイヤ 2 スイッチ。オプションで 8 個の外部 1 Gb インターフェイスまで拡張可能。内蔵の外部ポートはRJ45コネクタ付きの 10/100/1000 BaseT 銅線インターフェイスで、拡張モジュール スロットを使用して最大 4 個の 1 Gb ポートを追加できます。拡張モジュール スロットには光ファイバーまたは Twinax 1 Gb リンク用の 2 個のSFPスロットがあります。Catalyst 3032 はスタッキング (仮想ブレード スイッチング) を提供していません^[35]

3130シリーズスイッチは、ブレードサーバーへの16個の内部1Gbインターフェースを提供します。アップリンクまたは外部接続には2つのオプションがあります。3130Gは、4つの内蔵10/100/1000BaseT RJ-45スロットと、SFPトランシーバーまたはSFP Twinaxケーブルを使用して最大4つのSFP 1Gbスロットを可能にする2つのモジュールベイを提供します。^[36]

3130Xは4つの外部10/100/1000BaseT接続と2つのX2 10Gbアップリンクモジュールも提供します。^[37]

3130 スイッチは両方とも「スタッキング」または「仮想ブレード スイッチ」を提供します。最大 8 台の Catalyst 3130 スイッチをスタックして、1 つのスイッチのように動作させることができます。これにより、スイッチの管理が簡素化され、スパニング ツリーを考慮すると、結合されたスイッチは 1 つのスイッチだけになるため、(スパニング ツリー) トポロジが簡素化されます。また、ネットワーク管理者は、物理的に異なるスイッチ ユニットからのアップリンクを 1 つの論理リンクに集約できます。 ^{[35] 3130 スイッチには、すべてのレイヤー 2 と基本的なレイヤー 3 またはルーティング機能を提供する IP Base} IOS が標準装備されています。ユーザーは、この基本ライセンスを IP サービスまたは IP Advanced サービスにアップグレードして、EIGRP、OSPF、またはBGP4ルーティング プロトコル、IPv6 ルーティング、ハードウェア ベースのユニキャストおよびマルチキャスト ルーティングなどの追加のルーティング機能を追加できます。これらの高度な機能はスイッチの IOS に組み込まれていますが、ユーザーはこれらのオプションのロックを解除するためにIP (Advanced) Servicesライセンスにアップグレードする必要があります^[38]

2013 年 1 月以降、シスコとデルはM1000e シャーシ用のNexus ファブリック エクステンダーNexus B22Dell を提供しています。このような FEX は HP と富士通のブレード システムですでに利用可能でしたが、現在は M1000e ブレード システム用の FEX もあります。B22Dell のリリースは、当初計画され発表された日付から約 2 年半後です。デルとシスコの意見の不一致により、シスコは 2010 年に M1000e 用の FEX の開発を中止しました。^[39] 顧客はコアNexus 5500 シリーズ スイッチから FEX を管理します。^[40]

M1000eエンクロージャには、最大6台のスイッチまたは他のI/Oカードを搭載できます。Powerconnect Mシリーズ、Force10 MXL、およびCisco Catalyst 3100スイッチなどのイーサネットスイッチに加えて、次のI/OモジュールがDell M1000eエンクロージャで使用可能です。^{[1] [41]}

• イーサネットパススルーモジュールは、内部サーバーインターフェースをエンクロージャ背面の外部インターフェースに接続します。1G、10G-XAUI ^[42]、10G 10GbaseXR ^[43]用のパススルーモジュールがあります。すべてのパススルーモジュールは、モジュール上の16個の外部ポートにリンクされた16個の内部インターフェースを提供します。
• Emulex 4または8Gbファイバーチャネルパススルーモジュール^[1]
• ファイバーチャネルベースのストレージエリアネットワーク向け Brocade 5424 8 Gb FC スイッチ
• Brocade M6505。16Gb FCスイッチ^[44]
• Dell 4 または 8 Gb ファイバチャネル NPIV ポート アグリゲータ
• Mellanox 2401G および 4001F/Q -高性能コンピューティング向けInfiniBandデュアル データ レートまたはクアッド データ レート モジュール
• Infiniscale 4: 16ポート40Gb Infinibandスイッチ^[45]
• 8 つの外部 DDR ポートを備えた Cisco M7000e Infiniband スイッチ
• 以下の Powerconnect 8428-k スイッチには、4 つの「ネイティブ」8 Gb ファイバー チャネル インターフェイスが搭載されています。

PCM8024-k および MXL スイッチは Fibre Channel over Ethernet をサポートしていますが、これは「ネイティブ」FCoE スイッチではありません。つまり、ファイバ チャネル インターフェイスがありません。これらのスイッチは、Powerconnect B シリーズ8000e (Brocade 8000 スイッチと同じ) またはファイバ チャネル インターフェイス (およびライセンス) を備えたCisco Nexus 5000 シリーズ スイッチなどの「ネイティブ」FCoE スイッチに接続する必要があります。PCM8428 は、M1000e エンクロージャ用の唯一の完全な Fibre Channel over Ethernet 対応スイッチで、16 個の拡張イーサネット 10 Gb 内部インターフェイス、8 個の 10 Gb (拡張) イーサネット外部ポート、および FC SAN コントローラまたは中央ファイバ チャネル スイッチに直接接続するための最大 4 つの 8 Gb ファイバ チャネル インターフェイスを備えています。
このスイッチは、ファブリックおよびファイバ チャネル スイッチ用に Brocade FC ファームウェアを実行し、イーサネット スイッチ構成用に Foundry OS を実行します。^[46] 機能的にはPowerconnect-B8000と非常に似ていますが、フォームファクタとイーサネットおよびFCインタフェースの数だけが異なります。^{[1] [47]}

これは Brocade のフル ファイバー チャネル スイッチです。ブレード内のファイバー チャネル メザニン カードを FC ベースのストレージ インフラストラクチャに接続するために、B または C ファブリックを使用します。M5424 は、ブレード サーバーの FC メザニン カードに接続する 16 個の内部ポートと 8 個の外部ポートを提供します。工場出荷時には、最初の 2 つの外部ポート (17 と 18) のみがライセンスされています。追加の接続には、追加の Dynamic Ports On Demand (DPOD) ライセンスが必要です。スイッチは、667 MHz の PowerPC 440EPX プロセッサと 512 MB DDR2 RAM システム メモリで動作します。さらに、4 MB のブート フラッシュと 512 MB のコンパクト フラッシュ メモリがオンボードで搭載されています。^[48]

上記と同様の機能ですが、サーバーメザニンに16 X 16 Gb FC、外部に8つのFCを提供します。標準ライセンスでは12の接続が提供され、12ずつ増やして24ポートすべてをサポートします。自動検知速度は2、4、8、16 Gbです。総帯域幅は384 GBです^[49]

5424 と同様に、4424 も Brocade SAN I/O で、16 個の内部ポートと 8 個の外部ポートを備えています。このスイッチは最大 4 Gbit/s の速度をサポートします。出荷時には 12 個のポートがライセンスされており、追加のライセンスがあれば 24 個のポートすべてを有効にできます。4424 は、256 SDRAM システム メモリ、4 Mb ブート フラッシュ、256 Mb コンパクト フラッシュ メモリを備えた 333 MHz の PowerPC 440GP プロセッサで動作します。^[50]

M1000eシャーシには、 Infiniband接続を提供するモジュールがいくつかあります。Infinibandは、学術HPCクラスター、大規模エンタープライズデータセンター、クラウドアプリケーションで必要とされる高帯域幅/低遅延のコンピュータ内接続を提供します。 ^[51] CiscoのSFS M7000e InfiniBandスイッチがあります。Cisco SFSは、シングル（10）（SDR）またはダブル（20 Gbit/s）データレート（DDR）用の16の内部「自動検知」インターフェイスと8つのDDR外部/アップリンクポートを提供します。合計スイッチング容量は960 Gbit/sです^​​[52]

その他のオプションとしては、Mellanox SwitchX M4001FおよびM4001Q ^[53]、およびM1000eエンクロージャ用のMellanox M2401G 20 Gb Infinibandスイッチ^{[54]があります。}

M4001 スイッチは、40 GBit/s (M4001Q) または 56 Gbit/s (M4001F) の接続を提供し、QSFPポートを使用する 16 個の外部インターフェイスと、ブレード上の Infiniband メザニン カードへの 16 個の内部接続を備えています。他のすべての非イーサネット ベースのスイッチと同様に、A ファブリックはブレードの「オン マザーボード」NIC に接続し、イーサネット NIC または統合イーサネットとしてのみ提供されるため、M1000e エンクロージャの B または C ファブリックにのみインストールできます。

2401Gは24ポート（内部16ポート、外部8ポート）を備えている。外部ポートがファイバートランシーバー用のQSFPポートを使用しているM4001スイッチとは異なり、2401はCX4銅ケーブルインターフェイスを備えている。M2401のスイッチング容量は960Gbit/sである^[54]。

4001は、40または56 Gbit/sの16個の内部ポートと16個の外部ポートを備え、2.56 Tbit/sのスイッチング容量を提供します。

セットアップによっては、エンクロージャにスイッチング機能が必要ない、または必要でない場合があります。たとえば、ファイバー チャネル ストレージを使用するブレード サーバーが少数の場合、完全に管理可能な FC スイッチは必要ありません。ブレードの「内部」FC インターフェイスを (既存の) FC インフラストラクチャに直接接続できれば十分です。パススルー モジュールの管理機能は非常に限られています。「エンクロージャ スイッチ」ではなくパススルーを選択するその他の理由としては、すべてのスイッチングを「1 つのベンダー」インフラストラクチャで実行したい場合が挙げられます。また、それが M1000e モジュールとして利用できない場合 (つまり、Dell Powerconnect、Dell Force10、または Cisco のスイッチのいずれでもない場合)、パススルー モジュールを選択できます。

• 32ポート10/100/1000 Mbit/sギガビットイーサネットパススルーカード：16個の内部イーサネットインターフェース（ブレードあたり1個）を外部RJ45 10/100/1000 Mbit/s銅線ポートに接続します^[55]
• 32 ポート 10 Gb NIC バージョンは、16 個の内部 10 Gb ポートと 16 個の外部 SFP+ スロットをサポートします。
• 32ポート10Gb CNAバージョンは、16個の内部10Gb CNAポートと16個の外部CNAをサポートします^[56]
• Dell 4 または 8 Gb ファイバチャネル NPIV ポート アグリゲータ
• Intel/Qlogic は、Dell M1000e シャーシ用の QDR Infiniband パススルー モジュールと、QLE7340 QDR IB HCA のメザニン バージョンを提供しています。

M1000e エンクロージャには、管理のための複数の方法があります。M1000e は、管理専用の VLAN (または物理 LAN) による「帯域外」管理を提供します。エンクロージャ内の CMC モジュールは、管理用イーサネット インターフェイスを提供し、ブレード内の I/O スイッチを介したネットワーク接続に依存しません。通常は、エンクロージャ内のスイッチを避けて、CMC 上のイーサネット リンクを接続します。多くの場合、管理用に物理的に分離された LAN が作成され、インフラストラクチャ全体がダウンしている場合でも、すべてのエンクロージャに管理アクセスできるようになります。各 M1000e シャーシには、2 つの CMC モジュールを収容できます。

各エンクロージャには 1 台または 2 台の CMC コントローラを搭載でき、デフォルトでは、コマンドライン アクセス用のhttpsおよびSSH経由で CMC Webgui にアクセスできます。また、CLI アクセス用のシリアル ポート経由で、または iKVM スイッチ経由でローカル キーボード、マウス、モニターを使用してエンクロージャ管理にアクセスすることもできます。複数の M1000e エンクロージャをデイジー チェーン接続することも可能です。

以下の情報は、M1000e CMC の WebGUI の使用を前提としていますが、すべての機能はテキストベースの CLI アクセス経由でも利用できます。管理システムにアクセスするには、CMC の帯域外管理 IP アドレスを使用して、https 経由で CMC WebGUI を開く必要があります。エンクロージャが「スタンドアロン」モードの場合、システム全体の概要が表示されます。WebGUI には、ステータス LED などを含む、システムが実際にどのように見えるかの概要が表示されます。デフォルトでは、CMC カードのイーサネット インターフェイスは DHCP サーバーからアドレスを取得しますが、シャーシ前面の LED ディスプレイを介して IPv4 または IPv6 アドレスを構成することもできます。IP アドレスが設定されるかわかると、オペレータは工場で組み込まれているデフォルトのルート アカウントを使用して WebGUI にアクセスできます。

CMC 管理を介して、シャーシ関連の機能を設定できます。管理 IP アドレス、認証機能 (ローカル ユーザー リスト、RADIUS または Tacacs サーバーの使用)、アクセス オプション (Web GUI、CLI、シリアル リンク、KVM など)、エラー ログ ( Syslog サーバー) などです。CMC インターフェイスを介して、システム内のブレードを設定し、それらのサーバーへの iDRAC アクセスを設定できます。有効にすると、この Web GUI を介して、または iDRAC の Web GUI を直接開いて、iDRAC (およびサーバーのコンソール) にアクセスできるようになります。

同じことがシステム背面の I/O モジュールにも当てはまります。CMC を介して、6 つのスロットのいずれかにある I/O モジュールに IP アドレスを割り当て、そのモジュールの Web GUI にアクセスできます (Web ベースの GUI がある場合。管理されていないパススルー モジュールでは、構成するものがないため、Web GUI は提供されません)。

シャーシの前面には、3 つのボタンが付いた小さな隠し LCD 画面があります。1 つは画面上のメニューを移動できる 4 方向ボタン、もう 1 つは「OK」または「Escape」ボタンとして機能する「オン/オフ」プッシュ ボタンです。画面を使用して、エンクロージャとその中のモジュールの状態を確認できます。たとえば、システム上のアクティブなアラームを確認したり、KVM の CMC の IP アドレスを取得したり、システム名を確認したりできます。特に、1 つのデータセンターに複数のエンクロージャがある環境では、正しいエンクロージャで作業しているかどうかを確認するのに役立ちます。ラック サーバーやタワー サーバーとは異なり、個々のサーバーには非常に限られており、ブレード サーバーには電源 LED と (ローカル) ディスク アクティビティ LED がありますが、アラームやホスト名などを表示する LCD ディスプレイはありません。また、I/O アクティビティ用の LED もありません。これらすべてがこの小さな画面に統合され、エンクロージャに関する情報と、挿入されたサーバー、スイッチ、ファン、電源装置などの情報の両方が表示されます。LCD 画面は、未構成のシャーシの初期構成にも使用できます。LCD 画面を使用して、インターフェイス言語を設定したり、CLI または Web ベースの構成をさらに進めるために CMC の IP アドレスを設定したりできます。^[2] 通常の操作中は、ディスプレイをシャーシに「押し込む」ことができ、主に隠れています。使用するには、ディスプレイを引き出して傾けて、画面を読んだりボタンにアクセスしたりする必要があります。

ブレード システムは、実際にはローカル (オンサイト) 管理用に設計されておらず、エンクロージャ内のモジュールおよびエンクロージャ自体とのほぼすべての通信は、エンクロージャの背面にある「CMC」カードを介して行われます。シャーシの前面、電源ボタンのすぐ隣に、ローカル ターミナル (標準VGAモニター コネクタと 2 つのUSBコネクタ) を接続できます。この接続は、システム内では「ブレード 17」と呼ばれ、CMC 管理カードへのローカル インターフェイスを可能にします。^[2]

ブレード サーバーへの通常の操作アクセス (Linux ベースの OS への SSH セッション、Windows ベースの OS への RDP など) の他に、サーバー ブレードを管理する方法は、iDRAC 機能経由と iKVM スイッチ経由の 2 通りあります。エンクロージャ内の各ブレードには、IP 接続を介してコンソールにアクセスできる iDRAC が組み込まれています。ブレード サーバーの iDRAC は、ラック サーバーまたはタワー サーバーの iDRAC カードと同じように動作します。iDRAC 機能にアクセスするための特別な iDRAC ネットワークがあります。ラック サーバーまたはタワー サーバーでは、専用の iDRAC イーサネット インターフェイスが管理 LAN に接続します。ブレード サーバーでも同様に動作します。CMC を介して iDRAC のセットアップを構成し、ブレードの iDRAC へのアクセスはオンボード NIC のいずれにもリンクされません。つまり、サーバーの NIC がすべてダウンした場合でも (つまり、すべてのオンボード NIC とメザニン B および C)、iDRAC にアクセスできます。

それ以外にも、キーボード、マウス、モニターをサーバーに直接接続することもできます。ラックまたはタワー スイッチでは、必要に応じて I/O デバイスを接続するか、すべてのサーバーをKVM スイッチに接続します。同じことはブレード エンクロージャ内のサーバーでも可能です。エンクロージャ内のオプションの iKVM モジュールを介して、16 のブレードそれぞれに直接アクセスできます。デジタルまたはアナログ KVM スイッチの既存のネットワークに iKVM スイッチを含めることが可能です。Dell エンクロージャ内の iKVM スイッチはAvocentスイッチであり、iKVM モジュールを Dell 2161 および 4161 などの他のデジタル KVM スイッチや Avocent DSR デジタル スイッチに接続 (階層化) できます。また、iKVM を Dell 2160AS または 180AS などのアナログ KVM スイッチ、またはその他の Avocent (互換) KVM スイッチに階層化することも可能です。^[2] CMCとは異なり、iKVMスイッチは冗長化されていませんが、iDRAC経由でも常にサーバーにアクセスできるため、KVMスイッチが停止してもサーバーコンソールにアクセスできなくなることはありません。

M1000e エンクロージャには、フレックス アドレスのオプションがあります。この機能により、システム管理者は、シャーシ、ブレードの位置、および I/O インターフェイスの場所にリンクされた専用または固定のMAC アドレスとワールド ワイド ネーム(WWN) を使用できます。管理者は、サーバー ブレードやメザニン カードを物理的に交換できますが、システムはそのブレードに対して同じ MAC アドレスや WWN を使用し続けます。MAC アドレスや WWN アドレスを手動で変更する必要がなく、重複アドレスを導入するリスクを回避できます。フレックス アドレスを使用すると、システムはシャーシ内のインターフェイスの位置に基づいて、グローバルに一意の MAC/WWN を割り当てます。フレックス アドレスは、シャーシの CMC モジュールに挿入されたSDカードに保存され、使用されると、システム内のブレードのインターフェイスに焼き付けられたアドレスを上書きします。^[2]

M1000e エンクロージャは、ほとんどのブレード システムと同様に、高可用性を要求する IT インフラストラクチャ向けです。エンクロージャ内の (ほぼ) すべてが冗長操作をサポートしています。3 つの I/O ファブリック (A、B、C) はそれぞれ 2 つのスイッチまたはパススルー カードをサポートし、シャーシを 1 つの CMC だけで実行できる場合でも 2 つの CMC コントローラをサポートします。電源と冷却も冗長化されています。シャーシは最大 6 つの電源と 9 つのファン ユニットをサポートします。すべての電源とファン ユニットは背面から挿入され、すべてホットスワップ可能です。^[2] 電源はエンクロージャの底部にあり、ファン ユニットはスイッチまたは I/O モジュールの隣と間にあります。各電源は 2700 ワットの電源で、入力電圧として 208～240 V AC を使用します。シャーシは少なくとも 2 つの電源 (2+0 非冗長構成) で実行できます。必要な冗長性に応じて、2+2または3+3セットアップ（各電源グループを2つの異なる電源に接続する入力冗長性）または3+1、4+2、または5+1セットアップを使用できます。これらのセットアップでは、1つの電源ユニットが故障した場合に保護されますが、AC電源グループ全体が失われた場合の保護は提供されません^[1]
