偏向ヨークは磁気レンズの一種で、ブラウン管内で電子ビームを画面全体に垂直方向と水平方向に 走査するために使用されます。
CRT テレビでは、電子ビームが画面上でラスター スキャンで移動します。ビーム電流の強さを調整することで、画面上の蛍光体によって生成される光の明るさを変えることができます。ブラウン管により、完全電子式テレビの開発が可能になりました。
電磁偏向ヨークは特定のレーダーディスプレイにも使用されている。[1]
磁気偏向と静電偏向の比較
電子ビームを偏向させる別の方法は、電子銃構造の後に、CRT 内部に 2 対の電極を配置することです。静電偏向は、偏向ヨークの大きなインダクタンスを駆動するよりも、偏向プレートを高周波で駆動する方が簡単なため、オシロスコープのディスプレイでは一般的です。静電偏向と比較すると、磁気偏向はチューブ内の障害物が少ないため、電子ビームの直径を大きくすることができ、より明るい画像を生成します。これは、オシロスコープのように 1 つの狭いトレースではなく、画面全体をカバーする必要があるラスター スキャン ディスプレイにとって有利です。
さらに、磁気偏向は静電偏向よりも大きな偏向角を与えるように配置することができるため、CRT とテレビ受信機をより小型にすることができる。与えられた偏向電流に対する磁気偏向角は CRT 加速電圧の平方根に反比例するが、静電偏向では角度は加速電圧に反比例する (偏向板電圧の特定の値に対して)。これにより、偏向増幅器の電力を大幅に増加させることなく、高い加速電圧を使用できるという実用的な効果がある。[1]
磁気偏向ヨークはランダム アクセスベクトル表示画像を提供するために使用できますが、ヨーク巻線の高インダクタンスには強力な増幅器が必要であり、高帯域幅で製造するにはコストがかかる場合があります。テレビやコンピューター ディスプレイに使用されるラスター スキャン ディスプレイでは、偏向システムに蓄積されたエネルギーが回収され、CRT で電子ビームを生成するために使用される高電圧 (10,000 ボルト以上) を生成するために使用されます。
構造
偏向ヨークには、互いに垂直で、ブラウン管のネックに対して垂直な 2 組のコイルがあります。コイルは、CRT のネックに沿うように、また直線的な磁場分布を提供するために、おおよそ鞍型に曲げられています。カラーテレビ受信機では、3 本の電子ビームがすべて単一の偏向ヨークによって同時にスキャンされます。テレビ受信機では、偏向コイルにフェライトセグメントが組み込まれ、磁場を方向付けて集中させるのに役立ちます。
白黒テレビの偏向ヨークコイルを取り外した状態
-

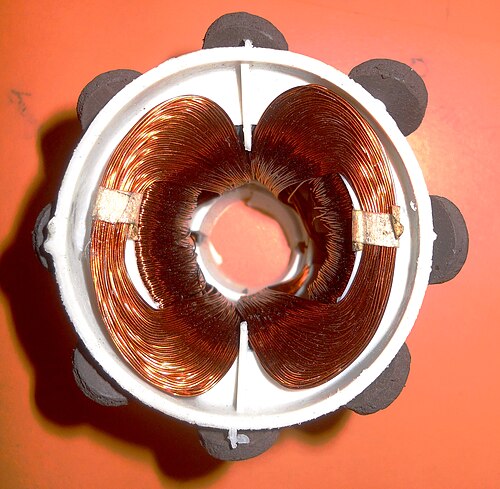

テレビの前面（画面側）から。 -

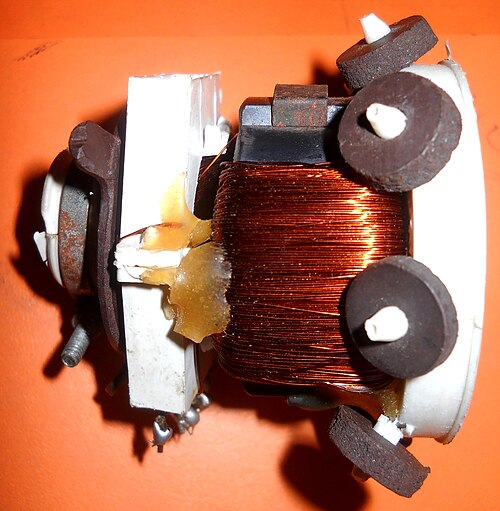

横から見た図。 -
後ろから。
参照
参考文献
- ^ ab Donald G. Fink (ed)、Electronic Engineer's Handbook、McGraw Hill、1975年、ISBN 0-07-020980-4、11–40ページから11–44ページ
