DTV受信機

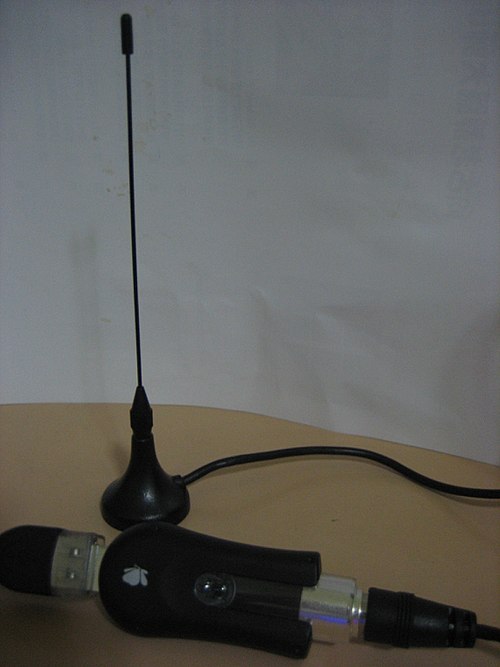

DTV受信機は、デジタルテレビの受信を可能にするセットトップ ボックスです。そのコンポーネントはデスクトップ PC と非常によく似ています。DTV 受信機は、テレビ システムのチェーンにおける重要なリンクです。放送システムの目標は、ソースのハードウェア要件を集中させて受信機を簡素化し、できるだけ安価にすることです。

通常、テレビに接続されているか、テレビに組み込まれています。DTV 受信機の主な機能は、次のように分類できます。

• 入力されたデジタル信号をデコードします。
• アクセス権とセキュリティ レベルを確認します。
• テレビに映画品質の映像を表示します。
• デジタルサラウンドサウンドを出力します。
• インターネットおよびインタラクティブ TV サービスを処理およびレンダリングします。

ボックス内のチューナーは、ケーブル、衛星、または地上ネットワークからデジタル信号を受信し、特定のチャンネルを分離します。信号はその後、復調器に転送され、バイナリ形式に変換されます。バイナリ形式に変換されると、復調器はエラーをチェックし、バイナリ信号をデマルチプレクサに転送します。デマルチプレクサは、バイナリ ストリームからオーディオ、ビデオ、およびデータを抽出します。デマルチプレクサが信号の処理を終えると、デコーダーはデジタル ビットをテレビで視聴するのに適した形式に変換します。

DTV 受信機のアーキテクチャはネットワーク オペレータまたはセット ボックス メーカーの機能によって異なる可能性があるため、物理コンポーネントを次のカテゴリに分割することにしました。

• システムボード、
• チューナー、
• 変調器と復調器、
• デマルチプレクサおよび復号器、
• デコーダー、
• グラフィックプロセッサ、
• CPUとメモリ、
• ストレージデバイス、
• 物理インターフェース、
• 身体的特徴。

受信機のすべての主要なハードウェア コンポーネントはシステム ボードに接続されています。ハードウェア コンポーネント間でデジタル TV 情報を伝送するためにバスが使用されます。

ATSCチューナーモジュールは、QAM、OFDM、QPSK ベースのネットワークにアクセスするために使用できます。ほとんどのチューナーは、デジタル ネットワークからの入力の受信に加えて、アナログ放送のチューニングも可能です。チューナーは、大きく 3 つのカテゴリに分けられます。

• ブロードキャスト インバンド (IB) チューナー。信号が物理伝送メディアから到着すると、IB チューナーは物理チャネルを多重チャネルから分離し、ベースバンドに変換します。ベースバンドという用語は、複数のチャネルのストリームであるブロードバンド信号から抽出された単一のチャネルまたはデジタル信号を表すために使用されます。
• 帯域外 (OOB) チューナー。このタイプのチューナーは、ヘッドエンド システムとセット ボックス間のデータ転送を容易にします。加入者にさまざまなインタラクティブ サービスを提供するケーブル セットトップ ボックスで広く使用されています。OOB チューナーの実装は、100 ～ 350 MHz の周波数帯域内で動作する傾向があります。
• リターン パス チューナー。このチューナーを使用すると、加入者はリターン パスをアクティブ化し、インタラクティブ サービス プロバイダーにデータを返信できます。このチューナーの実装は、5 ～ 60 MHz の周波数帯域内で動作する傾向があります。

復調器の機能は、アナログ信号をデジタル ビットストリームに変換することです。次に、エラーをチェックし、ビットストリームをデマルチプレクサに転送します。変調器は復調器の動作を逆にし、信号をリターン パス チューナーに送ります。

DTV テレビで使用される技術はMPEG-2です。デマルチプレクサは特定のパケットを選択し、復号化して、特定のデコーダに転送します。

DTV 受信機には通常、デジタル ビット ストリームを加入者が視聴できる形式に戻すための 3 つの独立したデコーダーが含まれています。

ビデオデコーダーは、ビデオ パケットを一連の画像に変換し、テレビ モニターで表示します。オーディオ デコーダーは、オーディオ ビット ストリームを解凍します。DTV レシーバーでは通常、モノラル、デュアル チャネル、ステレオ、ジョイント ステレオなど、さまざまなオーディオ モードがサポートされています。データ デコーダーは、

グラフィックプロセッサ

グラフィック プロセッサの主な目的は、さまざまなインターネット ファイル形式と独自のインタラクティブ TV ファイル形式をレンダリングすることです。

CPU は、デスクトップ PC と同様に、DTV 受信機の頭脳です。CPU が提供する機能には、次のものがあります。

• さまざまなハードウェア コンポーネントを初期化します。
• さまざまなインターネットおよびインタラクティブ TV アプリケーションを処理します。
• ハードウェア割り込みを監視および管理します。
• メモリからデータと命令を取得します。
• さまざまなプログラムを実行します。

コンピュータと同様に、DTV 受信機には命令を保存および操作するためのメモリが必要です。受信機内のほとんどの要素は、グラフィックス エンジン、ビデオ デコーダーなど、さまざまなタスクを実行するためにメモリを必要とします。
