DINコネクタ

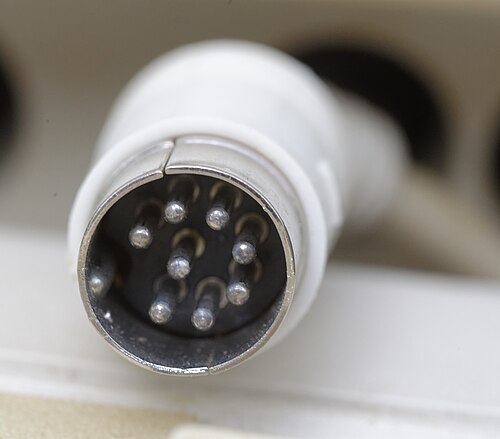

DINコネクタは、1950年代半ばにドイツ規格協会（DIN）によって標準化された電気コネクタで、当初はモノラル用の3ピンでしたが、1950年代後半（1959年頃）にステレオ接続と機器が登場すると、5ピン以上のバージョンが発売されました。オスのDINコネクタ（プラグ）は、プラグとソケットが嵌合できる方向を制限するノッチ付きの直径13.2 mmの金属シールドを備えています。^[1]ピンの構成のみが異なるDINコネクタの範囲は、DIN 41524 / IEC / DIN EN 60130-9（3ピンが90°、5ピンが45°）、DIN 45322（5ピンと6ピンが60°）として標準化されています。 DIN 45329 / IEC/DIN EN 60130–9 (45°で 7 ピン);および DIN 45326 / IEC/DIN EN 60130-9 (45°で 8 ピン)。^[2]

民生用電子機器において、「DINコネクタ」という用語は、ドイツ規格協会（DIN）が当初アナログオーディオ信号用に標準化した円筒形コネクタの種類を指します。^[3]一部のDINコネクタは、アナログビデオアプリケーション、電源接続、MIDI（DIN 41524）、IBM PCキーボード、IBM ATキーボードコネクタ（DIN 41524）などのデジタルインターフェースに使用されています。これらのDINコネクタモデルの元の技術標準は入手できず、国際標準IEC 60130-9などの同等のコネクタに置き換えられました。^[4]

「DIN コネクタ」という用語だけでは、関連する DIN 規格の文書番号が追加されない限り、特定のタイプのコネクタを明確に識別することはできません (例: 「DIN 45322コネクタ」)。DIN コネクタ規格には次のようなものがあります。

• DIN 41524、オーディオ信号やMIDIなどのデジタル信号によく使用される円形コネクタ用
• DIN 41612、プラグイン カードをバックプレーンまたはマザーボードに接続するために使用される長方形のコネクタ
• DIN 41652コンピュータデータおよびビデオ用Dサブミニチュアコネクタ
• DIN 41585自動車用同軸コネクタ

プラグは、多数の真っ直ぐな丸いピンを保護する円形のシールド メタル スカートで構成されています。ピンの直径は 1.45 mm で、直径 7.0 mm の円内に等間隔 (90°、72°、60°、または 45° の角度) で配置されています。スカートにはキーが付いており、プラグが正しい向きで挿入され、ピンが損傷するのを防ぎます。基本設計では、信号パス接続が行われる前に、ソケットとプラグの間にシールドが接続されることも保証されています。

一般的なパターンは 7 つあり、ピンの数は 3 から 8 までです。5 ピンコネクタには 3 種類あり、最初のピンと最後のピンの間の円弧の角度にちなんで、180°、240°、ドミノ/360°/270° と呼ばれています。6 ピンにも 2 つのバリエーションがあり、^[要出典] 7 ピン (外側のピンが 300° または 360° を形成するものと 270° を形成するもの)、8 ピン (外側のピンが 270° を形成するものと 262° を形成するもの) コネクタです。^[5]

互換性には制限があります。たとえば、3 ピン コネクタは任意の 180° 5 ピン ソケットに適合し、3 つのピンが接続され、残りの 2 つは未接続のままになります。また、3 ピンまたは 180° 5 ピン コネクタは、270° 7 ピンまたはいずれかの 8 ピン ソケットにも適合します。

これらのコネクタに加えて、10ピン、12ピン、14ピンのコネクタもあります。一部の高級機器では7ピンコネクタが使用され、外側の2つはデジタルシステムデータを伝送していました。^[6]接続された機器に互換性がない場合は、外側の2つのピンをプラグから外して、データ接続のない標準の5ピン180°ソケットに差し込むことができました。

すべてのコネクタでキーイングが一貫しているため、互換性のないコネクタが嵌合して損傷を引き起こす可能性を完全には防ぐことはできません。これは、異なるコネクタにキーイングするMini-DINで変更されています。

一部の「ドミノ」5ピンコネクタには、ソケットの反対側にキー溝があり、逆向きに挿入できるものもあった。ヘッドフォンコネクタとして使用する場合、プラグの本体に切り欠きがあることがあり、プラグの挿入方向に応じて、たとえば外部スピーカーをオフにしたり、必要に応じてオフにしたりすることができる。プラグを一方の方向に挿入すると、ソケットの周囲のスイッチがオンになり（スピーカーがオフになる）、プラグを反対方向に挿入するとスイッチはオンにならない（プラグ本体の切り欠きのため）。プラグは、各ヘッドフォンスピーカーが「左上 - 右下」および「右上 - 左下」に接続されるように配線されているため、左右のチャンネルは入れ替わらない。^[7] DINヘッドフォンコネクタを180度回転させると、極性が反転する点に注意。これは通常、オーディオには影響しませんが、DIN ヘッドフォン オス コネクタと他のほとんどのタイプのヘッドフォン メス コネクタを備えたアダプタを使用すると、両方のチャネルのマ​​イナス接続が結合され、DIN コネクタを一方に挿入するとオーディオがステレオになり、反対に挿入するとモノラルになります。これを回避し、ヘッドフォンを DIN ヘッドフォン コネクタを備えた機器と他の機器の両方で使用できるようにするには、ヘッドフォンに DIN コネクタを恒久的に取り付け、DIN コネクタを備えたヘッドフォンで他のデバイスを使用するためのアダプタを作成することをお勧めします。シリアル データ接続として使用する場合、送信ラインと受信ラインが交差する可能性があります (ただし、Acorn が採用したピン配置ではこれが許可されていません)。^[8]

このコネクタのねじロックバージョンは、計装、プロセス制御、およびプロフェッショナルオーディオにも使用されています。^[9] 北米では、この変種は、現在Amphenoleの一部門となっている大手メーカーの 1 社にちなんで「小型 Tuchel」コネクタと呼ばれることがよくあります。同じシェルサイズで、最大 24 ピンの追加構成も提供されています。バヨネットロックリング付きバージョンは、1960 年代から 1980 年代にかけて、ポータブルテープレコーダー、ディクテーションマシン、照明調光器および制御装置に使用されていました。例としては、Uherテープレコーダーの「Report」シリーズのマイク入力コネクタなどがあります。バヨネットロックバージョンは、商標名 Preh で呼ばれることもあります。Belling Lee は、 LEMO B シリーズコネクタと同様に、挿入時にラッチが掛かるが、コネクタを外すにはカラーを引き戻す必要のある、スプリング式カラー付きバージョンを提供しました。このコネクタは一般に「Bleecon」と呼ばれ、^[10]劇場照明調光器やコントロールデスクのStrand Tempusシリーズで使用されています。^[10] XLRケーブルマウントソケットに似たプッシュボタンラッチを備えたバージョンも利用可能でした。ネジロック、Bleecon、またはバヨネットラッチ機能を備えたメスコネクタは、標準のDINプラグと互換性があります。

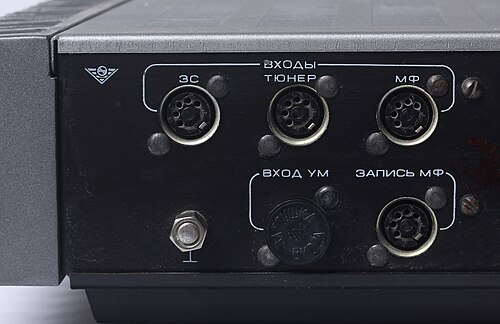

3/180° および 5/180° コネクタは、もともと標準化され、アナログ オーディオ機器を相互接続するためにヨーロッパ諸国で広く使用されていました。たとえば、ステレオテープ レコーダーは、4 つの信号接続とアース用の 5 つのピンを使用してステレオ アンプに接続できます。コード上のコネクタは、ピンごとに接続されています (ピン 1 からピン 1 など)。オス コネクタのピンには、(コネクタの外側から 5 つのピンを上に向けて正面から見て、右から左に) 1–4–2–5–3 という番号が付けられています。メス コネクタの穴にも 1-4-2-5-3 という番号が付けられていますが、これは左から右 (穴に向かって) の番号です。3 ピン DIN コネクタと接触する 3 つのピンは、3 ピン コネクタと 5 ピン コネクタの両方で同じピン番号になります。このように配線された 4 導体コードは、 DIN コード、DIN リード、またはDIN ケーブルと呼ばれることがあります。モノラル相互接続の場合、3/180° プラグで十分です。モノラル プラグをステレオ ソケットに挿入すると、左チャンネルと結合します。再生のみの相互接続の場合、3/180° プラグで十分です。ピン 1 と 3 はステレオ チャンネルに使用され、ピン 2 は信号グランドとして使用されます。レコード プレーヤーと補助信号ソース用の 5 ピン DIN 入力は、通常、3/180° および 5/180° ピン配列の両方と互換性を持つように、ピン 1 と 5 を接続します。これは通常、問題なく機能します。ただし、DIN コネクタと RCA コネクタ間のアダプタでピン 1 と 5 を接続すると、アンプまたはレシーバーの 5 ピン DIN コネクタ テープ コネクタで使用する場合、左レコードが右再生信号に結合されるため、問題が発生する可能性があります。逆の場合は通常、問題にはなりません。テープ レコーダーの右再生出力を左レコード入力に送り返すと、再生モードでは通常、問題が発生しません。

信号レベルは、一般的に再生/再生信号のライン レベルの低い範囲にあります。録音のレベルは、場合によってはマイクのレベルのようにかなり低くなることがあります。

Philips、Uher などの一部のメーカーは、テープ レコーダーのコネクタを若干異なる方法で使用していました。ピン 2 (信号グランド) は他のものと同じで、再生モードではピン 3 と 5 が他のものと同様に左右のライン レベル出力に使用されました。ただし、録音モードではすべてのピンがアクティブ入力となり、ピン 1 と 4 はマイク レベルなどの低レベル信号に、ピン 3 と 5 はライン レベル信号に使用されました。これらすべてのレコーダーでは、出力信号は再生モードでのみアクティブであり、停止、録音、巻き戻し、早送り、またはその他のモードではアクティブではありませんでした。この使用法の主な利点は、テープ レコーダーをアンプ/レシーバーに接続するために一般的に使用される通常のピンツーピン接続ケーブルを使用してテープのコピーを行うことができることです。さらに、複数のテープ レコーダーを並列に接続したり、アンプ/レシーバーに接続したりすることもできます。コピーは、再生レコーダーの再生ボタンと録音に使用するレコーダーの録音ボタンをクリックするだけで実行できます。アンプ/レシーバーは電源を切るかテープ位置に設定してください。ラジオ放送やレコードの録音も同様に簡単で、いずれかのレコーダーの録音ボタンを押し、他のレコーダーを再生モードに設定しないでください。これにより、アンプ/レシーバーの 1 つのテープ レコーダー コネクターに複数のテープ レコーダーを接続するために一般的に使用されるスイッチ ボックスが不要になります。欠点は、モノラル レコーダーをピン 1 をピン 4 に、ピン 5 をピン 3 に接続すると (モノラル レコーダーで両方のチャンネルを並列に録音し、両方のチャンネルで再生するための一般的な方法)、すべてのテープ サウンドがモノラルになってしまうことです。また、録音中のモニタリングに使用する 3 つのヘッドを持つテープ レコーダーでは、アンプとスピーカーを通じて録音をモニタリングできるように、レコーダーとアンプの間に追加のリード線が必要です。Philips のアンプ/レシーバーと 3 ヘッド レコーダーでは、その追加のソケットにはモニターというラベルが付いており、通常のソケットにはテープというラベルが付いています。もう 1 つの欠点は、他の機器と相互接続するときに混乱が生じる可能性があることです。このとき、ストレートのピンツーピン ケーブルを使用することもあれば、ピン 1 をピン 3 と、ピン 4 をピン 5 と入れ替えた特殊な「コピー」ケーブルを使用することもあります。また、ライン出力をマイク レベル入力に合わせるために信号を下げる必要がある場合もあります。

他のケースでは、デバイスに電力を送るためにも使用されました。たとえば、一部のチューナーでは、通常、ピン 1、4、2 のみがオーディオ信号に必要で、その他 (3 と 5 はチューナーに電源 (通常は DC) を送るために使用されます。AC はハムの原因になる可能性があり、チューナーは通常、低電力要件です)。入力は、他の標準入力コネクタと互換性がありますが、ピン 3 と 5 を誤って使用すると損傷する可能性があります。他のメーカーは 5 ピン以上を使用していました。たとえば、カセット デッキでは、他の 2 つのピンが電源用です。通常、これらは独自の接続であり、同じメーカーのデッキとのみ互換性があります。他のメーカーの中には、リモート コントロール付きデバイスに 5 ピンを超える接続 (7 ピンまたは 9 ピン) を使用していたものもあり、オーディオ信号の他にリモート コントロール リンクもありました (通常、リモート レシーバーを備えたメイン ユニットがアンプ/レシーバーです)。その他の用途、セラミック フォノ入力を備えた一部のアンプとレシーバーでは、1、4、2 ピンを従来のライン オーディオ信号入力に使用し、ピン 3 と 5 をオプションの外付け磁気フォノ プリアンプの電源に使用していました。この場合、これらのメーカーはプリアンプも供給していました。プリアンプなしの入力は、ピン 1、2、4 の標準入力として使用できますが、この場合、電源であるピン 3 と 5 をショートさせないように注意する必要があります。ショートすると、機器が損傷する可能性があります。他のケースでは、ピン 1、2、4 は磁気カートリッジに使用され、3、5 (ピン 2 はアース) はセラミックに使用されます。これはメーカーによって異なります。カセット デッキの場合のその他の用途は、入力と出力、電源、リモート コントロール、および録音同期です。ただし、これは通常、同じメーカーのデッキでのみ使用できます。通常は従来のデッキと互換性がありますが、他のピンをショートさせないように注意する必要があります。

このインターフェースは、欧州市場向け製品以外では珍しく、1980年代以降、欧州および世界中で新しい機器から徐々に姿を消し、RCAコネクタが採用されるようになりました。欧州市場向けの非欧州製品は、一般的にDINコネクタとRCAコネクタの両方を組み合わせており、カセットデッキには両方が備わっており、アンプ/レシーバーには通常、すべてにRCAコネクタがあり、少なくとも1つのテープ接続用に追加の5ピンDINコネクタがあり、通常は同じ入出力用のRCAコネクタのセットと並列になっています。

5/180° コネクタは主に次のような用途に使用されます。

• 電子楽器用のSYNC ^[11]またはMIDI ^[12]インターフェース
• 1980 年代のパーソナル コンピュータ用周辺機器または電源コネクタ^{[引用が必要]}
• オリジナルの HME ワイヤレス コミュニケーターのオーディオ (ドライブスルー レストランの着信および発信オーディオ用のヘッドセット コネクタです。) ^{[引用が必要]}
• UMTSアンテナの傾斜制御（アンテナインターフェース標準グループ）^[13]
• 訓練目的で無線操縦模型飛行機のコントローラーを2つ接続する^[要出典]

DIN コネクタは、オーディオ以外にもさまざまな用途に使用されました。特に、さまざまな家庭用コンピュータやビデオゲーム コンソールのコネクタとして人気がありました。

アナログの劇場照明制御（DMXなどの最近のデジタル制御プロトコルより前のもの）では、一般的に8ピン（45°）DINコネクタが使用されていました。ピンのうち6つは6つの独立した調光回路用の0～10V制御信号で、他の2つは0Vリファレンスと、基本的な照明卓の簡単な回路に電力を供給するためのDC電源でした。ピン配置はメーカーによって異なります。Zero 88、Anytronics、Lightprocessor、Strandでは、ピン1～6に制御信号、ピン8に0V、ピン7に電源があり、PulsarとClay Pakyでは、ピン1に電源、ピン2に0V、ピン3～8にチャンネル出力があります。電源と制御信号の接地に対する極性も異なり、Strandは負電圧ですが、他のほとんどのブランドは正電圧です。^[14]

スピーカーをパワーアンプ（または他のデバイス。初期のシューボックス型テープレコーダーの多くで使用されていた）に接続するために設計された極性2ピンのシールドなしコネクタは、DIN 41529スピーカーコネクタとして知られています。これは、パネルマウントメスバージョンと、ラインマウントオスおよびメスバージョンとして一般的に存在しますが、たとえば1980年代初期の特定のLuxor TVセットの外部スピーカーボックスに取り付けられたパネルマウントオスコネクタもありました。オスバージョンには、中央に平らなピンがあり、円形のピンが中心からずれて取り付けられています。円形ピンはプラスライン（赤）に接続され、スペードピンはマイナスライン（黒​​）に接続されます。^[15]パネルマウントメスバージョンは、外部スピーカーコネクタが挿入された場合にデバイスの内部スピーカーを切断する補助接点の有無にかかわらず利用できます。最も一般的なのは、スペード穴の両側に円形の穴が 1 つずつある 3 穴メス コネクタで、そのうちの 1 つには補助接点があり、もう 1 つには補助接点がありません。これにより、プラグを 180 度ねじって挿入することで、内部スピーカーを接続したままにすることができます。

多くのヨーロッパのカーラジオ/ステレオ ブランドがこのコネクタを使用していましたが、通常、間隔が非常に狭いため、より小さなオス ケーブル コネクタが必要になります。これは、2 つの大きいフラット ブレード コネクタと 4 つの小さいフラット ブレード コネクタを備えたコネクタ ブロックと組み合わせて使用​​されるのが一般的で、電源入力 (主電源、電子設定メモリ付きラジオのメモリ、ダッシュボード ライト電源) と出力 (自動電気アンテナ用) の標準ピン配置が採用されています。このセットアップは、通常、8 ピン DIN コネクタと組み合わされ、ピン 1 ～ 5 はパワー アンプを接続するためのライン出力に使用されます (家庭用オーディオ機器と同じピン配置を使用しますが、「テープ レコード」は前面オーディオ出力、「テープ プレイ」は背面オーディオ出力になります)。中央のピンは、アンプのリモート スタートに使用されます。標準の 5 ピン家庭用オーディオ ケーブルを使用する場合は、自動アンテナ コネクタを使用してアンプをリモート スタートすることもできます。最終的に、このコネクタ セットアップは、後の ISO カー ステレオ コネクタ標準に置き換えられました。

現在では、16 mm 映写機などの古い機器に主に使用されています。^{[引用が必要]}。このコネクタは、一部のLED ランプやハロゲン ランプで電球を電源に接続するために使用されています。2 ピン DIN プラグには外側の金属シェルがないため、誤ってプラグを外すのに必要な力が大幅に少なくなります。このスピーカー コネクタには、Bang & Olufsenなどで使用されている 3 ピン バージョンと 4 ピン バージョンもあります。^{[引用が必要]}
