DIN同期

DIN シンクはSync24とも呼ばれ、電子楽器用の同期インターフェースです。1980 年にRoland Corporationによって導入され、 MIDIに置き換えられました。

DIN 同期は、1980 年にローランド社がTR-808 ドラム マシンの発売とともに導入されました。^[要出典]音楽シーケンサー、ドラム マシン、アルペジエーターなどのデバイスの同期を目的としていました。1980年代半ばから後半にかけて MIDIに取って代わられました。

DIN 同期は、クロック (テンポ) と実行/停止の 2 つの信号で構成されています。両方の信号はTTL互換で、つまり、ロー状態は 0 V、ハイ状態は約 +5 V です。クロック信号は、テンポを示す低周波パルス波です。信号を受信するマシンは、波形の周波数を測定する代わりに、パルスの数を数えて、音楽内での位置をいつ増やすかを判断するだけです。Roland の機器は、Sync24 と呼ばれる4 分音符あたり 24 パルスを使用します。したがって、16 分音符を演奏する Roland 互換デバイスは、6 パルスを受信するたびに次の音符に進む必要があります。Korg の機器は、4 分音符あたり 48 パルスを使用します。実行/停止信号は、シーケンスが再生中かどうかを示します。

デバイスがDIN同期送信機である場合、スタート/ストップの正の傾斜はクロック信号をリセットする必要があり、クロック信号は9msの遅延で開始する必要があります。^[1]

再生、一時停止、続行、停止機能を備えたDIN同期送信機を実装する方法の詳細な説明は、E-RM Erfindungsbueroによって公開されました。^[2]

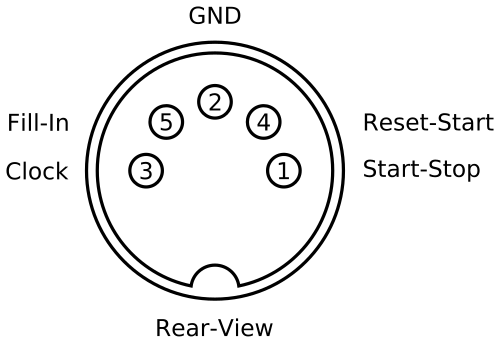

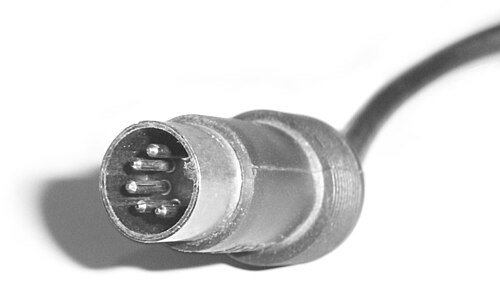

DIN 同期は、MIDI で使用されるものと同じ5 ピンDIN コネクタを使用するため、このように呼ばれています。DIN 同期自体はDIN 標準ではありません。MIDI と同じコネクタを使用しているにもかかわらず、これらのコネクタの異なるピン (MIDI の 2、4、5 ではなく、1、2、3) を使用するため、MIDI 専用に作られたケーブルには、必ずしも DIN 同期に必要なピンが接続されているとは限りません。一部のアプリケーションでは、残りの DIN 同期ピン (4 と 5) がタップとフィルインまたはリセットとスタートとして使用されますが、これはデバイスごとに異なります。

一部のメーカーは、3.5 mm TRSミニジャック接続によるDIN同期を提供しています。TRSミニジャック経由のMIDI規格と同様に、より小さなコネクタでデバイス内のスペースを削減することを目的としています。^[3]

MIDI インターフェイスは同じ 5 ピン DIN コネクタを使用しますが、電気的には DIN 同期とは互換性がありません。MIDI プロトコルにはMIDI ビート クロックが備わっています。MIDI ビート クロックは、4 分音符あたり 24 ティックでも動作します。MIDIタイムコードは、より一般的なタイムコード同期アプリケーションに使用されます。

アナログ クロック信号は、DIN 同期インターフェースのピン 3 のクロック信号に相当します。クロック レートは通常、DIN 同期のレートよりも高くなります。一般的な値は、四分音符あたり 48、96、または 192 パルスです (例: Oberheim DMX、DX、DSX、LinnDrum 1 および 2)。

アナログ トリガー信号は、音楽イベントごとにパルスを転送します。たとえば、トリガーはアナログ シーケンサーのステップ、またはアルペジエーターのステップ、リズム パターンのステップに対応します。一般的なアナログ トリガーは、4 分音符ごとに 4 つのパルスで動作します。

DIN 同期と異なるクロック システムを組み合わせるには、フォーマットまたはクロック レートを変換するか (以下のリストを参照)、複数のクロック フォーマットを提供する中央ユニット (いわゆるマスター クロック) を使用します。特にテープ レコーダーやビデオ映像との同期など、絶対時間との同期が必要な場合は、通常、マスター クロックを使用する方法が選択されます。

マスター クロックとして機能し、DIN 同期を提供できる一般的なデバイスには、Roland SBX-80、Roland SBX-10、Friendchip SRC、E-RM midiclock⁺、Yamaha MSS1 などがあります。DIN 同期と MIDI クロック出力を備えた多くのドラム マシンは、これら 2 つの形式のマスター クロックとして機能できます。

DIN 同期と MIDI クロックは同じクロック レートですが、マイクロプロセッサなど内でフォーマットを変換する必要があります。MIDI クロックから DIN 同期への変換は、多くの産業用デバイスで利用できます。DIN 同期から MIDI クロックへの変換は、Innerclock Systems の「Sync-Split2」や Kenton Electronics の D-Sync などのデバイスで実行できます。また、生産中止になった 2 つのデバイス、Roland SBX10、Korg KMS30 もこのタイプの変換を行います。2014 年 9 月 1 日、Roland は MIDI から sync24 または sync48 への変換を提供する SBX-1 を発表しました。

DIN 同期クロック信号からアナログ トリガーまたはクロックを取得するには、デジタル周波数分割または周波数乗算を使用する必要があります。分割機能を提供する専用の産業用デバイスはありません。Roland SBX10 は、48、96、および 120 PPQN クロックに変換できます。

一部のデバイスには DIN 同期入力と DIN 同期出力があり、他のデバイスには入力と出力を切り替えることができる単一の DIN ソケットしかありません。

16 分音符ではなく 32 分音符をプログラムすると、sync48 デバイスを sync24 デバイスと組み合わせることができることに注意してください。
