クロックネットワークまたはクロック システムとは、相互に通信することで常に正確に同じ時刻を表示するように設計された同期クロックのセットです 。クロック ネットワークは通常、公式の時間ソースと同期された中央のマスター クロックと、マスターから時刻を受信して表示する 1 つ以上のスレーブ クロックで構成されます。
同期ソース
クロック ネットワークのマスター クロックは、米国の GPS衛星群、ネットワーク タイム プロトコルサーバー、CDMA携帯電話ネットワーク、時刻ソースへのモデム接続、WWV または WWVH からの無線送信、または上流のブロードキャスト ネットワークからの特別な信号を受信するなど、さまざまな方法で正確な時刻を受信できます。マスタークロックの中には、時刻を自動的に決定しないものもあります。代わりに、オペレータが手動で設定する必要があります。
重要なアプリケーションのクロック ネットワークには、多くの場合、時刻を受信するためのバックアップ ソースや、マスター クロックがプライマリ時刻ソースにアクセスできなくなった場合でも時刻を維持できるようにする機能が含まれています。たとえば、多くのマスター クロックは、接続されている交流ラインの信頼性の高い周波数を使用できます。
スレーブクロック
スレーブ時計にはさまざまな形やサイズがあります。ケーブルまたは短距離無線信号を介してマスター時計に接続できます。19 世紀のパリでは、一連の空気圧チューブを使用して信号を送信していました。[1] マスター信号が失われると、警告灯が点灯してスレーブ時計が独立して動作するものもあります。接続が回復するまで停止するものもあります。
クロック同期
多くのマスター クロックには、コンピューターなどのデバイスをマスター クロック信号に同期させる機能があります。一般的な機能には、RS-232、ネットワーク タイム プロトコル、またはPulse Per Second (PPS) コンタクトによる時間の送信があります。その他のマスター クロックはSMPTEタイム コード出力を備えており、これはテレビの設定で複数のソースからのビデオを同期するためによく使用されます。マスター クロックには、ライトやドアなどの他のデバイスを同期するためのプログラム可能なリレー出力が装備されていることがよくあります。
アプリケーション
クロック ネットワークの開発を推進した要因の 1 つは、放送業界です。 特にテレビは、非常に厳格なスケジュールで放送され、放送時間の 1 秒ごとに事前に計画され、正確に実行されなければなりません。中央クロック システムにより、テレビ局のマスター コントロールと制作担当者はそのスケジュール内で作業できます。標準UTC時間に同期されたクロック ネットワークにより、さまざまなテレビ施設が複雑な帯域外シグナリングなしで活動を調整することもできます。また、自動化が進む放送局の機器に正確なタイミングを提供します。
テレビ放送局はクロック ネットワークの最初のユーザーでしたが、この機器は他の業界でもますます役立っています。たとえば、全米緊急番号協会は指令 NENA-04-002 を発行し、米国全土の 911 ディスパッチ センターの時刻管理の標準を定めました。クロック ネットワークの一般的なユーザーとしては、他に空港や学校などがあります。
歴史
最初の時計ネットワークの 1 つは、1851 年にロンドンで開催された万国博覧会のためにチャールズ シェパードによって設置されました。シェパードの技術はその後、王立グリニッジ天文台に設置され、門の外にあるシェパード門時計のレプリカは現在も動作しています。オリジナルは第二次世界大戦の空襲で大きな被害を受けました。

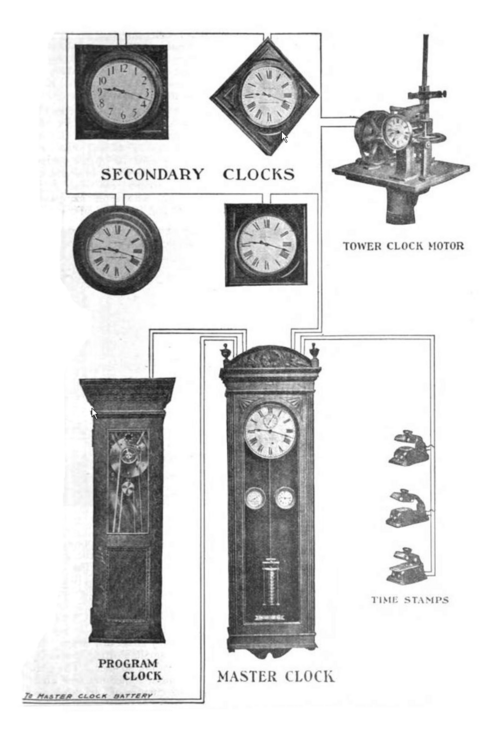

交流電源や原子時計が普及する前の時代には、高精度の振り子時計をマスタークロックとして使用して多くの時計ネットワークが設置されていました。この時計はロングケース時計に似ていましたが、非常に堅牢なメカニズムとそれほど装飾のないケースを備えていました。メカニズムに取り付けられた電気接点が、1分、30秒、時には1秒の電気パルスを生成し、一対のワイヤを介してスレーブクロックに供給されました。駆動されるデバイスは、壁掛け時計、従業員タイムクロック、塔時計、時には時計のチャイム機構でした。一部のマスタークロックは、発電当局の主電源出力の周波数を制御するように設定されていましたが、英国では、他のマスタークロックがグリニッジ標準時のピップと同期するように設定されていました。
時計層
[1] ネットワーク内のクロックには階層があり、その品質を反映しています。例えば、
参照
参考文献
- ^ ab ブルートン、エリック (2000)。時計の歴史。リトル、ブラウンアンドカンパニー。p. 172。ISBN 0316853550。
