キャリアルーティングシステム

キャリア ルーティング システム( CRS ) は、シスコ システムズ社が開発したモジュール式の分散コア ルータです。サービス プロバイダーは、これを使用して、スケーラブルな IP 次世代ネットワーク (NGN) インフラストラクチャ上でデータ、音声、およびビデオ サービスを提供できます。ネットワーク トポロジでは、これらのルータは通常、サービス プロバイダー ネットワークのコアまたはエッジに配置されます。また、オーバーザトップ コンテンツプロバイダーや大企業でも使用されています。このルータは、Packet over SONET のチャネライズド OC3、OC12 ～ OC768、イーサネット テクノロジーの 1GE、10GE ～ 100GE など、幅広いインターフェイス速度とタイプをサポートしています。スタンドアロンの CRS-3 システムは 2.2 Tbit/s を処理でき、マルチシャーシ システムは 322 Tbit/s を処理できるように設計できます。

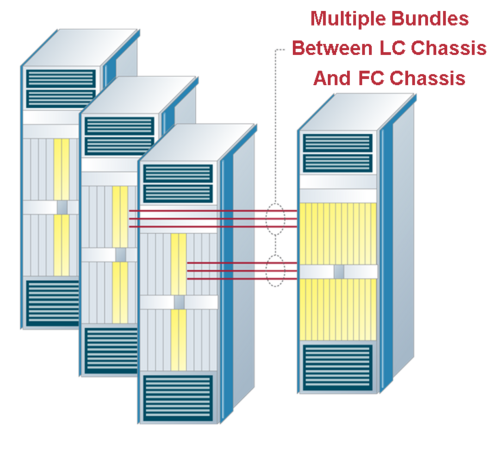

スタンドアロンのキャリア ルーティング システムは、ライン カード シャーシ (LCC) を使用して導入されます。この LCC の 3 つの主な機能ユニットは、ライン カード、スイッチング ファブリック、およびルート プロセッサです。ライン カードは、物理インターフェイス カードとモジュラ サービス カードで構成されます。物理的な接続には、光ファイバ ケーブルまたはツイスト ペアケーブルを使用できます。ルーティングの決定はルート プロセッサによって行われ、スイッチング ファブリックはルート プロセッサの入力に基づいてルーティングを処理します。CRS は、ハイエンドのキャリア グレード ルータ向けに設計され、CRS-1 でリリースされたと言われているIOS XRを実行します。マルチシャーシ導入では、ライン カード シャーシは、ファブリック カード シャーシ (FCC) と呼ばれる別の種類のシャーシとともに使用されます。このアーキテクチャにより、ライン カード シャーシやファブリック カード シャーシの数を増やすことでスケーラビリティが実現します。シングル シャーシ構成とマルチ シャーシ構成の両方で、CRS スイッチ ファブリックは 3 ステージの Benes アーキテクチャに基づいています。単一シャーシ システムでは、3 つのスイッチング ステージ (S1、S2、S3) がすべて 1 つのファブリック カードに含まれています。マルチシャーシ システムでは、S2 ステージはファブリック カード シャーシ内に含まれ、S1 ステージと S3 ステージはライン カード シャーシに存在します。

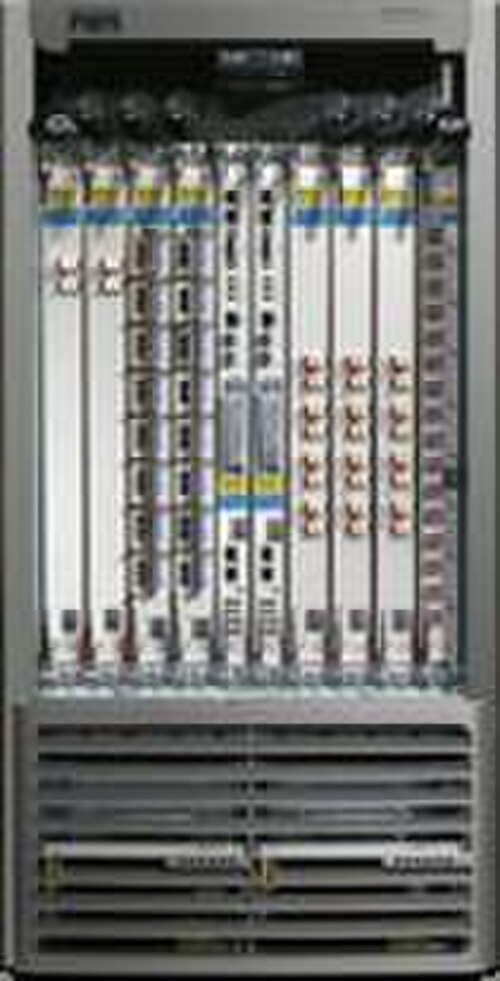

CRS ライン カード シャーシには、4 スロット、8 スロット、16 スロットの 3 種類があります。スロットの数は、シャーシに収容できるライン カードの数を示します。ファブリック カード シャーシには 1 種類しかありません。

•
  4スロット
•
  8スロット
•
  16スロット

• インターネットサービスプロバイダー
• モバイルネットワーク事業者
• オーバーザトップコンテンツ
• 有線サービス
• サービスプロバイダー: P、PE、ピアリング
• 大企業

シスコシステムズは、既存のCRSファミリーに新製品、キャリアルーティングシステムX、またはCRS-X（CRS-Ten）を追加することを発表しました。この製品は、同社が2004年に提供した最初のCRSモデル（CRS-1）よりも10倍高速になると予想されています。 ^[1] CRS-Xは、スロットあたり400 Gbit/sのシステムと言われており、前世代のハードウェアと下位互換性があります。発売時点で、CRS-Xファミリーには、改良されたファブリックおよびモジュラーサービスカードとは別に、3種類の物理インターフェイスカード（40x10GE、4x100GE、および2x100GE-Flex-40）があります。

Cisco は、CRS-X はバックツーバックおよびマルチシャーシ展開で使用でき、CRS-1、CRS-3、CRS-X はマルチシャーシ セットアップで共存できると述べています。プレス リリース (参照) では、Cisco AnyPort テクノロジーを搭載した CRS-X 400 GE ライン カードは、Cisco のCMOSフォトニック CPAK を使用して、競合ソリューションと比較して電力消費と熱放散を減らし、100 GE ポート密度を 3 倍に増加させるとも主張しています。ユニバーサル ポートの概念により、100G ポートを 2 つの 40G ポートまたは 10 つの 10G ポートとして使用するオプションが追加されます。40G は、4 つの 10G ポートとして再び使用できます。この製品は、Juniper Networksの T4000 および PTX コア ルーティング システム、そしておそらくAlcatel-Lucentの 7950 XRS に対抗することになります。

CRS-3 は、2010 年 3 月に発売された CRS シリーズの第 2 世代です。CRS-3 では、各ライン カード スロットの容量は 140 Gbits/s で、これは以前の CRS-1 世代の 3 倍以上の容量です。アーキテクチャは前世代のまま維持され、ハードウェアは CRS-1 システムと互換性があります。シングル シャーシ システムとマルチ シャーシ システムの他に、CRS-3 はバックツーバック構成もサポートします。この構成では、2 つのライン カード シャーシがバックツーバックで接続され、マルチ シャーシ構成の場合のようにファブリック カード シャーシは使用されません。この構成は、8 スロットおよび 16 スロット シャーシ モデルでのみ機能します。CRS-3 はIPoDWDMもサポートします。このソリューションは、プロアクティブな保護やコントロール プレーンの相互作用などのマルチレイヤー機能をサポートしながらトランスポート要素を削減し、運用コストと資本コストを削減します。AT&T社は100Gbイーサネットバックボーンを使用してライブネットワークでCRS-3をテストし、オランダの通信会社KPNテレコムは新しいNextGen IPバックボーンにCRS-3プラットフォームを選択しました。^[2]

CRS-1 は、2004 年に発売されたキャリア ルーティング システムの第 1 世代です。これは、コア ルータとして使用されていたCisco 12000ルータに代わるものです。CRS-1 の各スロットの容量は 40 Gbit/s です。CRS-1 は、スタンドアロン構成とマルチシャーシ構成の両方をサポートします。
