チェーンツール

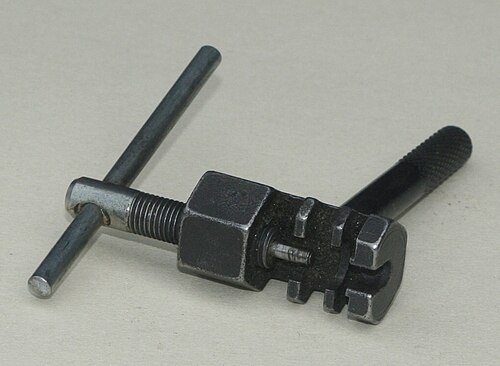

チェーンツールは、自転車のチェーンを「切断」して、同じツールで修理できるようにするために使用される小さな機械装置です。自転車のチェーンには、ピンで固定されたリンクとプレートがあり、これらのピンはチェーン ツールで押し出すことができます。ピンはネジで徐々に押し出されるため、ユーザーの意図に応じて、部分的に取り外すことも完全に取り外すこともできます。

チェーン ツールには、チェーンをツールに対して垂直に挿入できる位置が 2 つあります。1 つは可動ネジ部分の近く、もう 1 つは固定端のすぐ上の下の位置です。各位置には、一対の突出タブがあります。1 つはチェーンの 1 つのリンクの中央にフィットし、もう 1 つは次のリンクの中央にフィットします。チェーンが適切に配置されていると、ピンはツールの中央に保持され、可動ネジの先端がピンの端を押すことができます。ネジの端はピンよりもわずかに狭く、リンクを通してピンを押すことができます。ネジの端は、摩耗したときに交換できる取り外し可能な部品であることがよくあります。

ほとんどのチェーン ツールは、リンクに平らなプレートが付いているチェーン用に設計されています。スムーズなシフトを可能にするために複雑な形状のプレートが付いたチェーンには、設計と操作は同じですが、特定のチェーンのリンクにぴったり合うように断面が形作られたチェーンに突き出た耳が付いた特別なチェーン ツールがあります。これにより、ピンがツールのネジと垂直に揃うという重要な位置になります。

チェーン ツールの中には、ピンを挿入するよりも取り外す方が得意なものもあります。チェーン ピンは、完全に取り外されると、そのように特別に設計されていない限り、ツールで挿入するのが非常に困難になることがよくあります。ユーザーは、交換するピンを完全に取り外さないことで、一部のツールのこの制限を克服できます。ピンを押してチェーンを切断し、たとえば短くしますが、最も遠いプレートにしっかりと保持されるようにします。このようにすると、単純なチェーン ツールでもピンを元の位置に戻すことができます。

自転車のシンプルなチェーンを短くするにはチェーンツールが必要であり、また、上で説明したように、チェーンの再接続にも使用できることが多いが、チェーンの接続と切断を繰り返すことができるファストリリースチェーンリンクもある。これらは手で圧力をかけることで接続されるが、取り外すにはラジオペンチが必要になることが多い。これらのリンクは、常にチェーンの外側のプレートのペアに置き換わるため、2組の内側のプレートが結合される。フロントチェーンリングとリアスプロケットが1つしかない自転車（ハブギアやコースターブレーキハブを備えた自転車など）には、簡単に取り外せるCクリップでピンを所定の位置に保持するマスターリンクがチェーン上にある場合がある。マスターリンクの中には、上面が面取りされているものもあり、ディレイラーシステムのスムーズな操作を妨げる可能性がある。ディレイラーの供給業者の中には、自社のディレイラー製品に合うようにストレートプレートで作られたファストリリースリンク付きのチェーンを製造しているところもある。

高速リリース リンクが使用されている場合でも、リンク数と接続リンクの合計がたまたま必要な長さにならない限り、チェーンを短くするには通常、チェーン ツールが必要です。次の例を検討してください。

古いディレイラーチェーンを、付属の適切なファーストリリースリンクを含む新しいチェーンに交換するとします。古いチェーンはチェーンツールで切断して取り外され、リンクを数えると合計 112 個あることがわかります。新しいチェーンは同じ長さのはずですが、リンクを数えるとファーストリリースリンクを含めると 116 個あることがわかります (新しいチェーンのチェーンリンク数は、パッケージに記載されている数と必ずしも一致しません)。このタイプのチェーンには、この目的のために両端にインナープレートが設けられています。チェーンを短くした後はインナープレートの端が 2 セットになる必要があることを念頭に置くと、チェーンツールを使用して 4 つのリンクを完全に取り外すことができます。ファーストリリースリンクプレートは、アウタープレートのセットであるかのように手で取り付けられ、手の圧力だけで固定できます。使用される方法にはバリエーションがありますが、いずれの場合も通常はチェーンツールが必要になります。

•
  チェーンツールで自転車のチェーンを分解する
•
  チェーンツールで自転車のチェーンを組み立てる
•
  チェーンツールで自転車チェーンの外側プレート間の張力を緩和する
