自動潤滑システム

自動潤滑システム（ALS）は集中潤滑システム（CLS）とも呼ばれ、産業機械やエンジンの稼働中に指定された量の潤滑剤を分配ポイントに塗布する機械装置です。 ^[1]

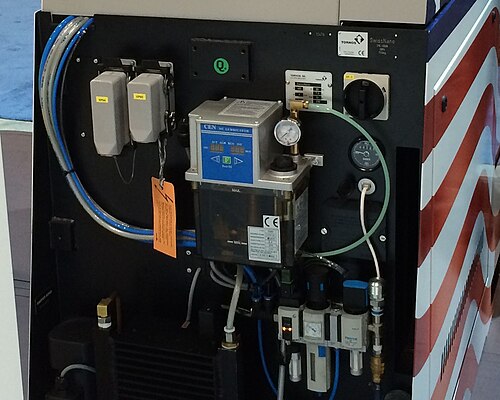

自動潤滑システムは、ポンプ、給油管、計量バルブ、インジェクターを備えたリザーバーで構成されています。自動潤滑システムは、スイッチを介して制御システムに接続されています。制御システムは、人間の入力を必要とする場合もあれば、コンピュータ化（コンピュータ数値制御またはCNC）されている場合もあります。^{[2] [3]}

手動システムよりも自動潤滑システムを使用する方が利点があります。

例えば、人的資源のコストが節約されます。機械の稼働中に届きにくい潤滑ポイントにアクセスする危険が回避されます。機械は稼働中に潤滑が行われるため、生産の中断が減ります。手動潤滑では潤滑過剰または潤滑不足が発生する可能性がありますが、自動潤滑システムでは測定された一定量の潤滑剤が塗布されます。(潤滑過剰は過熱、製品の劣化、ベアリングシールの損傷、余分な洗浄の必要性につながる可能性があります。潤滑不足はランニングコストの増加と機械の寿命の低下につながる可能性があります。) 効果的な潤滑は摩耗を減らし、したがって部品の寿命を延ばします。故障の頻度が少なくなります。適切な潤滑は摩擦を減らし、したがってエネルギー消費を減らします。^{[4] [5]}

自動潤滑システムは、潤滑剤の種類、潤滑剤の量を制御する方法、潤滑剤を分配する方法によって分類できます。^[6]

オイルシステムは、例えばCNCミルなどの固定機械で使用されます。グリースシステムは、トラック、採掘機械、建設機械などの移動機械で使用されます。自動潤滑システムに適した潤滑剤は、リンカーンベントメーターを使用して決定できます。潤滑剤の粘稠度、供給ラインの直径と長さ、動作温度などの要因が考慮されます。^[7]潤滑剤は、オイルであれグリースであれ、リザーバーから供給されます。システムは遠隔監視され、制御システムによって管理されます。^[8]このような要因の科学的研究は、トライボロジーと呼ばれます。^[9]

圧力リリーフシステム（ピストン潤滑システムまたは容積式インジェクター（PDI）システムとも呼ばれる）は、ピストンを使用して正確な量の潤滑剤を潤滑点に塗布します。圧力リリーフシステムは、塗布する潤滑剤の量を正確にする必要があるときに使用されます。^[10]

抵抗油潤滑装置は、出口の抵抗を利用して潤滑剤の連続的な流れを制御します。さらに、比例アダプターまたはオイルメーターアダプターによって制御されます。抵抗油潤滑装置は、潤滑剤の正確な量がそれほど重要でない場合に使用されます。^[11]

自動潤滑システムにはさまざまな給油ラインシステムがあり、これにはシングルラインプログレッシブシステム、シングルラインパラレルシステム、デュアルラインパラレルシステム、ミスト潤滑、マルチポート直接潤滑装置が含まれます。^{[12] [13]}

シングルラインプログレッシブシステムは、潤滑剤の流れ自体を利用して、個々の計量バルブとバルブアセンブリを循環させます。バルブの循環により、特定の直径（ボア）のシリンダー内でピストンが前後に移動します。ピストンが前方に移動すると、潤滑剤が押し出され、次のピス​​トンが前方に移動します。バルブの出力は固定量ですが、各ピストンが前後に移動する時間は変更でき、事前にプログラムできます。潤滑ポイントは直列に配置されています。^[14]

産業機械用の最初のシングルライン並列システムは、1937 年に米国の リンカーン エンジニアリング(現在はリンカーン インダストリアルとして知られています) によって導入されました。

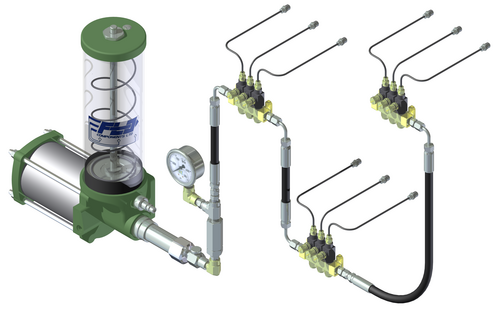

シングルラインパラレルシステムは、油圧を使用して、1台の機械、1台の機械上の異なる潤滑ポイントゾーン、または複数の別々の機械に潤滑剤を塗布することができます。潤滑剤の必要量が潤滑ポイントごとに異なる場合に最も便利です。このタイプのシステムでは、中央ポンプステーションが単一の供給ラインを介して複数のインジェクターに潤滑剤を自動的に供給します。各インジェクターは単一の潤滑ポイントに供給され、独立して動作し、必要な量の潤滑剤を供給するように個別に調整できます。^{[15] [16]}

システムが起動すると、ポンプがシステム全体の潤滑剤の圧力を設定値まで上げます。圧力スイッチは、潤滑剤がすべての潤滑剤分配ポイントに到達したことを制御システムに知らせます。ポンプが停止し、システムから圧力が排出され、潤滑剤はポンプリザーバーに戻ります。^[16]

デュアルライン並列システムも油圧を使用して計量された量の潤滑剤を塗布します。交互パターンでは、1つのラインが油圧を生成し、もう1つのラインが圧力を放出します。デュアルライン並列システムは、1つのポンプと比較的小さな直径の供給ラインを使用して、数千フィートに渡って配置された数百の潤滑剤分配ポイントに潤滑剤を塗布することができます。^[17]

マルチポイント直接潤滑システムでは、制御システムを使用して駆動モーターを作動させ、一連のカムを回転させ、潤滑剤分配ポイントでインジェクターを作動させます。このタイプのシステムは設計とトラブルシューティングが容易です。付属品なしで自動潤滑を実現できます。^[18]
