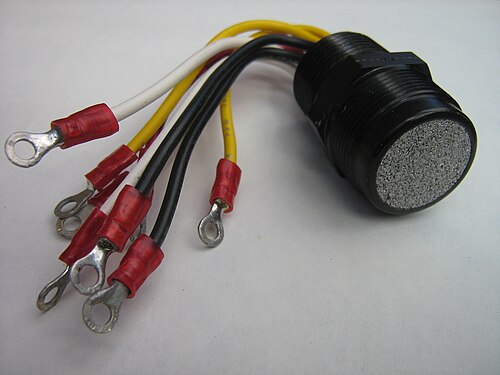

触媒ビーズセンサーは、ペリスターと呼ばれるガスセンサーファミリーの可燃性ガス検出に使用されるセンサーの一種です。
原理
触媒ビーズセンサーは、それぞれがアルミナビーズに埋め込まれた細い白金線のコイル 2 つで構成され、ホイートストンブリッジ回路で電気的に接続されています。ペリスタの 1 つには酸化を促進する特殊な触媒が含浸されており、もう 1 つは酸化を抑制するように処理されています。コイルに電流が流されると、触媒ビーズでガスの酸化が容易に起こる温度 (500～550 °C) に達します。可燃性ガスを通過させると温度がさらに上昇し、触媒ビーズ内の白金コイルの抵抗が増加して、ブリッジのバランスが崩れます。この出力の変化は、ほとんどのガスに対して 100% LELまで、またはそれを超えると線形であり、応答時間は警報レベル (約 20% LEL) を検出するのに数秒かかります。[1]酸化には 少なくとも 12 体積%の酸素が必要です。
問題
- 触媒中毒- ガスが触媒表面に直接接触するため、状況によっては触媒が不活性化される可能性があります。
- センサードリフト - 動作条件や周囲の条件によっては感度が低下する場合があります。
- 故障モードには、中毒や焼結物の詰まりなどがあり、定期的なメンテナンス チェック中に明らかになります。
参照
参考文献
- ^ 「触媒ビーズセンサー」(PDF) 。 2014年11月10日時点のオリジナル(PDF)からアーカイブ。 2008年1月20日閲覧。
