キヤノン EOS フラッシュシステム

キヤノンのEOS フラッシュ システムとは、キヤノンのフィルム( 35mmおよびAPS ) またはデジタルEOS一眼レフ カメラで使用される写真用フラッシュ装置と自動化アルゴリズムを指します。このシリーズは 1987 年に初めて導入されました。新しいフラッシュ露出計測システムが導入されるにつれて、このシリーズは長年にわたって何度も改訂されてきました。主な測光技術は、A-TTL、E-TTL、および E-TTL II として知られています。

EOS フラッシュ システムはワイヤレス マルチ フラッシュ コントロールが可能で、カメラ本体に取り付けられたマスター フラッシュ ユニットIR (ST-E2) またはRF (ST-E3-RT) トランスミッターは、最大 3 グループ (光学) または 5 グループ (無線) のフラッシュ ユニットをコントロールできます。Canon EOS 7Dは、マスター スピードライトまたは IR トランスミッターを使用せずにスピードライトをワイヤレスでコントロールできる最初の Canon 本体です。他の 4 つの EOS モデル ( 60D、600D、650D、70D、および700D ) もワイヤレス フラッシュ機能を備えています。7D は 3 つのスレーブ グループを処理できます。他のカメラは 2 つのスレーブ グループを処理できます。

Canon は、フラッシュ製品向けに、A-TTL、E-TTL、E-TTL II といういくつかの異なる測光システムを導入しました。各システムは、適切なフラッシュ露出を実現するための異なるアプローチを表しています。

A-TTL ( Advanced-Through The Lens ) は、フラッシュをサポートするために拡張されたレンズを通して測光する (TTL) 方式です。カメラ内部のセンサーが、露出中にフィルムから反射される光の量を読み取ります。センサーが露出が十分であると判断すると、フラッシュパルスを終了します。A-TTL は、カメラがプログラム露出 (P)モードのときに、露出測定中に短いプリフラッシュを追加するフラッシュ露出システムです (EOS ファミリーより前)。^[1]このプリフラッシュから返される光の量は、P モードでの絞りとシャッタースピードの適切なトレードオフを決定するために使用されます。特定のフラッシュユニットと、それがバウンスするように設定されているかどうかに応じて、プリフラッシュは赤外線の場合もあれば、通常の白色フラッシュの場合もあります。A-TTL システムでは、プリフラッシュの戻り光を読み取るセンサーはフラッシュユニットにあります。これにより、特にフィルターを使用する場合に、フィルターがレンズを覆う (ただし、レンズの外側のセンサーは覆わない) ため、設定が不正確になるという問題が発生しました。初期の Canon EOS カメラの中には、プログラムされていない露出モードで A-TTL プリフラッシュを使用して「範囲外」の状態を検出したものもありました。「範囲外」の警告機能は、特許の競合が原因で、後のモデルでは削除されたと言われています。

評価測光（E-TTL）は、より正確な露出を得るためにメインフラッシュの前に短いプリフラッシュを使用するキヤノンEOSフラッシュ露出システムです。ミラーボックスのベースに取り付けられた専用のフラッシュ測光センサーを使用するTTLおよびA-TTL測光とは異なり、E-TTLは周囲光測光に使用されるものと同じ評価測光センサーを使用します。^[1] TTLと同様に（A-TTLの実際のフラッシュ測光と同様ですが、プリフラッシュは除きます）、センサーはカメラに内蔵されており、レンズを介して露出を取得します。そのため、レンズに追加されたフィルターもE-TTLの読み取りに影響し、より正確な露出情報をカメラに提供します。

プリフラッシュはメインフラッシュの直前に発生し (カメラ/フラッシュを後幕シンクロモードで使用する場合を除く)、ほとんど知覚できませんが、注意深く見れば見ることができます。プリフラッシュは、生物に望ましくない反応を引き起こす可能性があります。たとえば、人間はプリフラッシュに反応して瞬きし、メインフラッシュが発生する頃には目を閉じている可能性があります。フラッシュ露出ロック (FEL) を使用する場合、FEL がアクティブになるとプリフラッシュが発光します。

フィルムカメラで使用する場合、E-TTL には A-TTL に比べて 2 つの大きな欠点があります。^[2] 1 つ目は、カメラが周辺光量測定に使用するのと同じセンサー (ビューファインダー アセンブリのプリズムの上にある) を使用して測定を行うため、隆起したミラーによって光が測定センサーに届かないため、露出中に測定することができません。つまり、露出中にフラッシュを消すことができず、シャッターが開いている間に照明が変化すると、露出オーバーになる可能性があります。たとえば、鏡面が動いて光がレンズに直接反射したり、別のカメラのフラッシュが同時に点灯したりした場合などです。 2つ目は、E-TTLアルゴリズムは測光対象の被写体がAFセンサー^[1]の下にあると想定し、露出計算をフレーム内のそのセンサーの位置に合わせてバイアスするため、画像の他の領域の明るさを考慮しない設定が選択される可能性があり、選択されたAFセンサーが低反射率の領域をカバーしている場合は露出オーバーになり、選択されたセンサーが高反射率の領域をカバーして明るい鏡面ハイライトを生成する場合は（より一般的には）露出不足になります。

E-TTL II はE-TTL のソフトウェア改良版であり、 2004 年のCanon EOS-1D Mark II以降に導入されたすべての EOS カメラの標準となっています。E-TTL II はフラッシュ ユニットではなく本体に実装されているため、既存の E-TTL フラッシュ ユニットと EF/RF レンズを使用できます。

E-TTL II の主な改善点は、従来の E-TTL システムでは通常はうまく機能しない難しいシーンでも処理できるため、より自然なフラッシュ露出が得られることです。このような改善が可能なのは、E-TTL II がレンズから被写体までの距離情報を計算に組み込んでいるためです (レンズからカメラ本体に距離情報が伝達されます) ^{[3] 。これにより、フラッシュ出力のおおよその}ガイド ナンバーの決定に役立ちます。フラッシュ測光システムは AF システムとリンクされなくなりましたが、E-TTL 測光では、選択された AF ポイントにバイアスが与えられます。代わりに、E-TTL II は、被写体の距離情報 (利用可能な場合) と組み合わせて、シーンの周辺光レベルとフラッシュ前の光レベルを比較して被写体の位置を判断します。これにより、写真家は、フラッシュ測光システムを誤ることなく、フォーカスをロックしてシーンを再構成する柔軟性が得られます。E-TTL などのシステムでは通常フラッシュ測光システムを誤らせる「ホット スポット」(反射率の高い領域) も計算では無視されます。

スピードライトは、キヤノンのEOSシリーズのカメラで使用する外付けフラッシュの商標です。^[4]これはニコン社のフラッシュの「スピードライト」ブランドと似ていますが、混同しないでください。スピードライトの名前は、リコーのフラッシュユニットの無関係な製品ライン、たとえばリコースピードライト202にも使用されています。 ^[要出典]

スピードライトという名前は、ストロボフラッシュが、フラッシュバルブなどの以前の写真照明システムや、一部のスタジオで使用されている連続照明よりもはるかに短く、より強力な光のバーストを生成することを示すために付けられました。^{[引用が必要]}

モデル番号はデシメートル単位のガイドナンバーを示します。例えば、430EXのガイドナンバーは100ISOで43メートル（141フィート）です。^[5]

2012年秋に発売されたスピードライト90EXは、同社初のミラーレス一眼カメラEOS M専用に設計された非常に小型のユニットである。単4電池2本で動作し、ワイヤレスフラッシュコントローラーとしても使用できる。発売当初、90EXはEUで販売されるすべてのEOS Mキットに同梱されていたが、米国では同梱されていなかった^{[6] [7]。}

スピードライト160Eは、ガイドナンバー16m（52フィート）のコンパクトなベーシックフラッシュで、1988年にEOS 750/850に搭載されて発売されました。^{[8]スピードライトの中では、単3アルカリ電池ではなく、} 2CR5リチウム写真電池で駆動する点がユニークです。1990年に200Eに置き換えられました。

スピードライト200Eは160Eのマイナーアップグレードで、出力がGN20m（66フィート）に上がり、通常のAA電池を使用できるようになりました。^[9]

2000 年に発売された Speedlite 220EX は、ガイドナンバー 22 m (ISO 100) のコンパクトなエントリーレベルのフラッシュ ユニットです。単三電池 4 本で動作し、ワイヤレス機能は備えていません。

スピードライト270EX（2009年3月発売^[10]）と270EX II（2011年2月発売^[11]）は、ガイドナンバー27m（ISO 100）のコンパクトなエントリーレベルのフラッシュです。

270EX は、28～55 mm レンズをカバーするズーム ヘッドとバウンス ヘッド機能を備えています。270EX II では、ワイヤレス スレーブ モードとリモート シャッター トリガーが追加されています。

スピードライト300EZは、1987年にEOS 650とともにEOSシステムが導入されたときに発売されたコンパクトなズームフラッシュです。^[12]ガイドナンバーは30m（98フィート）で、単三電池4本を使用し、28〜70mmの範囲のEFレンズに照射角を合わせるためにフラッシュヘッドを自動的にズームする機能を備えています。^[13]また、暗い環境でのオートフォーカスを補助するために、被写体に赤い線のパターンを投影する可視光補助AFイルミネーターも備えています。

2011年、キヤノンはLEDライトを内蔵した新しいフラッシュを発表しました。ある評論家は、このフラッシュがキヤノンのフラッシュラインナップの中で「270EX IIと430EX IIの間に位置する」まったく新しいニッチを占めていると指摘し、以前のモデルに取って代わるものではないと付け加えました。^[14]

LEDは、写真を撮る前に薄暗い場所でも対象物を見るためのスポットライトとして使用できますが、^[15]主にビデオ撮影用の補助光として使用されます。 [ ^14]前述のレビュー担当者は、LEDが状況によっては標準的な懐中電灯の代わりに使用できるとも述べています。^[14]

このユニットは、E-TTL 機能と出力レベルの点で 430EX と非常によく似ています。400 シリーズ システムのような LCD 画面はありませんが、ズーム位置やその他の機能を示す LED がいくつか付いています。これは、1995 年に発表された最初の E-TTL カメラである EOS 50 (Elan II) と EOS 50e (Elan IIe) の専用フラッシュとして販売された、Canon 初の E-TTL ユニットです。

キヤノンのモデル番号 400 番台の外付けフラッシュは、中価格帯の外付けフラッシュである傾向があります。これらのフラッシュはすべて、回転ヘッドを介してフラッシュの方向を調整できる機能を備えている傾向があり、これにより、写真家は壁、天井、その他の物体にフラッシュを反射させて、被写体に当たる光を拡散し、カメラ内蔵フラッシュに伴う強い影を減らすことができます。400 シリーズは、主にリモート コントローラーがない点で、上位の 500 シリーズと異なります。

Speedlite 420EX は、以前 Canon が製造していた外付けフラッシュです。Speedlite 420EX は Canon の旧型中級フラッシュの 1 つで、2005 年に 430EX に置き換えられました。主に、エントリーレベルのフラッシュからステップアップしたいユーザーや、より高度な Speedlite 550EX フラッシュとともにスレーブ フラッシュとして使用したいユーザーを対象としています。

前モデルの380EXと比較すると、わずかにパワーアップし、オートフォーカス補助光、ティルトとスイベル（380EXはティルトのみ）が改良され、キヤノンのワイヤレスマルチフラッシュシステムのスレーブとして機能する機能も備えていた。^[16] 380EXと同様に、420EXにはユーザーコントロール（高速シンクロの有効化と無効化以外）はなく、露出補正や後幕シンクロなどのフラッシュ関連の設定は、本体を使用して設定する必要があった。

オートフォーカス アシスト システムは、1 ～ 7 個のオートフォーカス ポイントを持つ Canon のオートフォーカス レイアウトをカバーするように設計されており、ハイエンドのボディで使用される 45 ポイントのオートフォーカス レイアウトをカバーするようには設計されていませんでした。2 つのランプを使用して水平パターンと垂直パターンを投影し、それらのオートフォーカス レイアウトで使用されるオートフォーカス センサーのライン感度と一致しました。使用するボディとユーザーのオートフォーカス センサーの選択に応じて、どちらかまたは両方のパターンが投影されます。

スピードライト430EX ^[17]は、420シリーズの後継機として2005年8月22日に発売されました^{[18] 。}ガイドナンバーは141フィート/43メートル（ISO 100および105mm時）です。^{[17] [19]}

580 スピードライト シリーズ、ST-E2 フラッシュ コントローラー、7D Mark II などのカメラを含む、キヤノンの赤外線制御システムをサポートするフラッシュ、フラッシュ コントローラー、またはカメラで、ワイヤレス光学制御スレーブとして使用できます。TTL、E-TTL、E-TTL II をサポートします。

フラッシュヘッドは上（90°）、右（90°）、左（180°）に回転できます。^[20]回転機能により、写真家は壁、天井、その他の物体にフラッシュを反射させ、被写体に当たる光を拡散させ、カメラ内蔵フラッシュに伴う強い影を軽減することができます。

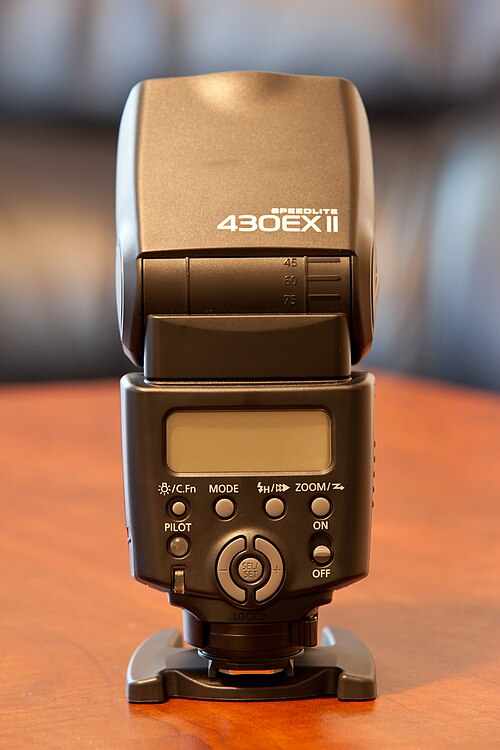

430EX II ^[19]は2008年6月10日に発表され^{[21] [22]}、より強力なオールメタルフットとクイックリリース機構、静かなフラッシュリサイクル、20%短縮されたリサイクルタイム、カメラのメニューシステムによるセットアップのサポートが追加され、前モデルから改良されました。

430EX III-RTは2015年7月に発表され、2015年9月に出荷されました。^[23]小型、軽量、高速化、旋回角度の増加、コントロールの改良、キヤノンの新しい無線制御システムとのマスターおよびスレーブ互換性に加え、以前の赤外線/光学制御システムのスレーブとしての機能も備えています。

スピードライト470EX-AIは、2018年2月25日に発表された、キヤノンのEOSシリーズのカメラで使用するために製造された外付けフラッシュです。これは、AIバウンスを搭載したキヤノン初のフラッシュであり、「最適なバウンス角度を決定し、適切なカメラ露出とフラッシュ出力を捉える位置に回転します。」^[24]

キヤノンのモデル番号 500 番台と 600 番台の外付けフラッシュは、ハイエンドの外付けフラッシュである傾向があります。これまでの 3 つの製品には、他のフラッシュをワイヤレスで制御できるコントローラーが含まれています。もう 1 つの共通機能は、スイベル ヘッドを使用してフラッシュの方向を調整できることです。スイベル機能により、写真家は壁、天井、その他の物体にフラッシュを反射させ、被写体に当たる光を拡散し、カメラ内蔵フラッシュに関連する強い影を減らすことができます。

スピードライト550EX（1998年9月発売）は、キヤノンがEOSシリーズのカメラ、主にキヤノンEOS 3で使用するために製造したフラッシュです。550EXは、他のフラッシュをワイヤレスで制御できるコントローラーとして機能します。^[25] 2004年後半にスピードライト580EXが発売されるまで、550EXはキヤノンの最高級フラッシュでした。

スピードライト580EX（2004年に480ドルで発売）^{[26] [27]}とスピードライト580EX II ^[28]は、キヤノンがEOSシリーズのカメラで使用するために製造したフラッシュです。580EXの後継機として、2008年初頭にスピードライト580EX IIが発売されました。500EXシリーズのフラッシュは、他のフラッシュをワイヤレスで制御できるコントローラーとして機能します。また、最大フラッシュ出力が430EXユニットよりもわずかに高く、ケースの耐久性も高くなっています。

580EX IIの主な特徴としては、内蔵PCターミナル、簡単にロックできる金属製の脚、より速いリサイクル時間、静かな充電、はるかに使いやすいバッテリーカバー、カメラのメニューシステムによるセットアップのサポートなどが挙げられます。^{[29] [30]}

このユニットは、周囲にシリコン ガスケットが付いており、湿気や天候に対して完全に密閉されています。ただし、LCD の EL バックライト (580EX II はシンプルな LED バックライトを使用) や専用のマスター/スレーブ スイッチなど、以前のモデルの優れた機能の一部は削除されています。どちらのユニットも日本製です。

スピードライト600EX-RT ^{[31]は、2012年3月2日に新しい}キヤノンEOS 5D Mark IIIと同時に発表されました。^[32] 600EX-RTは、同時に発表されたスピードライトST-E3-RT送信機と互換性のある新しい双方向2.4GHzワイヤレス無線通信を備えており、スピードライト580EX II、580EX、550EX、430EX II、430EX、420EX、320EX、または270EX IIフラッシュの任意の組み合わせの光トリガーとの下位互換性もあります。

600EX-RT と ST-E3-RT はどちらも、無線送信 (RT) モードでは使用に関する法的制限を受ける可能性があります。これらのユニットに付属するキヤノンの公式文書「使用地域と制限」には、ユニットが現地の電波規制に準拠している 58 か国が記載されています。記載されていない国には、南アフリカ共和国、イスラエル、アルゼンチン、パキスタンなどが含まれます。お客様には、「この製品を設計されていない地域で使用しないでください」とアドバイスされています。^[33]

600EX II-RT（2016年6月）では、フラッシュ発光などの機能が改善されました。^[34]

スピードライトEL-100は、2018年10月から販売されているコンパクトサイズのフラッシュです。重さはわずか190g（電池なし）で、回転とバウンスを完全にサポートし、マスターモードで他のスピードライトフラッシュを制御する機能も備えています。^[35]

スピードライト EL-1 は 2020 年 10 月に発表され、2021 年 2 月に発売され、キヤノンの主力フラッシュとして 600EX II-RT に代わる製品となりました。

新しい機能には、充電式リチウムイオンバッテリーパック (LP-EL)、アップグレードされたキセノンフラッシュチューブと内部冷却システム、およびキヤノンの EOS-1D カメラと同じ基準の防塵・防水機能が含まれます。

スピードライトトランスミッターST-E2は、キヤノンのフラッシュ用のカメラに取り付ける赤外線コントローラーです。 ^[36 ]これにより、ワイヤーを接続することなく、カメラから離れた複数のフラッシュをE-TTLモードで発光させることができます。^[37]

ST-E2 によってトリガーされるフラッシュは、グループ A またはグループ B のいずれかに割り当てることができ、ST-E2 は、2 つのグループ間のフラッシュ出力のユーザー設定比率で構成でき、比率は 8:1 から 1:8 まで半段単位で変化します。

ST-E2 はハイスピードシンクロにも対応していますが、後幕シンクロやストロボフラッシュには対応していません。

内蔵のフォーカスアシストライトにより、ST-E2 は暗い場所でもカメラのフォーカスを補助することができます。

Speedlite 550EX、580EX、580EX II、および 600EX-RT フラッシュ (マスター フラッシュとして使用される場合) は、スレーブ フラッシュとの通信にメイン フラッシュ チューブからのプリ フラッシュの変調を使用します。ST-E2 もこの目的で変調フラッシュ チューブを使用しますが、近赤外線フィルターが取り付けられています (他の用途はありません)。屋内では 10 ～ 15 m、屋外では 8 ～ 10 m の範囲が想定されています。

ST-E2 は 2CR5 リチウム電池 1 個を使用し、1500 回の送信が可能と言われています。

スピードライトST-E3-RT ^[38]も2012年3月2日に発表されました。^[32]このスピードライトは、30mの範囲で双方向2.4GHzワイヤレス通信を実現する新しい機能を備えていますが、従来のIRベースのスピードライトを制御することはできません。ST-E3-RTにはフォーカスアシストライトはありませんが、より一般的に入手可能な単三電池を使用し、高速同期をサポートしています。

ST-E3-RT IIは2021年2月4日に発表され、2枚目幕シンクロの制御、スピードライトEL-1の低電力1/8192マイクロフラッシュのサポート、E-TTL設定を保存して手動で調整できるFEメモリなどが追加されました。これらの改良はすべて、キヤノンのサービスセンターでオリジナルのST-E3-RTに後付けすることができます。^[39]

ST-E10 ^{[40] [41] は}、EOS R3と同時に2021年9月に発表された、マルチファンクションシューを搭載したカメラ用の小型軽量の無線フラッシュコントローラーです。30メートルの距離にある5つのスピードライトグループを制御できます。スピードライトの1つからカメラをリモートトリガーすることもできます。

ユニットの唯一のコントロールは、カメラのフラッシュ コントロール設定へのショートカットである MENU ボタンです。フラッシュの設定はすべて、カメラのメニューまたはデバイスの Canon Connect アプリを使用して行います。カメラから電源が供給されるため、電池は不要で、フォーカス アシスト ライトはありません。

キヤノンは現在、マクロ撮影用のフラッシュ製品を3つ生産している。

• マクロツインライトMT-26EX-RT ^{[42] [43]}
• マクロツインライトMT-24EX ^[44]
• マクロリングライトMR-14EX II ^[45]円形フラッシュ（以前のMR-14EXモデルの後継機）

キヤノンはスピードライト製品用のアクセサリーもいくつか販売しています。その中には

• オフカメラシューコード OC-E3、^[58]
• コンパクトバッテリーパック CP-E4（外付けバッテリー）
• オフアクシスフラッシュを可能にするスピードライトブラケットSB-E2
• マルチファンクションシューアダプターAD-E1は、古いホットシュー付きの特定のアクセサリをマルチファンクションホットシューに取り付けた場合でも耐候性を維持します。^[59]
