Calcompプロッター（ CalCompプロッターと呼ばれることもある）は、カリフォルニアコンピュータプロダクツ社（ CalcompまたはCalComp ）の最も有名な製品でした。[ 1 ] [ 2 ]
1959 年に発表されたCalcomp 565 ドラムプロッター[ 3 ] [ 4 ]は、販売された最初のコンピュータグラフィックス出力デバイスの 1 つです。コンピュータは、11 インチ (280 mm) 幅のドラムの回転と、ドラム上のペンホルダーの水平移動を 0.01 インチ (0.25 mm) 単位で制御できました。ペンは、ドラム上をスクロールする紙にバネで押し付けられました。ソレノイドは、ペンを紙から持ち上げることができました。この構成により、コンピュータ制御で線画を作成することができました。後に、Calcomp は、非常によく似ているが、 30 インチ (760 mm)幅のドラムを備えたモデル 563 を製造しました。

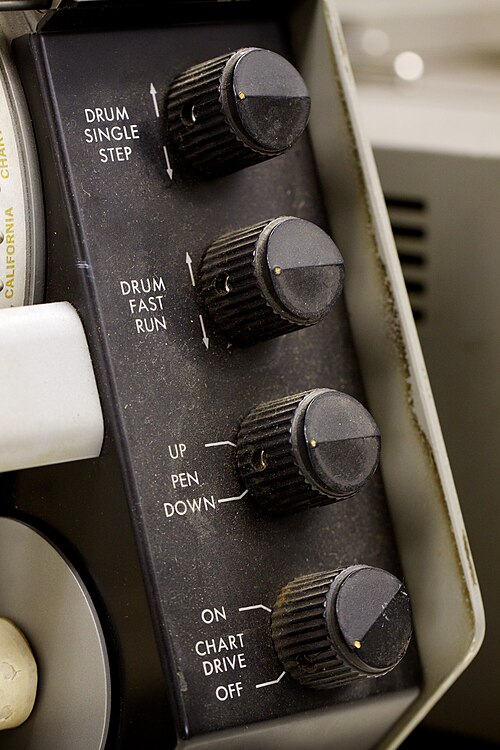

用紙ロールの長さは120フィート（37メートル）でした。巻き取りリールの上にある金属棒から、印刷済みの原稿を切り離して取り出すことができました。その後、手動操作でドラムを巻き取り、新しい用紙の端を巻き取りリールにテープで固定しました。標準のペンはボールペンでしたが、液体インクペンも用意されており、通常は出版用の高品質な原稿に使用されました。必要に応じて、他の種類の用紙をドラムにテープで固定することもできました。この目的のために、電動の用紙供給リールと巻き取りリールを停止するためのチャート駆動スイッチが備えられていました。
IBMは、低価格帯の科学計算機であるIBM 1620、そして後にIBM 1130で使用するために、Calcomp 565をIBM 1627 [ 5 ]として販売しました。これはおそらく、IBMが自社のコンピュータに接続することを許可した最初の非IBM製周辺機器でした。
1962年にブレゼンハムの線アルゴリズムを開発するために、IBM 1401に接続されたCalcompプロッターが使用されました。 [ 6 ]
問題の機械は、カルコンプ702プロッターである。
コンピュータへ
、CalComp 565デジタルプロッターでオフラインでプロットされた。
当社のCalComp 565グラフプロッター（別名IBM 1627）
