ケーブル手すり

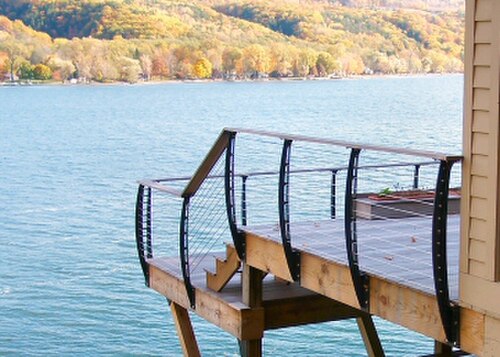

ケーブル手すり、またはワイヤーロープ手すりは、充填材としてスピンドル、ガラス、メッシュの代わりに水平または垂直のケーブルを使用する安全レールです。

ケーブル手すりは、従来のピケットよりもずっと細いため、遮るもののない視界を確保するために、従来のピケットの代わりによく使用されます。また、ケーブル手すりはよりモダンな外観を呈するため、この理由でよく選ばれます。

既存の手すりシステムにケーブルアセンブリを取り付けることで（ケーブルインフィル^[1]と呼ばれる）、メンテナンスの手間を大幅に軽減することができます。

このタイプの手すりシステムには過度の荷重要件^[2]があるため 、ケーブル手すりの成功には後工程の施工が重要です。

ケーブル手すりは、ケーブルを張ることによって端の支柱に力が加わるため、他の多くのタイプの手すりに比べて非常に剛性の高いフレームが必要です。建築基準法の要件を満たすには、4インチの球を使用してケーブルのたわみが最小限になるようにケーブルを張る必要があります。^[2]メーカーは、同じ結果を得るためにさまざまな方法を使用しています。あるメーカーは、アルミニウムシステムでは厚い壁と網状の支柱を使用し、ステンレスシステムでは厚い側壁のみを使用しています。一般的なフレームタイプは、スチール、ステンレス鋼、押し出しアルミニウム、または木材で作られています。

必要とされる合計最小高さは、地域や住宅用か商業用かの用途に応じて建築基準ごとに異なります。地方都市の基準は、州、国、国際基準よりも優先されます。ほとんどの州では、住宅用基準は高さ 36 インチです。ただし、カリフォルニア州^[3]のように、住宅用手すりの必要高さが 42 インチであるなど、例外もあります。一方、商業用の国際建築基準では、手すりの高さは最低でも 42 インチにする必要があります。支柱は床取り付け型、または鼻隠し/側面取り付け型がありますが、手すりの高さは床から手すりの上部までで測定されます。

ケーブル部品間の間隔に関するガイドラインは単純明快です。国際建築基準法 ICC ^[4]によれば、ケーブル間の開口部は 4 インチを超えてはなりません。さらに、4 インチの球が開口部を通過できないようにする必要があります。支柱間の間隔は、アセンブリ全体にわたって (可能な場合) 一定に保つ必要があります。36 インチの支柱または 42 インチの支柱の場合、2 本のケーブルの間に 4 インチの球を押し込んだときにケーブル間のたわみを最小限に抑えるために、4 フィートの間隔 (中心から中心まで) が推奨されます。このような基準に対応するために、手すりプロジェクトでは、支柱の間隔によって生じるケーブルのたわみを考慮して、ケーブル間の間隔を 3 ½ インチ以下にすることができます。この構成により、4 インチの球の要件への準拠が合理化されます。

ケーブルは引張強度が非常に強く、これらの用途では破断強度が 1000 ポンドを超えており、手すり (ICC コードでは「ガード」) の充填材として適しています。一般的な直径は、住宅用では 1/8 インチ、3/16 インチ、商業用では 3/16 インチと 1/4 インチです。^{[5]ケーブルとストランド (}ワイヤーロープ とも呼ばれる) には多くの種類があります。ケーブルとストランドは、亜鉛メッキ炭素鋼、タイプ 304 ステンレス鋼、または耐腐食性の高いタイプ 316 ステンレス鋼 (沿岸地域に最適) で利用できます。最も一般的なケーブル構造は 1x19 タイプの構造ストランドで、これは 19 本のケーブルを 1 つの束に撚り合わせたものです。一方、たとえば 7x7 は 7 本のケーブルを撚り合わせた 7 つのケーブル束になります。このタイプのステンレスストランドは、亜鉛メッキに比べて伸びが制限されるように設計されており、^[6]長期的なケーブル手すりのソリューションとして適しています。ヨットのステーや支線に長年使用されており、屋外での耐久性と強度が実証されています。

ケーブルの柔軟性は、ケーブル手すりを設計する際に重要な考慮事項です。古いUBC（統一建築基準法）と新しいICC（IBCとIRC）^[4] コードでは、4インチの球がガードレールの障壁のいかなる部分も通過してはならないと規定されています。水平または垂直のケーブルレールでは、張力がかかったケーブルは、4インチの球が通過できないほど剛性でなければなりません。この剛性に影響を与える要因は、ケーブルの張力、中間支柱（またはケーブルスペーサー）の間隔、ケーブルの直径、上部レールキャップの材質、ケーブル間の間隔です。^[7] 4インチ球テストの適用は通常、4インチ球の背後にある力を解釈するコード施行担当者の裁量に委ねられているため、ポスト間の48インチのスペースでケーブル間隔が3インチを超えないようにすることをお勧めします。

ケーブル張力:高さ 36 ～ 42 インチにわたって 10 本以上のケーブルが 200 ～ 400 ポンドで張られている場合、端柱に信じられないほどの張力が発生します。端柱にかかるケーブルの張力を過小評価すると、安全上の問題が発生する可能性があります。ケーブルがたわみすぎて体の一部がすり抜けてしまう場合や、ケーブルが端の金具から「抜けて」しまい、ケーブル レールが破損する場合があります。端柱の設計が適切でないと、許容できない量のケーブルたわみを生じさせることなく、ケーブルを適切に張ることができないレールになります。張力調整ハードウェアが取り付けられる端柱は、目に見えるほどたわまない構造にする必要があります。

ポスト間隔:中間ポストは、上部レールの取り付け部となるポストで、貫通するケーブルを支えるための垂直の穴の列があります。ポスト間隔はケーブルの剛性の主な要因であるため、ポスト間隔は非常に重要です。一般的に、ポスト間隔は中心から 5 フィート以下にすることをお勧めします。一部のメーカーでは、中心から 3 フィート以下にすることを要求しています。ポスト間隔の理由は、ケーブル端継手の機械ねじの負荷容量 (ねじが破損する前にどれだけの張力をかけられるか) に関するものよりも重要です。ケーブルの中央のドロップが大きいほど、張力調整装置の重量が大きくなり、ねじにかかる負荷が大きくなります。耐力は負荷よりも大きくなければなりません。

ケーブルの直径と特性:次の変数はケーブルの直径です。ケーブルは、ICC の荷重強度要件を満たす任意のワイヤーロープにすることができます。^[7] 最も入手可能なタイプは、1x19 1/8"、1 x 19 5/32"、1x19 3/16"、7x7 3/16"、および 1x19 1/4" です。1 x 19 ケーブルは入手可能なケーブルの中で最も剛性が高く、上記の最初の段落のとおり、4 インチ球テストに対する耐性が高く、同様に 4 インチ以上の物体がケーブルをすり抜ける可能性が低くなります。316 ステンレス鋼は、伸びにくく、長期メンテナンスが少なく、耐腐食性があるため、好まれます。^[8]

トップ レール:トップ レールの素材は、ケーブルの複合力によって圧縮されるため、強度がなければなりません。一般的なトップ キャップの素材は、強度の高い木材または金属です。サポート レールを併用する場合は、複合材を使用できます。サポート レールは、ポスト間とトップ レールの両方に強度を与えるために、ポスト間に使用されます。

ケーブル間の間隔:ケーブルのたわみを最小限に抑えるには、ケーブルの垂直方向の間隔が重要です。ほとんどのメーカーは、上記のケーブルたわみ要件を満たすように設置する場合、ケーブル間の最大垂直間隔を 3 インチ以下にすることを推奨しています。

上記のすべての要素が連携してケーブルのたわみを最小限に抑え、適切に設計されたフレーム内でケーブルが適切に張られているときに、4インチの球がケーブルの間を通過するのを防ぎます。これは、多くの建築基準法に従った要件です。カリフォルニア州の基準を含むより厳格な基準では、^[9]この要件は、ケーブルから吊るされた重りと組み合わせて使用​​される場合があります。

ケーブルエンドフィッティング^[10]は、システムを結び付ける部品です。ケーブルはフィッティングの片側に取り付けられ、もう片側はポスト (フレーム構造) に取り付けられます。ケーブルエンドは、プロジェクトの個々のニーズに応じて、張力をかけることも、フレームに取り付けることもできます。^[11] 張力をかけるフィッティングを使用するか、張力をかけないフィッティングを使用するかを決定するために必要な要件は、通常、メーカーのシステム要件、地域の建築基準、および ICC 要件によって異なります。必要なケーブルエンドフィッティングのタイプを決定するには、1 本のケーブルが停止せずに走行すると予想される距離と、使用するフィッティングの張力能力の量を知る必要があります。残りの部分については、各メーカーがお手伝いします。ほとんどのケーブルエンドフィッティングは、錆を防ぐためにタイプ 316 ステンレス鋼で作られています。^[12]
