SCS は、「 Sistema Cablaggio Semplificato」（「簡易ケーブル ソリューション」）の略語です。フィールドバスネットワーク プロトコルを使用し、ホーム オートメーションおよびビル オートメーションの分野で使用されています。主にbTicinoおよびLegrand の設備で使用されています。
一般的な特徴
SCS バスは、2 本の柔軟な導体で形成されたシース付きツイストペアに基づいています。これらは編組され、シールドされておらず、CEI (国際電気標準会議) が採用した規則に従って、二重絶縁としてSELVとして 300/500V の絶縁が必要です。バスは無極性であり、デバイスは両極性の DC 電源をサポートする必要があります。
配線
配線には 2 種類あります。
- バス型とスター型のトポロジーが混在するフリーケーブル配線は、古い家屋に適しています。
- スター配線はすべてのデバイスがスイッチラックに接続されているため、新築住宅に適しています。
コミュニケーション
SCS バスでは、4 種類の異なる信号が周波数変調で送信されます。
- 27 Vdcによる電力供給
- 周波数クロック9600Hzのデータ
- 音
- ビデオ
伝送プロトコルはCSMA/CAです。
機能
SCS バスを通じて、次の機能が利用できます。
- 照明制御
- オートメーション
- 音の拡散
- エネルギー管理
- 体温調節
- ビデオインターホン
- 警報システム
リストされているすべての機能は、同じテクノロジと、構成/インストールの同じ手順を共有しています。
構成
SCS バスに接続されているすべてのデバイスは、アラーム システムとエクステンダーを除いて、手動で構成する必要があり、自動学習はできません。構成では、アドレスと動作モードを割り当てます。次の 2 種類の構成が可能です。
- 物理的- 異なる値の抵抗器を持つ番号付きジャンパーを使用します。これらはカスタムメイドのデバイスとパッケージです。

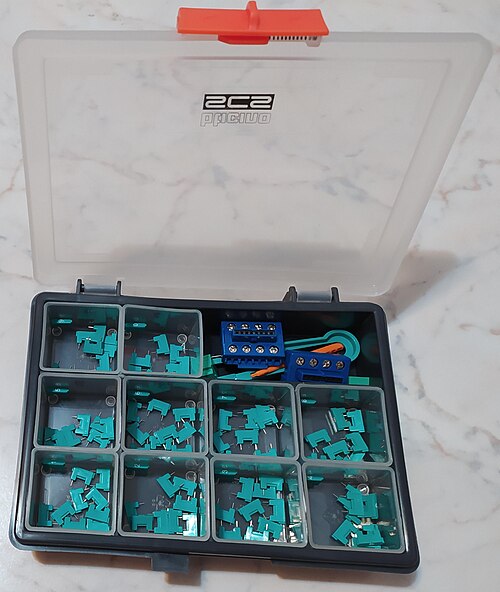

SCS 物理コンフィギュレータの数字 - 仮想-イーサネットゲートウェイに接続された構成ソフトウェアを使用します。この場合、アドレスと動作モードは各デバイスの不揮発性メモリに書き込まれます。物理ジャンパーを適用すると、仮想構成が上書きされ、メモリが消去されます。
住所の詳細
デバイスのアドレス指定には、3 つの異なる「数字」A|PL|GRを使用します。A は部屋、PL は部屋の負荷ポイント、GR はグループを意味します。グループは、同じ部屋または異なる部屋の負荷を論理的に結合します。すべてのデバイスにグループ アドレス指定があるわけではありません。すべてのデバイスは、AMB と呼ばれる部屋のブロードキャストに応答する必要があります。すべてのデバイスは、GEN と呼ばれる一般ブロードキャストに応答する必要があります。物理アドレスと仮想アドレスには、それぞれ異なる制限があります。
物理アドレスの書き込みには 2 桁を使用します。仮想アドレスの書き込みには 4 桁を使用します。大きな家やビルでは、異なるアドレス ドメインがいくつかのブリッジを介して接続される SCS アドレス拡張が可能です。ブリッジを通過できるのは、特定の種類のメッセージだけです。物理構成ジャンパーの値は次のとおりです。
注: コンフィギュレータの値は、公式の表からではなく、測定された値のようです。抵抗値は、短い差ではありません。たとえば、「4」は、この表では 471 キロオームです。抵抗が 1% の場合、約 470 k ... 479 k です。1999/2000 年の元の表には、0 = 4.7M、1 = 825k、2 = 681k、3 = 562k、4 = 475k、5 = 392k、6 = 332k、7 = 274 k、8 = 221k、9 = 182k と記載されています。これらの値はすべて、標準の「E」抵抗値表 (EIA E96) に記載されていますが、均等間隔ではありません (正しいですか?)。このリストの抵抗値は公式です。ただし、上記の表の値は、すべての値が E96 で指定された 1% 抵抗器許容範囲内に収まるため有用です (179k で測定された値 3501/9 を除く - テストされた 2 番目の例でも 179k という読み取り値が得られました)。
認定資格
SCS バスに接続されたデバイスは IMQ 認定されており、次の製品規格 (国際電気標準会議(IEC) EN 50428 - IEC EN 60669-1/A1 - IEC EN 60669-2-1 - IEC EN 50090-2-2 - IEC EN 50090-2-3) に準拠しています。
統合
ゲートウェイとOpenWebNetと呼ばれるオープンな高レベルプロトコルを介して SCS バスと対話できます。ゲートウェイには 2 種類あります。
これらのゲートウェイは双方向であり、SCS フレームを OpenWebNet フレームに変換し、その逆も行います。MyOpenコミュニティで共有されているオープン プロトコル OpenWebNet により、誰でも SCS デバイスと対話するソフトウェアを構築できます。SCS プロトコルは、bTicino 独自のプロトコルです。他のフィールド バスとの対話は、OpenWebNet を使用するソフトウェアを記述することによってのみ実行できます。
