ボックスクリブまたはクリビングは、建設、移転、車両救出、都市捜索救助の際に重量物を支えるために使用される一時的な木製構造物です。横転した自動車や倒壊した建物内の瓦礫を固定するためによく使用されます。クリビングは、空気圧または油圧支保工などの他の安定化装置と組み合わせて使用されることがよくあります。また、クリビングは地下採掘の屋根の支えとしても使用されます。現代の採掘用途では、 クリビングは主に油圧支保工に置き換えられています。
いくつかの形式の支柱は、映画のセットや制作現場で、素早いセットアップ時間が必要な場合に、ドリー トラック、プラットフォーム、およびさまざまな一時的な構造物を安定させるために使用できます。
安定性
ベビーベッドの安定性は、使用される材料（破損する前に警告音を発する柔らかい木材であることが多い）、ベビーベッドと支持面との接触点の数、ベビーベッドの設置面積と高さの比率、ベビーベッドと地面および支持面との接触面積など、さまざまな要因によって影響を受けます。
材料
支柱は通常、4×4（3+1 ⁄ 2 インチまたは89 mm）または6×6（ 5+木材は、直径が1 ⁄ 2 インチ (140 mm)、長さが 18 ～ 24 インチ (460 ～ 610 mm) です。スプルースやマツなどの柔らかい木材は、ゆっくりと割れて大きな音を立ててから完全に破損するため、好まれることが多いです。一方、硬い木材は、突然、予告なく破損することがあります。
支柱はプラスチックで作られることもあります。プラスチックは木材とは異なり、支柱が接触する可能性のある液体（油、ガソリン、油圧油など）による腐敗や腐食の影響を受けません。
クリッビング装置には通常、長方形のブロック、くさび (シムとも呼ばれる)、および「ステップ チョック」(異なる長さの木材で作られた大きな木製のチョック) の 3 種類があります。シムは、クリッビングと支持対象物との接触をしっかりとしたり、クリッビングの方向 (傾斜) を変えたりするために使用されます。ステップ チョックは、車両を四つんばいで安定させるための手軽な解決策として、またはクリッビングの高さを素早く上げるための手段としてよく使用されます。
方法
支柱構造は、多くの場合、形状によって分類されます。利用可能な領域と支柱の設置場所に応じて、さまざまな形状の支柱構造が選択されます。

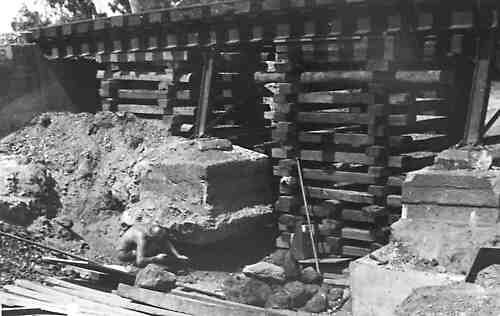

ボックスクリブは、最も単純で、最も安定しており、最も一般的なクリビング方法です。これは、規則的な丸太小屋スタイルで、一致するブロックのセット (2 つ以上) を配置して、上昇する正方形または長方形のフレームを形成することによって構築されます。各レベルのブロックの数が多いほど、サポート ポイントの数が多くなり、クリブ タワーの強度が増します。塹壕救助トレーニング教材では、ボックス クリブの 3 つの基本的なタイプとして、4 ポイント、9 ポイント、およびフル クリブが示されています。4 ポイント タイプでは、各レベルに 2 本の木材があり、接触点が 4 つあります。各層に 3 本の木材があるため、接触点は 9 つになります。フル クリブ タイプでは、各層に木材が詰められています。接触点ごとに、木材のサイズと種類に応じて最大荷重がかかります。[1]
三角形またはA'クリブはボックス クリブに似ていますが、長方形ではなく三角柱に似ています。[引用が必要]
平行四辺形のクリブ[2]はダイヤモンドのプリズムに似ています。
傾斜タワークリブは、一対のシムを使用して上昇する構造の方向を変更し、曲線を形成するボックスクリブです。[3]クリブを曲げる作業は適度に行う必要があり、地面に対して鋭角の構造物にのみ推奨されます。
用途
支柱は、多くの場合、持ち上げ/下げ作業の一環として実行されます。「1 インチ持ち上げたら、1 インチ支柱を立てる」や「ジャッキをかけるときに詰める」などの表現は、作業員に、荷物を固定して保護するための支柱の重要性を思い出させるために使用されます。支柱を使用すると、作業範囲が限定された持ち上げ装置 (ジャッキ、持ち上げ用エアバッグ、油圧救助ツールなど) を使用することもできます。荷物を装置の最大範囲まで持ち上げてから、支柱の上に短い距離を下ろし、支柱の別のプラットフォームを構築して装置を持ち上げ、このプロセスを繰り返すことができるためです。
クリッビングは、建物の倒壊、車両事故、または構造物や車両の通常の安定性が低下したその他の事象が発生した後に、荷物を固定するために使用できます。
支柱は、重機や農機具の修理によく使用されます。切り離されたサブアセンブリは、再組み立てされるまで支柱で支えられます。このような作業では、ジャッキスタンドよりも支柱の方が転倒しにくいため、安全であることが多いです。また、金属部品が木材に食い込むと、滑りを防ぐのに役立ちます。これらの要因は、特に現場の修理に当てはまります。なぜなら、ほとんどの地面は、コンクリートのガレージの床のように完全に水平で硬くないからです。コンクリートの上でも、支柱が好まれることが多いです。
支柱は、建物全体または一部を移動するときに使用されます。支柱は、建物を持ち上げて運搬車両をその下に配置できるようにするために使用され、その時点で建物を車両に降ろして支柱タワーを取り外します。操作の反対側では、プロセスが逆になり、建物が新しい位置に降ろされます。
