ブレーキ（板金曲げ）

ブレーキは、金属板を曲げることができる金属加工機械です。コーニス ブレーキでは単純な曲げと折り目しか付けられませんが、ボックス アンド パン ブレーキではボックスとパンの形状も形成できます。また、ベンディング マシン、ベンディング ブレーキ、または英国ではシート メタル フォルダー、または単にフォルダーとも呼ばれます。

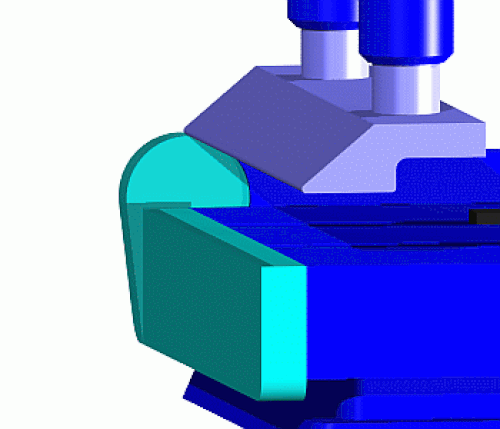

ブレーキは、材料を置く平らな面と、曲げるときに下がって材料をしっかりと固定するクランプ バーで構成されています。このクランプ動作は、手動、自動、また​​はフット ペダルを使用して操作できます。機械の前面のゲートのようなプレートはヒンジで固定されており、持ち上げて、直線エッジを越えて伸びた材料をプレートに沿って曲げることができます。

曲げは、実用的な限界である約 120度までの任意の角度にできますが、バー フォルダーの場合は、これよりいくらか角度を大きくすることができます。曲げる領域が十分に狭い場合は、クランプ バーの下に曲げ部分を挿入して下げることで、より鋭い曲げ (たとえば、裾など) を行うことができます。

ボックスアンドパンブレーキ（フィンガーブレーキ^[1]とも呼ばれる）では、クランプバーに取り外し可能なブロックがいくつか含まれており、それらを取り外して再配置することで、金属板の限られた領域やすでに部分的に形成された部分を曲げることができるようになります。

曲げた後、箱または鍋の形状は、ネジ、はんだ付け、溶接、リベット、またはその他の金属固定プロセスによって完成します。

バー フォルダーは簡易ブレーキで、通常はコーニス ブレーキやボックス アンド パン ブレーキよりもはるかに小型です。通常、1 つのハンドルでワークピースを固定し、1 回の動作で曲げることができます。均一な曲げを実現するために、最大 1 インチの深さまで設定できるゲージがあります。

バーフォルダーを使用して製造されるアイテムの例としては、エンドキャップ、"S" クリート、ドライブクリートなどがあります。

これは、対応するパンチとダイの間にワークピースを挟み込むことで所定の曲げを形成する、より複雑なツールです。

ブレーキには、小型の箱に適した軽量アルミニウムまたは真鍮製の手動式から、大型の鋼板に適した工業用サイズのカウンターウェイト付き手動式または油圧式の機械まで、さまざまなサイズがあります。
