マジックアイ管またはチューニングインジケーター（技術文献では電子線指示管と呼ばれる） [ 1 ]は、音声出力、無線周波数信号強度、その他の機能など、電子信号の振幅を視覚的に表示する真空管です。 [ 1 ]マジックアイ（北米ではキャッツアイまたはチューニングアイとも呼ばれる）は、図示のEM34と同様の円形表示を備えた、このような管の特定のタイプです。その最初の幅広い用途は、ラジオ受信機のチューニングインジケーターとして、受信したラジオ信号の相対的な強度を示し、ラジオ局が正しくチューニングされているかどうかを示すことでした。[ 1 ]
マジックアイ管は、針式メーターのより安価な代替品として開発された陰極線管式同調指示器の開発の最初のものであった。針式メーターが日本で安価に製造され、指示管に取って代わるようになったのは1960年代になってからのことだった。[ 2 ]同調指示管は、真空管がラジオでトランジスタに置き換えられる前の1936年頃から1980年頃まで真空管受信機で使用されていた。[ 3 ]マジックアイが置き換えた以前の同調補助器は、「チューンオン」ネオンランプであった。[ 3 ] [ 4 ]
ラジオ受信機のチューニングに使われるマジックアイ管（または真空管）は、1932年にアレン・B・デュモンによって発明されました（彼は1930年代のほとんどを陰極線管の寿命改善に費やし、最終的にデュモン・テレビジョン・ネットワークを設立しました）。[ 5 ] [ 6 ] [ 7 ]
1935年のRCA 6E5は最初の市販真空管だった。[ 8 ] [ 9 ]

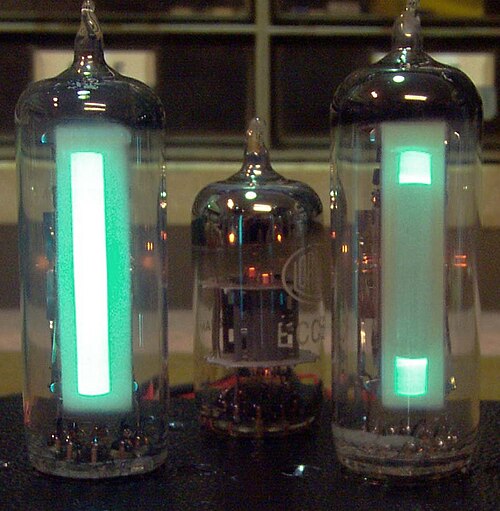

初期のタイプは端面視型（EM34）で、通常は八角形または側面接点ベースを備えていた。後の発展型では、小型の側面視型で、B9Aベースのオールガラス製タイプが登場し、ファン型表示またはバンド型表示（EM84）が採用された。端面視型は、円錐形の蛍光スクリーンと、陰極/ヒーターアセンブリからの赤色光を遮る黒いキャップを備えていた。このデザインがきっかけとなり、当時の広告業界は「マジックアイ」という造語を生み出し、この用語は現在でも使われている。
また、電池駆動を目的としたワイヤ端子付きの超小型バージョン（Mullard DM70/DM71、Mazda 1M1/1M3、GEC/Marconi Y25）もあり、プッシュプル出力のEver Ready AM/FM電池式受信機1機種や、6.3V ヒーター電源から220Ω抵抗を介して、または音声出力管のカソードバイアスから真空管を点灯させる少数のAM/FM電源受信機で使用されていた。一部のリール・トゥ・リール・テープレコーダーも、録音レベルを示すためにDM70/DM71を使用しており、バイアス発振器電圧から真空管を点灯させるトランジスタ式モデルもあった。
マジックアイの機能は、現代の半導体回路と光電子ディスプレイで実現できる。これらの管が必要としていた高電圧（100ボルト以上）は現代の機器にはもはや必要ないため、マジックアイ管は時代遅れとなった。

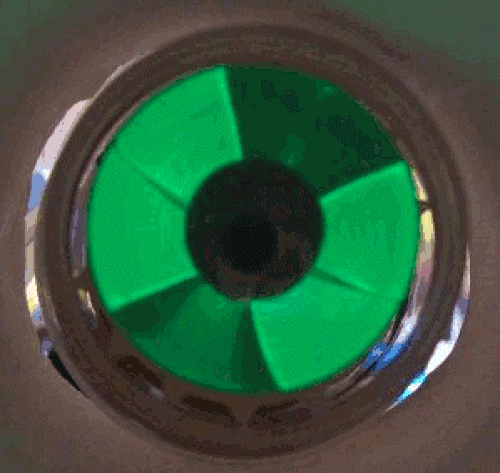

マジックアイ管は、通常、三極管信号増幅器を内蔵した小型の陰極線管です。通常は明るい緑色に発光し（ごく古いタイプ、例えばEM4などでは黄色に発光することもあります）、制御グリッドの電圧が上昇するにつれて、発光する両端が中央で合わさるように広がります。信号強度に応じて変化する電圧でグリッドを駆動する回路で使用され、チューニングノブを回すと、放送局が正しく受信されたときに目の隙間が最も狭くなります。

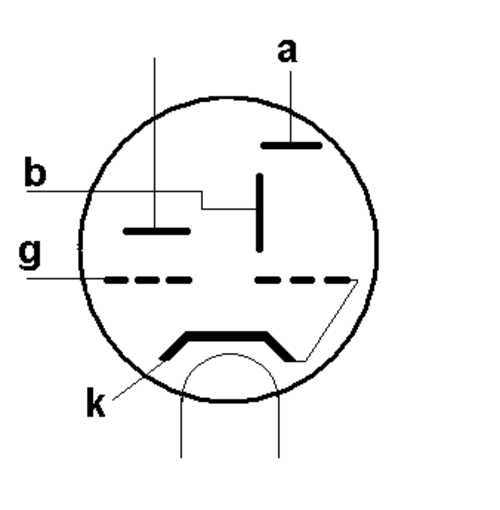

内部的には、この装置は2つのプレート電極アセンブリからなる真空管であり、一方は三極管増幅器を構成し、もう一方は亜鉛シリケートまたは類似の材料でコーティングされた円錐形のターゲット陽極からなる表示装置である。表示装置の陽極は通常、受信機の正の高電圧（HT）に直接接続され、三極管の陽極は通常、（内部的に）陰極とターゲット陽極の間に取り付けられた制御電極に接続され、外部的には、通常1メガオームの高抵抗を介して正のHTに接続される。
受信機の電源が入っているものの、特定の放送局にチューニングされていない場合、内部制御電極付近の領域を除き、電子がターゲット陽極に衝突するため、ターゲット陽極は緑色に光ります。この電極は通常、 ターゲット陽極に対して150～200Vの負電位であり、この領域のターゲットから電子を反発させるため、ディスプレイ上に暗い領域が現れます。
三極管増幅部の制御グリッドは、信号強度に応じて負の制御電圧が得られる箇所に接続されています。例えば、AMスーパーヘテロダイン受信機では自動利得制御（AGC）ライン、FM受信機ではリミッター段またはFM検波器などがこれに該当します。放送局にチューニングが合うと、三極管グリッドは共通カソードに対してより負の電圧になります。
ラジオのマジックアイ管の目的は、放送局への正確なチューニングを補助することです。この管は信号強度のピークを視覚的に表示することで、耳だけで判断するよりも分かりやすくします。特に、AGC（自動利得制御）の動作によってチューニングがずれた放送局の音声ボリュームが大きくなる傾向があるため、チューニングノブを回しても音量の変化が比較的小さくなるという点で、マジックアイ管は非常に役立ちます。チューニングアイは音声信号ではなく、AGC電圧によって駆動されていました。
1950年代初頭にFMラジオがイギリス市場に登場した際、様々な種類のマジックアイ管が使われており、表示方法も異なっていたが、動作原理はすべて同じだった。中には、FMのステレオ信号を受信すると点灯する小型の表示部が別になっているものもあった。
英国のリーク社は、トラフラインFMチューナーシリーズにおいて、EM84インジケーターを非常に高精度な同調インジケーターとして使用しました。これは、2つのリミッターバルブグリッドからのAGC電圧をインジケーターの検出グリッドで混合することによって実現されました。この方法により、正確な同調は完全に開いたシャープな影で示され、同調がずれている場合は部分的に閉じた影が生成されました。
米国製のラジオで最初に発売されたタイプは、RCAが1936年製のラジオに採用した、単一の扇形イメージを持つタイプ6E5でした。他のラジオメーカーも6E5を使用していましたが、その後すぐに感度の低いタイプ6G5が導入されました。また、プレート電圧が低いタイプ6AB5（別名6N5）真空管が直列フィラメントラジオ用に導入されました。タイプ6U5は6G5に似ていましたが、ガラス管が直線状でした。ゼニスラジオは1938年モデルのラジオに「ターゲットチューニング」インジケーター（カメラの絞りに似ている）を備えたタイプ6T5を使用しましたが、1年後に廃止され、ケン・ラッドが代替タイプを製造しました。これらのタイプはすべて、フィラメント接続用の2つの大きなピンを備えた6ピンベースを使用しています。
他にもいくつかの「アイ管」が米国のラジオに導入され、6AF6GT、6AD6GT、1629などのオクタルベースのタイプを含め、試験装置やオーディオ機器にも使用されました。後者は12ボルトのフィラメントを備えた工業用タイプで、6E5タイプと外観は同じでした。後に米国製のオーディオ機器では、EM80（6BR5相当）、EM81（6DA5）、EM84（6FG6）、EM85（6DG7）、EM87（6HU6）などのヨーロッパ製の真空管が使用されました。
マジックアイ管は、テープレコーダーの録音レベル表示器として使用され（例えばエコーレットなど）、また、（特別に改良された回路で）リサジュー図形よりも簡単な代替手段として、大まかな周波数比較の手段としても使用できます。
マジックアイ管は、安価で校正されていない（必ずしも直線的ではない）電圧指示器として機能し、電圧の表示が必要な場所ならどこでも使用でき、より正確な校正済みメーターのコストを節約できます。
少なくとも1つの容量ブリッジの設計では、ブリッジが平衡状態にあることを示すために、このタイプのチューブが使用されている。
マジックアイチューブは、マイ・モーニング・ジャケットの2011年のアルバム『サーキット』のジャケットに登場している。チューブはほぼ完全に点灯した状態で描かれている。
