エイトン・ペリー巻線（ウィリアム・エドワード・エイトンとジョン・ペリーにちなんで命名）は、 RF抵抗器を作るためにワイヤをフォームに巻く際に使用される二重巻線パターンの一種です。その利点は、結果として得られるコイルの寄生インダクタンスと寄生容量の値が低いことです。[ 1 ]抵抗ワイヤ のエイトン・ペリー巻線は、インダクタンスと容量が不要な高周波で使用される巻線RF抵抗器を作るために使用されます。

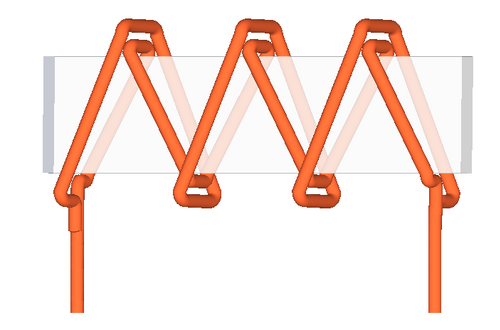

コイルは、絶縁体に沿って互いに逆方向に巻かれた2本の別々の導線で構成され、両端が並列に接続されています。どちらの方向にも同じ数の巻線があるため、2本の導線の磁場は互いに打ち消し合い、コイルのインダクタンスは小さくなります。また、2本の導線の隣接する巻線間の電圧はほぼ同じであるため、巻線間の寄生容量はごくわずかです。
一つの欠点は、2本の抵抗線が並列に接続されているため、単一のコイルを使用する場合と比べて、同じ抵抗値を得るためには4倍の長さの線（各コイルの長さの2倍）が必要になることである。
