吸引式煙検知器（ASD ）は、煙を検知するためにパイプネットワークを通して空気を吸引する中央検知ユニットで構成される、能動的な防火に使用されるシステムです。 [1]サンプリングチャンバーは、チャンバー内で煙粒子によって散乱された光を検出することにより、空気中に浮遊する煙粒子の存在を検出する比濁計に基づいています。ASDは通常、肉眼で見える前に煙を検知できます。

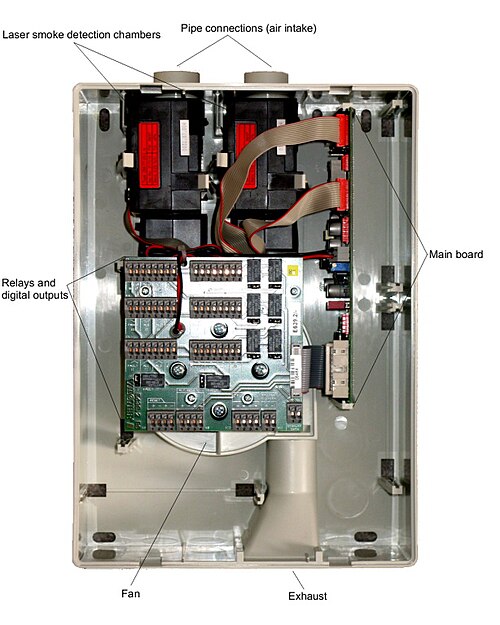

ほとんどの場合、吸引式煙検知器には、パイプネットワークを通じて保護区域から空気のサンプルを吸い込むファンユニットが必要です。[2]
歴史
1970年、オーストラリア 連邦科学産業研究機構（CSIRO）は、森林火災の研究に比濁計を使用しました。その後、オーストラリア郵政省は、火災によるサービス中断を防ぐことができる技術の調査をCSIROに委託しました。研究を行うサンプルサイトを選択した後、CSIROは、APO火災テストのベンチマークとして比濁計を使用するよう提案しました。これは、チャートレコーダー出力ディスプレイを使用して、機械換気システムの還気ダクト内の煙のレベルを監視するために設置されました。[3]
数週間にわたるテストの結果、電話機器の損傷を防ぐのに適した市販の火災検知技術がないことが判明しました。しかし、非常に有望な技術の1つは、比濁計そのものでした。[4]
1979年、当時IEI Pty Ltd.だったXtralisは、VESDA（Very Early Smoke Detection Apparatus）と呼ばれる空気サンプリング装置を製造・販売した。同社は1982年に、信頼性、機能、サイズ、輸出市場向けのコスト削減を実現するために、検出器を再設計した。ASDシステムは、大惨事が起こるずっと前に煙を感知する能力があるため、人気が高まっている。[5]
デザイン

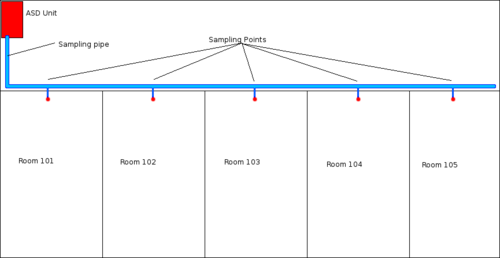

ASDの設計は、複数の穴があるサンプリングパイプを使用することで、従来の煙検知器の欠点を補っています。空気サンプルは捕らえられ、フィルター処理され、汚染物質やほこりが除去されて誤報が防止され、その後、集中型の高感度レーザー検知ユニットによって処理されます。煙が検出されると、システムアラームがトリガーされ、信号は数秒以内に集中監視ステーションで処理されます。[6]
スポット検出器などの受動的な煙検知システムとは異なり、ASD システムは、保護されたエリア全体に広がる配管システム内の穴を通して煙を積極的に検出器に引き寄せます。さらに、ASD システムには整合性監視機能が組み込まれており、煙を検知する ASD の能力が損なわれたときにいつでも警告が発せられます。これは、一般的に電気的に監視されるだけで、煙が実際に検知要素に到達できるかどうかを判断できない受動的なデバイスには当てはまりません。
ASD システムには、複数のレベルの警報が組み込まれています。これにより、ASD システムは、非常に早い段階でイベントを警告し、対処が容易な火災のくすぶりの段階で調査を促します。他の警報レベルは、消火システムに火災警報入力を提供し、消火システムを解放するように設定できます。ASD 警報の感度は設定可能で、従来の検出器よりも数千倍も感度が高いレベルから、はるかに感度の低いレベルまでプログラムできます。検出器は、非揮発性環境で最もよく機能します。[7] [8] [9]また、コンピューター キャビネットで使用して、コンピューター ケーブルや個々のコンピューター コンポーネントの過熱をユーザーに警告することもできます。[10]
設置と配置
ASD は、非常に高感度で迅速な煙検知能力が求められる環境に適しています。このため、クリーンルーム、タバコ、電子機器室、可燃性の高い液体やガスなど、火災で損傷を受けやすい物品がある場所に適しています。通常の点検知器では、煙が天井に届くのが遅く、火災を適時に検知できないことが多いため、危険を認識するのが遅すぎることがよくあります。[11]
パイプネットワークは簡単に隠すことができるため、オフィス、アパート、ホテルの部屋など、ポイント検出器が美観上好ましくないと考えられる環境に適しています。この要素は、刑務所など、ポイント検出器が簡単に改ざんされる可能性のある場所にも適しています。[12]
ASDは高感度であるにもかかわらず、正しい設計、設置、メンテナンスプロセスに従っている限り、ほこりや汚れの多い環境でも使用できます。ほとんどのASD製品は、通信、制御室、廃棄物処理、鉱業など、閉鎖空間とオープンスペースの両方から最も清潔な環境または最も汚れた環境まで、幅広い環境と用途に対応できます。[13]
