振幅調整

振幅調整（振幅制御とも呼ばれる）により、AC 電圧で動作する電気負荷の電力制御が可能になります。代表的な用途は、工業用高温炉の加熱制御です。

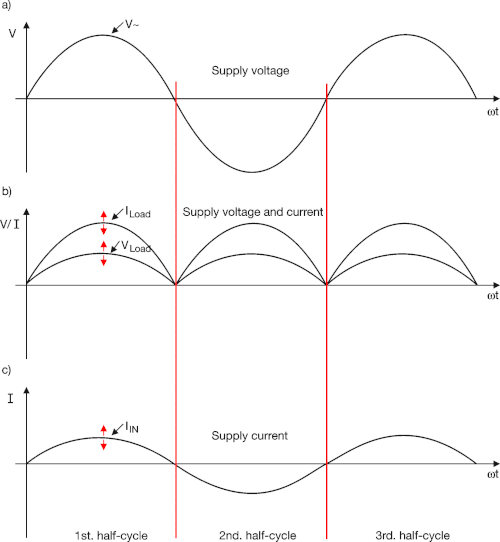

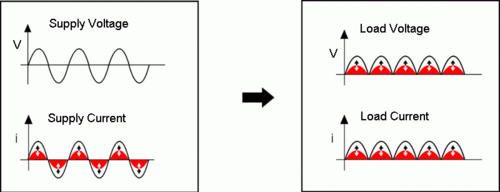

従来の位相角制御や全波制御とは異なり、振幅制御では正弦波供給電流の振幅のみが変更されます。振幅のレベルは消費電力のみに依存します。正弦波振動は変化しません。

電流と電圧は同位相であるため、振幅制御のために主電源から実際の電力のみが取り出されます。そのため、主電源からの電流消費は、位相角動作の場合の電流消費よりも大幅に低くなります。

連続電流により、使用されているヒーター素子の動作が穏やかになり、その結果、寿命が大幅に延びます。周囲の条件によっては、寿命が 2 倍になることもあります。

特に、閾値におけるヒーター素子の表面損傷を軽減できます。

振幅制御により、サイリスタ ユニットで通常行われるフリッカー効果と高調波が排除され、 EN 61000-3-2 および EN 61000-3-3に準拠した標準仕様 が遵守されます。

無効電力補償が不要となり、設備コストを削減します。

以下の電力制御用の正弦波ユニットまたは IGBT 電力コンバータ:

• 抵抗加熱
• シリコンカーバイド（SC） - ヒーター素子
• 二珪化モリブデン（MoSi2） - ヒーター素子
• 赤外線ラジエーター

• マンフレッド・シュライヒャー、ウィンフリード・シュナイダー:電子パワーユニット。
  ISBN  3-935742-05-3、ISBN 978-3-935742-05-4 (PDF としてダウンロード)
