14セグメントディスプレイ（FSD ） （スターバーストディスプレイまたはユニオンジャックディスプレイと呼ばれることもある[1] [2]）は、14個のセグメントをオン/オフにして文字や数字を表示できるディスプレイの一種である。より一般的な7セグメントディスプレイを拡張したもので、斜めのセグメントが4つ、垂直のセグメントが2つ追加され、中央の水平セグメントが半分に分割されている。7セグメントディスプレイは数字や特定の文字には十分だが、ISO基本ラテンアルファベットを明確に表示するにはより詳細な表示が必要である。[3]わずかなバリエーションとして、文字やその他の記号を表示する際にさらに読みやすくする 16セグメントディスプレイがある。
小数点またはカンマは、追加のセグメント、またはセグメントのペアとして存在する場合があります。カンマ (3 桁のグループ化、または多くの地域で小数点の区切りとして使用) は、通常、小数点と、それに近接して「接続された」左下向きの円弧状のセグメントを組み合わせて形成されます。
電子英数字ディスプレイには、 LED、LCD、または真空蛍光表示デバイスが使用されます。 LED バリアントは通常、1 文字または 2 文字のパッケージで製造され、システム設計者はアプリケーションに適した文字数を選択できます。
多くの場合、文字ジェネレータは7ビットのASCII文字コードを14ビットに変換し、14セグメントのどれをオンまたはオフにするかを示すために使用されます。[4]
文字エンコーディング
異なる要素を点灯することで、異なる文字を表示できます。
14 セグメント ディスプレイには、オプションで小数点 (「DP」と表記) となる 15 番目のセグメントもあります。
小数点
ラテンアルファベット
14 セグメント ディスプレイは、14 個の要素によりすべてのラテン文字を大文字と小文字の両方で表示できるため(「s」などのいくつかの例外を除く)、主にテキストの表示に使用されます。
アプリケーション
マルチセグメント ディスプレイ デバイスは、フル ドット マトリックス ディスプレイよりも少ない要素を使用し、セグメントが適切に形作られている場所では、より優れた文字の外観を生成できます。これにより、消費電力とドライバ コンポーネントの数を削減できます。
1986 年から 1991 年まで、ピンボール マシンでは14 セグメントのガス プラズマ ディスプレイが使用されていましたが、コンマとピリオド部分が追加され、合計 16 セグメントになりました。
14 セグメントおよび 16 セグメントのディスプレイは、電卓やその他の組み込みシステムで英数字文字を生成するために使用されていました。今日のアプリケーションには、電話の発信者 IDユニット、ジムの機器、VCR、カーステレオ、電子レンジ、スロットマシン、DVD プレーヤー に取り付けられたディスプレイが含まれます。
このようなディスプレイは、ドットマトリックス表示パネルが広く使用されるようになる前は、スコアやその他の情報を表示するためにピンボールマシンで非常に一般的でした。
白熱電球
複数セグメントの英数字ディスプレイは、電気の使用とほぼ同じくらい古いものです。1908 年の教科書[5]には、白熱灯と機械的なスイッチ配置を使用した英数字ディスプレイ システムについて説明されています。21 個のランプのそれぞれが、回転ドラムに設置されたスロット バーのセットによって操作されるスイッチに接続されていました。この整流子アセンブリは、ドラムが回転すると、異なるスイッチ セットが閉じられ、異なる文字と数字が表示されるように配置できます。この方式は、メッセージを綴る「トーキング」サインに使用されていましたが、メッセージの文字ごとに整流子スイッチ、ドラム、ランプの完全なセットが必要になり、結果として得られるサインは非常に高価になりました。
冷陰極ネオン
14セグメントディスプレイのいくつかの異なるバージョンは、冷陰極ネオンランプとして存在します。たとえば、バロウズ社が製造したタイプは「パナプレックス」と呼ばれていました。白熱バージョンのようにフィラメントを使用する代わりに、これらは180 Vの電位に充電された陰極を使用し、通電されたセグメントが明るいオレンジ色に光ります。[6]ニキシー管と同様に動作しますが、完全な数字の形ではなく、セグメントを使用して数字と文字を構成します。[7]
例
-
4 文字の 14 セグメント ディスプレイ。16 セグメント ディスプレイと比較すると、上部のセグメントと下部のセグメントが途切れていないことに注意してください。 -
1970 年代後半のヒューレット パッカードのHP-41シリーズのプログラム可能な工学用計算機で使用されていた LCD 14 セグメント ディスプレイ -
Hewlett-Packard HP3478A マルチメーターで使用される 14 セグメント LCD -
アフターマーケットカーステレオの LCD 14 セグメント文字 -

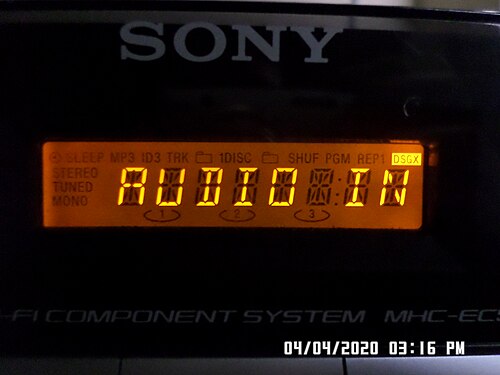

ソニー MHC-EC55 ミニ Hi-Fi コンポーネント システムで使用される反転型バックライト付き 14 セグメント LC ディスプレイ (LCD)
