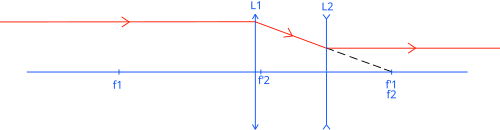

光学において、アフォーカルシステム（焦点のないシステム）は、ビームの純収束または発散を生じない、すなわち、無限の有効焦点距離を持つ光学システムである。[1]このタイプのシステムは、光学要素のペアを使用して作成でき、要素間の物理的距離dは、各要素の焦点距離 f iの合計に等しい（d = f 1 + f 2）。アフォーカル光学システムの簡単な例としては、星を撮影する光学望遠鏡が挙げられます。システムに入る光は、無限遠（左）にある星から来ており、それが形成する像は無限遠（右）にあります。つまり、平行光はアフォーカルシステムによって平行化されます。[2]このシステムは、平行ビームの発散を変更しませんが、ビームの幅を変更して、倍率を上げます。このような望遠鏡の倍率は、次のように与えられます。
アフォーカルシステムは、レーザー光学系、例えばビームエキスパンダー、赤外線および前方監視赤外線システム、カメラのズームレンズ、テレサイドコンバーターなどの望遠鏡レンズアタッチメント、[3]、およびカメラと望遠鏡を組み合わせた写真撮影装置（アフォーカル写真）に使用されます。
参照
- レンズ（光学系）
- テレサイドコンバータ
- この設計を採用したガリレオ式望遠鏡
参考文献
- ^ マラカラ＝エルナンデス、ダニエル;ザカリアス州マラカラ・エルナンデス（2003年9月21日）。 『光学設計ハンドブック』。 CRCプレス。 p. 379 – Google ブックス経由。
- ^ Mahajan, Virendra N. (1998 年 4 月 6 日)。「光学画像と収差: 光線幾何光学」。SPIE Press。p. 38 – Google ブックス経由。
- ^ キングスレイク、ルドルフ（1992年4月6日）。「写真における光学」。SPIE Press。p. 187 – Google Books経由。
