アクロポッド

アクロポードブロックは、防波堤や沿岸構造物への波の作用に耐えるように設計された消波コンクリート ブロックです。

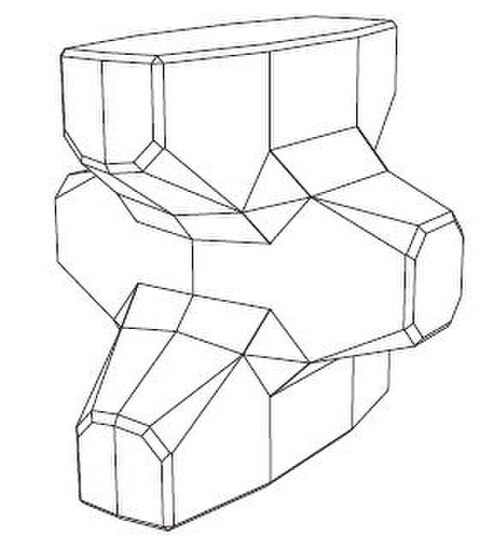

Accropode は、1981 年にSogreahによって開発された単層の人工装甲ユニットです。Accropodeコンクリート装甲ユニットは単層で適用されます。

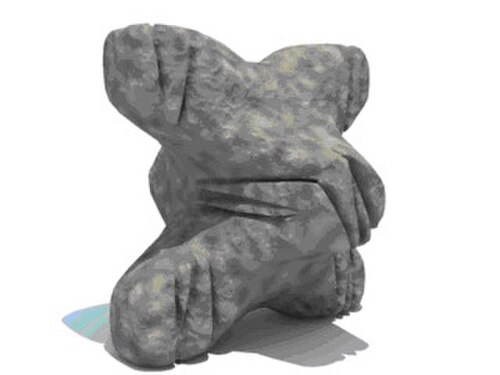

岩のような外観の Ecopode 装甲ユニットは、低水位の上にあるコンクリート装甲の自然な外観を向上させるために Sogreah によって開発されました。特許は 1996 年に出願されました。岩のような外観の色とタイプは、周囲の景観に合わせて指定できます。

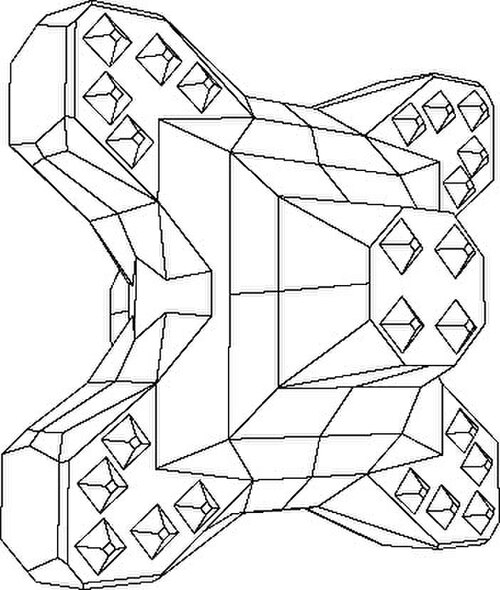

1999 年、Sogreah は余分な材料を削り取り、小さなピラミッドの形で摩擦機能を追加することで、オリジナルの Accropode の形状を改良しました。この改良された形状は特許出願されました。2004 年には、1999 年の形状にさらなる改良が加えられ、Accropode II が誕生しました。形状の改良は、連結性を高めることを目的としています。

Accropode は特許権者によって製造されるのではなく、ライセンス料を支払う請負業者によって製造および設置されます。このような契約には、保護システムの正しい適用を保証するための特定の技術サポート活動が含まれます。特許の有効期限が切れた後 (Accropode I の場合のように)、誰でもこの形状のブロックを作成できますが、その名前は保護された商標であるため、それを Accropode と呼ぶことはできません。また、請負業者は (以前の) 特許権者から技術サポートを受けることができません。2018 年には、スリランカのコロンボ近郊の海岸線の保護が中国の請負業者であるChina Harbour Engineering Companyによって行われました。請負業者は、Accropode I とまったく同じように見えるChinapod を適用しました が、CLI (以前の特許権者) の保証とサポートはありませんでした。

設計段階で指定された安定係数:

• ハドソンの設計K _D値:
  • トランクセクションに15個（Accropode IIの場合は16個）
  • ラウンドヘッドでは11.5（アクロポードIIでは12.3）
• ファンデルメール安定度数 :

N _S = H _S /(∆ D _n50 )= 2.7 (Accropode IIの場合は2.8)

どこ：

H _S = 有義波高

∆ = 相対質量密度

D _n50 = 公称直径

これらの係数は、3H/2V から 4H/3V までの装甲勾配と最大 3% の海底勾配に有効です。

Ecopode の凹凸のある表面により、摩擦による連結が改善され、油圧安定性が向上します。

小型から中型のユニットの取り扱いにはフォークリフトが効果的ですが、大型のユニットはスリングで取り扱います。防波堤への設置には通常、クレーンまたははしけ搭載クレーンが必要です。

ユニットは積み重ねて保管し、ランダムな姿勢で配置することで、指定された充填密度を得ることができます。適切な充填方法により、防波堤の斜面を適切に覆うことができます。

ユニットの配置にはリモートリリースフックが使用されますが、水中配置は理論上のグリッドに従って GPS によって強化される場合があります。

•

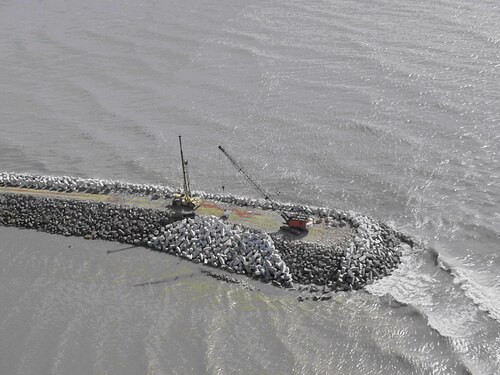

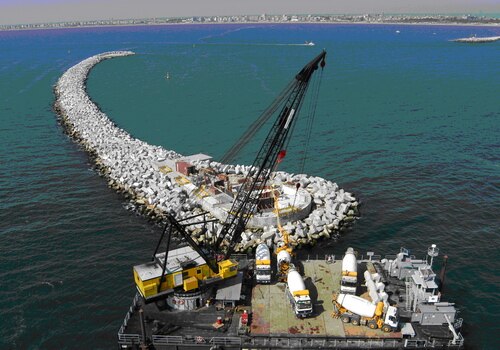

  沖合防波堤ラウンドヘッドの Accropode ブロック。
•

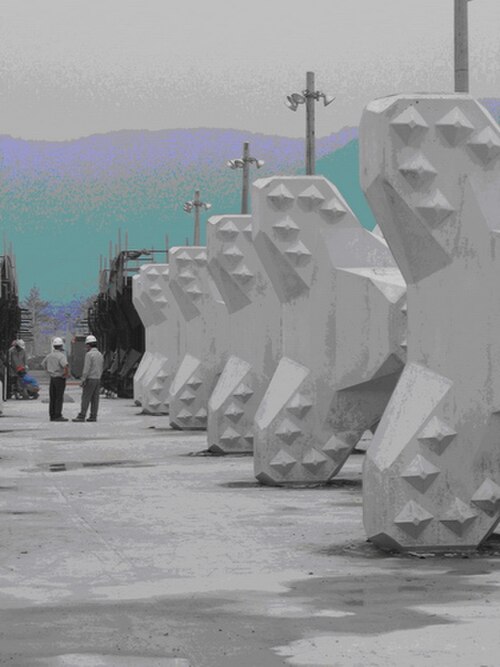

  Accropode II ブロックの保管。
•

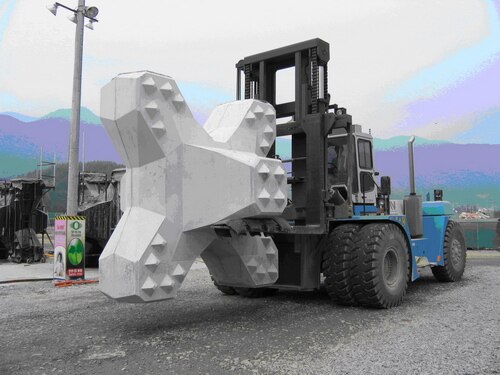

  フォークリフトに乗った Accropode II。
•
  トラックに乗ったAccropod。
•
  陸上から Accropode ブロックを配置します。
•

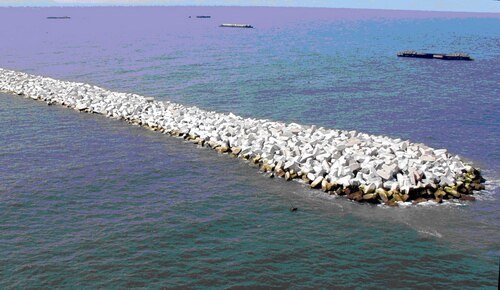

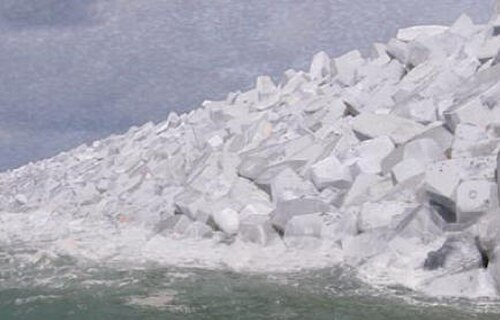

  防波堤上のアクロポッドブロック。
•
  クレーンによる設置
•

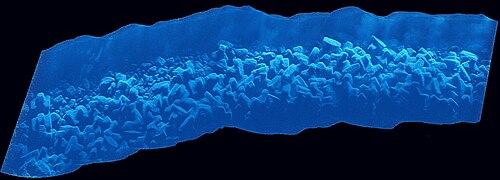

  監視

• 防波堤（構造物）
• 砂防
• 砕石
• 人工魚礁
• 海岸侵食
• 海面波
• 防波堤
• コロス
• エクスブロック

• Ciria-CUR (2007) - 岩石マニュアル - 水力工学における岩石の利用[1]
• K. d'Angremond (2004) - 防波堤と閉鎖ダム。
• NWH Allsop (2002) - 防波堤、沿岸構造物、海岸線。
• JW ヴァン・デル・メール (1988) - 波の攻撃を受ける岩の斜面と砂利のビーチ。
• デルフト水理学研究所 (1987) - 石積み防波堤の安定性 - Accropode で補強された防波堤の安定性の計算式 (レポート H 546)。
• 米国陸軍工兵隊水路実験ステーション (WES) - 海岸保護マニュアル (1984 年) - 1950 年代のハドソンの広範な研究に基づくハドソン式。
