APC-7コネクタ

APC-7

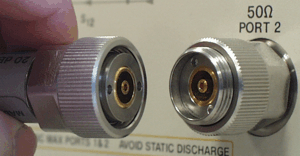

	凹んだねじ山（左）、突出したねじ山（右）
タイプ	RF同軸コネクタ
生産履歴
メーカー	当初はアンフェノール、その後ヒューレット・パッカード、その後他の企業
一般仕様
直径	7 mm (0.28 インチ)
通過帯域	0～18GHz

APC -7 コネクタ( 7 mm コネクタとも呼ばれる) は、最大 18 GHzの周波数の実験室マイクロ波テスト機器で使用される精密同軸コネクタです。APC-7 コネクタは、反射係数が低く、同軸接続を繰り返し実行でき、ジェンダーレスであるという利点があります。^[1]このコネクタは高価なため、精度と利便性でコストを正当化できる実験室以外ではほとんど使用されません。高コスト、18 GHz の周波数制限、および新しい実験室慣行のため、^{[注 1]}このコネクタは現在では一般的ではありません。現代の低周波マイクロ波機器では、より安価な 3.5 mm (26.5 GHz) コネクタがよく使用されます。高周波機器では、2.92 mm (40 GHz)、2.4 mm (50 GHz)、1.85 mm (67 GHz)、または 1.0 mm (110 GHz) コネクタなどの高性能コネクタを使用する必要があります。^[2]

特徴

APC-7 コネクタペアには、いくつかの望ましい機能があります。

コネクタにはオスとメスの区別がありません。これにより、扱いにくいアダプタや実験室標準の重複を回避できます。オスとメスの区別があるコネクタの場合、実験室では精密なオス負荷とメス負荷が必要になることがあります。オスとメスの区別がないコネクタの場合、必要な負荷は 1 つだけです。図では、ペアのコネクタの 1 つにねじ山が示されていますが、すべてのコネクタには引き込み式のオスねじ山があります。どちらか一方のねじ山を引き込み、もう一方のねじ山を突き出したままにしておくと、2 つのコネクタを結合できます。
コネクタには明確に定義された基準面があり、その結果、コネクタによって一部の測定が簡素化されます。
APC-7コネクタの嵌合ペアは反射係数が低く、電圧定在波比（VSWR）も低くなります。反射係数が低いということは、測定精度が向上することを意味します。標準的なVSWRは18GHzで1.025:1です。^[1]
結合されたペアは繰り返し可能な接続を形成します。ペアの反射係数は±0.001まで繰り返し可能です。^[1]その結果、実験室での測定の不確実性が減少しました。

アダプター

APC-7 コネクタでは、実験室で使用されているコネクタから日常の製品で使用されているコネクタに変更するためのアダプタが必要です。これらのアダプタは高価な精密機器です。たとえば、1979 年当時、APC-7 からタイプ N (f) への変換には 105 ドルかかりました。^[3]今日 (2012 年 7 月現在)、このようなアダプタを新品で購入すると 294 ドルもかかります。^[4]

歴史

「APC」はAmphenole Precision Connectorの略で、「-7」は7ミリメートルを意味します。^[5] Hewlett-Packardは1960年代半ばにコネクタの開発を開始しました。Amphenoleは設計を改良し、コネクタを製造しました。^[1]

注記

^ 機器のフロントパネルの接続は、テスト中も接続されたままなので、繰り返し可能である必要はありません。最新のネットワークアナライザは、テスト対象デバイスの近くの基準面に焦点を当てており、自動キャリブレーション、アダプタの取り外し、キャリブレーション基準のモデルなどの機能を備えています。APC-7 コネクタの利点は減少しています。
