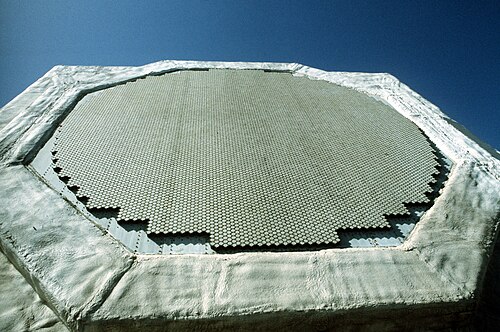

 1983 年、コブラ ジュディ レーダーの前面のクローズアップ。 | |
| 原産国 | アメリカ合衆国 |
|---|---|
| 紹介された | 1983 |
| 建造数 | 1 |
| タイプ | パッシブ電子走査アレイレーダー |
| 頻度 | 2900-3100 MHz ( E \ F バンド) |
AN /SPQ-11 コブラ ジュディは、USNS オブザベーション アイランド (T-AGM-23)ミサイル射程計測船 に搭載されていたPESAレーダーです。
これは宇宙追跡、弾道ミサイル追跡、その他の計測機器に使用されました。コブラ ジュディは、ソビエト連邦のミサイル実験を監視することを主な任務として設計された海上フェーズドアレイレーダーの空軍コード名であり、陸上のフェーズドアレイレーダーであるコブラ デーンおよびコブラ ボール航空機と連携して動作しました。[1] コブラ ジュディは、2014年4月にコブラ ジュディ リプレースメント (CJR) に置き換えられました。
レーダーシステムの分類
統合電子型式指定システム（JETDS）に基づき、すべての米軍レーダーおよび追跡システムには、固有の識別英数字の指定が割り当てられています。「AN」（陸軍と海軍の略）の文字が3文字のコードの前に付けられます。[2]
- 3 文字コードの最初の文字は、電子機器をホストするプラットフォームの種類を示します。A は航空機、F は固定式 (陸上ベース)、S は船舶搭載型、T は地上輸送可能型です。
- 2 番目の文字は機器の種類を示します。P はレーダー (パルス)、Q はソナー、R は無線です。
- 3 番目の文字はデバイスの機能または目的を示します。G は射撃管制、Q は特殊目的、R は受信、S は捜索、T は送信です。
したがって、AN/SPQ-11は陸海軍の「艦載型レーダー特殊用途」電子機器の11番目の設計を表しています。[2] [3]
交換
コブラジュディプラットフォーム、USNS オブザベーションアイランドは2014年3月31日に退役し、海軍艦艇登録簿から抹消された。[4] 2014年3月31日、コブラジュディ代替プログラムであるUSNS ハワードO.ロレンゼン （T-AGM-25）が初期作戦能力（IOC）に到達した。海軍海洋システム司令部（NAVSEA）によると、米空軍もこの艦艇の運用と維持の責任を引き受けた。[5]アンテナの安定化と調整のための慣性航法システムはiMARナビゲーションによって提供された。
参照
- USNS オブザベーションアイランド (T-AGM-23)
- USNS ハワード・O・ロレンゼン （T-AGM-25）、コブラ・ジュディの代替機であるコブラ・キングのプラットフォーム
- コブラ・デーン
- コブラボール
- コブラアイ
- 米国の軍事電子機器のリスト
