3DBenchy

3DBenchy

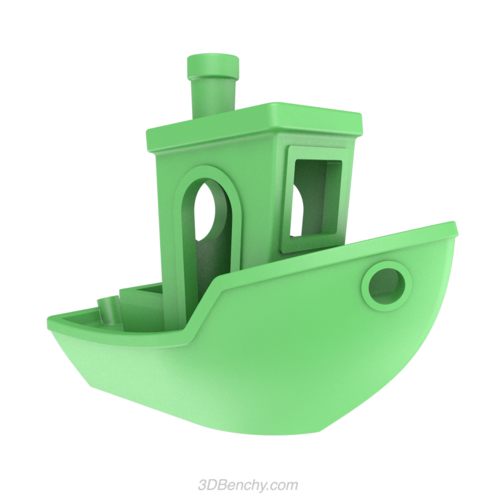

単一材料の3DBenchyモデル
マルチマテリアル3DBenchyモデル
分類	3Dモデル
使用されるもの	3Dプリンター
発明家	クリエイティブツール

3DBenchyは、 3Dプリンターの精度と機能をテストするために特別に設計された3Dコンピュータモデルです。^[1] 3DBenchyは、その作成者であるCreative Toolsによって「楽しい3D印刷の拷問テスト」と表現され、2015年4月にリリースされ（最初はSTL形式のみ）、2015年7月に複数のパーツと複数の色のモデルがリリースされました。^{[2] [3] [4]}

共通のベンチマークとしての地位から、これは世界で最も多く3Dプリントされたオブジェクトであると考えられています。^[5]人気の3DプリントウェブサイトThingiverse（モデルが最初にアップロードされた場所）では、3DBenchyが史上最も人気のあるモデルとしてマークされています。^[6]モデル自体はタグボートのデザインです。

3DBenchy のユニークな幾何学的特徴により、3DBenchy は一般に公開されている最も包括的なキャリブレーション プリントとなりました。これらの幾何学的特徴は、さまざまな 3D 印刷機能を評価する視覚的なベンチマークをユーザーに提供します。3DBenchy の視覚的な評価は、以下の幾何学的特徴を使用して行うことができます。^[7]

^{船体 (表面偏差): 3DBenchy は、客観的に見て体積が小さいにもかかわらず (15.55cm 3} )、かなり大きな船体を備えています。3DBenchy の船体は、滑らかで丸く、張り出した表面で、表面偏差の問題が露骨に現れます。

垂直対称性 (歪みと反り): 3DBenchy は垂直対称です。プリンターの歪みと反りは、3DBenchy の垂直対称性の変化によって明らかになります。

煙突上部、メインデッキ、およびリアボックス (平行性): 3DBenchy の底面は完全に水平で平面です。正しく印刷されていれば、3DBenchy のキャビンの後ろにある煙突上部、メインデッキ、およびリアボックスは底面と平行になります。

ネームプレート (解像度): 3DBenchy には、船尾の中央に小さなネームプレートが付いています。ネームプレートには「#3DBenchy」という名前が刻まれています。解像度設定が正しく構成されている場合、このネームプレートはシームレスに印刷されます。

キャビン ルーフ ブリッジ (オーバーハング): オーバーハングの問題は、3D プリンターの最大の弱点となることがよくあります。3DBenchy のキャビンのブリッジ ルーフとアーチ型サイド ドアには、複雑で隔離された形状が含まれており、オーバーハングの問題がはっきりと現れます。

鋭角面 (レイヤーシフト): 3DBenchy のキャビンのブリッジ ルーフとガンネルは鋭角を組み込むように設計されています。これらの鋭角は、3D プリンターのレイヤー ステップ機能を表しています。3DBenchy のレイヤー ステップが正しく印刷されない場合、レイヤーシフトの問題が発生します。

浅い底部の文字 (第 1 層の問題): 文字「CT3D.xyz」は、3DBenchy の底部に埋め込まれています。これらの文字は浅く、第 1 層の問題や、存在する場合は押しつぶしが露呈します。

3DBenchyの公称寸法は、変動を正確に評価するための測定可能な基準を提供します。3DBenchyの寸法は、ノギスで簡単に測定できます。1:1スケールを使用した3DBenchyの公称寸法を以下に示します。^[8]

キャビン ルーフ ブリッジ - キャビン ルーフ ブリッジの対角線の長さは 23.00 ミリメートルです。

煙突 - キャビンの屋根の上にある煙突の外径は 7.00 ミリメートルです。直径 3.00 ミリメートル、深さ 11.00 ミリメートルの穴があります。

全長 - 船首から船尾まで、3DBenchy の長さは 60.00 ミリメートルです。

全幅 - 左舷から右舷まで、3DBenchy の幅は 31.00 ミリメートルです。

全体の高さ - 3DBenchy の高さは、通常、煙突の上部とキャビンの後ろのボックスの上部から底面まで測定されます。煙突の上部から 3DBenchy の高さは 48.00 ミリメートル、ボックスからの高さは 15.50 ミリメートルです。

リア ボックス - キャビンの後ろにあるリア ボックスの外側の幅は 12.00 ミリメートル、外側の長さは 10.81 ミリメートルです。ボックスの内部は、幅 8.00 ミリメートル、長さ 7.00 ミリメートル、奥行き 9.00 ミリメートルです。

ハウズパイプ - 船体の前部近くにある 3DBenchy のハウズパイプは、内径が 4.00 ミリメートル、フランジの厚さが 0.30 ミリメートルと非常に薄いのが特徴です。

フロントキャビンウィンドウ - 3DBenchy の長方形のフロントキャビンウィンドウは、内側の幅が 10.50 ミリメートル、内側の高さが 9.50 ミリメートルです。

後部キャビン ウィンドウ - 円形の後部キャビン ウィンドウは、内径が 9.00 ミリメートルで、厚さ 0.30 ミリメートル、外径が 12.00 ミリメートルの微細フランジを使用しています。

ボウ角度 - 3DBenchy は、底面から 40 度のオーバーハング角度を備えたハイケイン スプーン ボウ デザインを採用しています。

キャビン ルーフの角度 - キャビン ルーフの上面は、水平面から 5.5° の鋭角で設計されています。

ネームプレートの厚さ - 船尾の中央にあるネームプレートは、わずか 0.10 ミリメートルの厚さです。

•
  熱溶解積層法（FDM）3Dプリンターで印刷された3DBenchy
•

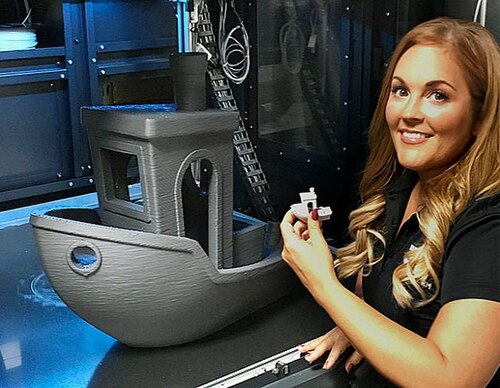

  大判 FDM プリンターで作成されたPLAで印刷された 10 倍サイズ (60cm x 31cm x 48cm) の 3DBenchy 。
•
  サポート材がまだ付いたままのステレオリソグラフィー（SLA）3Dプリンターで印刷された3DBenchy
•
  カラーミキシングホットエンドを使用してPrusa i3で作成されたマルチマテリアル 3DBenchy 。ボートの各パーツは異なる色で作成されています。
•
  3DBenchy をノギスのようなキーホルダーで測定しているところ
•
  FDM 3D プリンターで印刷された 3DBenchys には、誤ったキャリブレーションによって生じたさまざまな欠陥が示されています。
• ハンガープリンターで印刷されている 2 つの 3DBenchy
