37×145mmR

37 ×145mmRは、37mmブローニングM4機関砲で使用するための、縁付きケースの固定弾薬砲弾のシリーズです。

航空機防護の急速な進歩により、小口径兵器よりも爆発力と装甲貫通力に優れた弾丸を発射する航空機兵器の開発が必要になりました。その結果、37 mm (1.46 インチ) T9 自動砲が開発されました。この砲は 1942 年に航空機用として M4 砲として標準化されました。

37 mm (1.46 インチ) 砲である M4 は、37 mm (1.46 インチ) 対空砲である M1A2 と同じ高性能爆薬 (M54) および練習用 (M55A1) の弾丸を使用しましたが、M4 砲の薬室が大きいため、異なる薬莢が必要でした。M4 は後に、より強力な 37 mm M9 機関砲に置き換えられました。

弾薬は固定弾の形で支給され、以下のもので構成されていました。

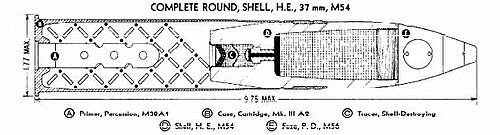

• HET 砲弾、M54、ポイント起爆信管、M56
• 練習用砲弾、M55A1、模擬信管付き、M50
• APショット、M80。

この砲弾には、M56 点火信管が使用されています。完全な弾丸の重量は 1.99 ポンド (900 g) で、発射時の砲弾の重量は 1.34 ポンド (610 g) です。0.16 ポンド (73 g) の M2 火薬は、0.03 インチ (0.76 mm) のウェブを持つ単一の穿孔粒子の Hercules NG 配合で、砲弾に規定の 2,000 フィート/秒 (610 m/秒) の銃口速度を与えます。

M54 は、点火信管に加えて、砲弾を破壊する曳光弾を使用していました。曳光弾の燃焼時間は 3 秒で、燃焼時間が終わると、1.68 グラム (0.109 グラム) のグレード A-5 陸軍黒色火薬の点火リレー装薬が点火され、リレー弾に点火して装薬を爆発させ、地面に着弾する前に砲弾を破壊しました。

テトリルの破裂装薬の重量は 0.10 ポンド (45 g) で、代替組成「A」の装薬の重量は 0.105 ポンド (48 g) です。テトリル装薬は、9,000 ～ 10,000  psi (60 ～ 70  MPa ) の圧力でシェル キャビティに押し込まれた 200 gr (13 g) のテトリル ペレットと、約 9,000 psi (62 MPa) の圧力で押し込まれた 2 つの等しい増分の装薬の残りで構成されます。組成「A」の破裂装薬は、組成「A」のリレー ペレットの重量が 36 gr (2.3 g) であるのに対し、テトリル装薬で使用されるペレットの重量は 23 gr (1.5 g) である点を除き、テトリル装薬と同じ方法で装薬されます。

この砲弾は、練習用に若干改良された高爆薬砲弾です。赤色曳光弾と模造信管 (M50、M50B1、M50B2、または M50B3) が入っています。M50 模造信管はプラスチック製で、M50B1、M50B2、および M50B3 信管は、M54 発射体に使用される点起爆信管 M56 と同じ輪郭と重量になるように機械加工された低炭素鋼製です。

M4 で使用された完全な弾丸の重量は 1.99 ポンド (900 g)、発射された砲弾の重量は 1.34 ポンド (610 g) でした。0.16 ポンド (73 g) の M2 火薬は、0.03 インチ (0.76 mm) のウェブを持つ単一の穿孔粒子の Hercules NG 配合で、規定の銃口速度 2,000 フィート/秒 (610 m/秒) を実現しました。

M3A1、M5A1、M6戦車砲および対戦車砲に使用されている37mm M-74 AP-T（徹甲弾＋曳光弾）およびM-51 APCBC-T（徹甲複合弾＋曳光弾）徹甲弾の全長（37×223mmR）は、M4砲で使用するには長すぎました。そこで、37mm M80 AP-T弾が開発され、標準化されました。

M80 徹甲曳光弾は、燃焼時間が 3 秒の曳光弾を備えたモノブロック弾です。信管や炸裂薬は必要ありませんでした。完全な弾丸の重量は 2.31 ポンド (1.05 kg)、徹甲弾の重量は 1.66 ポンド (750 g) でした。推進薬は、単一穿孔粒子と 0.03 インチ (0.76 mm) ウェブを備えた Hercules NG フォーミュラの M2 火薬 0.15 ポンド (68 g) でした。
