ワイヤーストリッパーは、電線から電気絶縁体を剥がすために使用される小型の手持ち式装置です。

米国式のシンプルな手動圧着/ワイヤーストリッパー工具は、はさみやワイヤーカッターによく似た一対の反対側の刃です。中央の切り込みが追加されているため、ワイヤーを切らずに絶縁体を切断することが容易になります。このタイプのワイヤーストリッパーは、絶縁体の周囲を回転させながら圧力を加え、絶縁体の周囲を切断することによって使用します。絶縁体はワイヤーに接着されていないため、端から簡単に引き剥がれます。このタイプのワイヤーストリッパーは、あらゆるサイズのワイヤーに使用できます。別のタイプの手動ワイヤーストリッパーは、前述のシンプルなデザインと非常によく似ていますが、このタイプにはさまざまなサイズの切り込みがいくつかあります。これにより、ユーザーは切り込みのサイズをワイヤーのサイズに合わせることができるため、ねじる必要がなくなりますが、切り込みの 1 つとほぼ一致するワイヤーのサイズにのみ使用できます。デバイスをクランプで固定すると、絶縁体を残して残りのワイヤーを引き抜くことができます。

ヨーロッパ式のワイヤーストリッパーは、ネジで調整できる掴み部分が付いた、切り込みの入ったペンチのような外観をしています。

複合自動ワイヤーストリッパーは、1915年にニューヨーク州ブルックリンのスチュアート・G・ウッドによって初めて特許を取得しました。^[1]この設計はオランダのハーマン・ゲルハルト・ヤン・フォークトによって改良され、扱いにくい4本のバーのメカニズムが排除され、それ以来一般的なアウトラインが採用されました。^[2]現在イリノイ州ロックビルにいるウッドは、1943年に補強材、交換可能なブレード、ブレードストップを追加しました。 ^[3] 1943年の設計では、剥がしたばかりのワイヤーが休止位置に戻るときに押しつぶされるのを防ぐために、剥がした後に半分が開いたままになるのを防ぐ機能も備えていました。2回目の作動でメカニズムが解放され、休止位置に戻ります。この動作はウッドによってさらに改良され^[4]、最終的に1959年にイリノイ州ディカルブのユージン・D・ヒンデンバーグによって改良されました。^[5] 1959年の動作の改良により、操作の順序が変更され、ストリッピングブレードは、機構の他の部分が休止位置に戻り始める前に開き、クランプジョーは操作の順序をたどり、ハンドルが完全に解放されるまで閉じたままになりました。

複合自動ワイヤーストリッパーは、作動すると、まず片側でワイヤーを同時に掴み、もう片側では成形された刃を閉じて導体の周囲の絶縁体を切断します。両側のストロークが完了すると、機構の両側が広がり、切断された絶縁体の管を導体の端から押し出します。これを使用するには、導体のサイズに一致する切断スロットのジョーにワイヤーを置き、ハンドルを一緒に握るだけです。この装置を使用すると、初心者でもほとんどのワイヤーを非常に迅速に剥ぐことができます。複合自動ワイヤーストリッパーのカッターは短くなければなりません。これは、ウッドが 1943 年の特許で説明しているように、ジョーがねじれるためです。すべてのワイヤーストリッパーは、本質的に、切断ジョーのノッチが収容できるワイヤーのサイズに制限されています。複合自動ワイヤーストリッパーの短いカッターは、他のほとんどのタイプのワイヤーストリッパーよりもノッチの数が少なく、ワイヤーのサイズの範囲が狭くなります。切断ブレードの開口部の精度によって、確実に剥がせる最小の導体が決まります。カッターの開口部が小さすぎると、導体に当たって摩擦が過剰になり、電線が耐えられる以上の張力が発生します。カッターの開口部が大きすぎると、切断されていない絶縁体の残りの環状部を引き裂くために必要な張力が、電線が耐えられる以上のものになる可能性があります。一部のモデルには、グリップ テンションを調整して、グリップ ジョーのクランプ力を調整できるものがあります。下の画像の黄色の自動ストリッパーのジョーの下にあるノブは、グリップ テンション調整用です。原理的にはどのサイズの電線にも適用できますが、広く普及している複合自動電線ストリッパーのカッターは、8 AWG以下、26 AWG 未満のサイズの範囲の導体に対応できますが、範囲全体に対応できるわけではありません。

レーザーワイヤーストリッパーは、CNCルーターによく似たコンピューター制御の機械で、レーザーを使用してワイヤーの絶縁体を焼き切ります。レーザーワイヤーストリッパーは、導体を損傷しないため、主に非常に細いワイヤーに使用されます。一般的なCO2_レーザーワイヤーストリッパーは、あらゆるサイズのワイヤーから絶縁体を剥がすことができます。^[6]

•

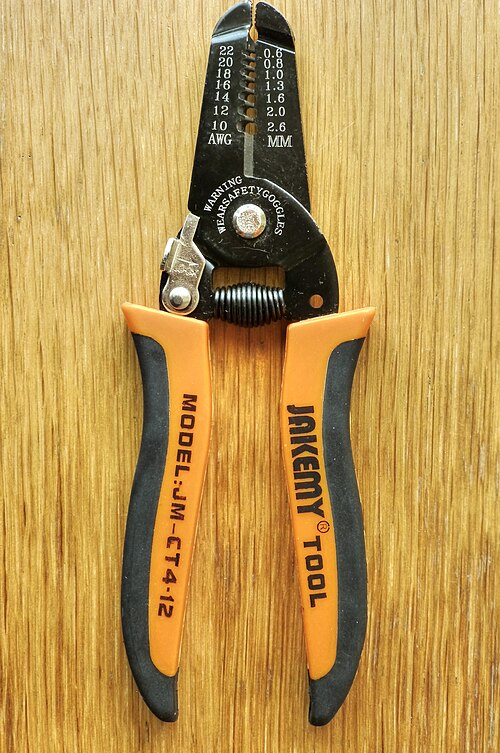

  シンプルな米国式手動ワイヤーストリッパー
•

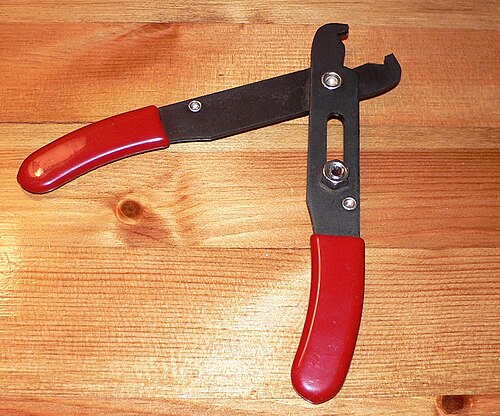

  ヨーロッパ式ワイヤーストリッパー
•
  ヨーロッパ式ワイヤーストリッパー
•

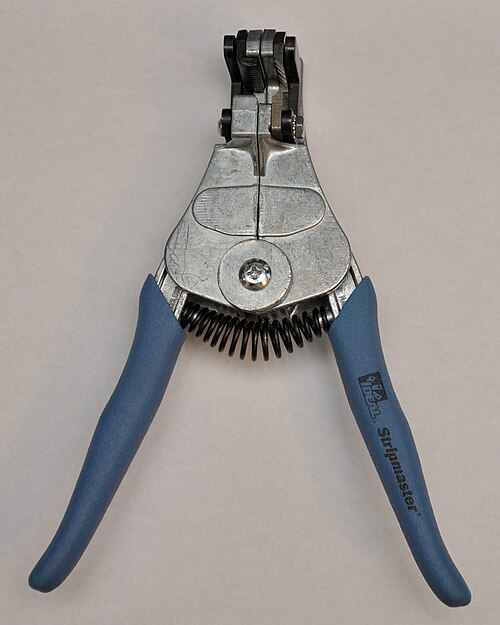

  複合自動ワイヤーストリッパー
•

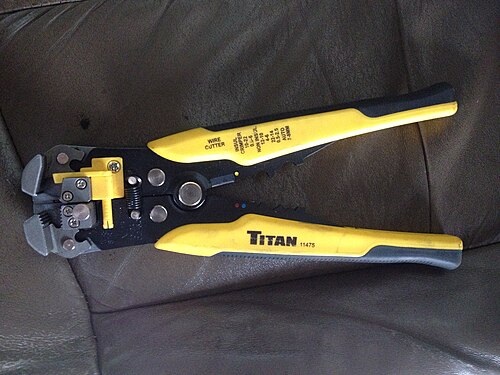

  自動ワイヤーストリッパー
