ヴァイスキルヒェン送信機

ヴァイスキルヒェン送信所は、ドイツのヴァイスキルヒェンにある中波放送塔です。ヘッシッシャー放送局の所有物です 。1967年に建設されました。

ヴァイスキルヒェン送信機は594 kHz の周波数で放送していました。中波送信周波数が 9 分割可能なキロヘルツ値に変換されるまで、送信周波数は 593 kHz でした。1994 年まで送信電力は 400 kW でした。1994 年に 300 kW に削減されました。

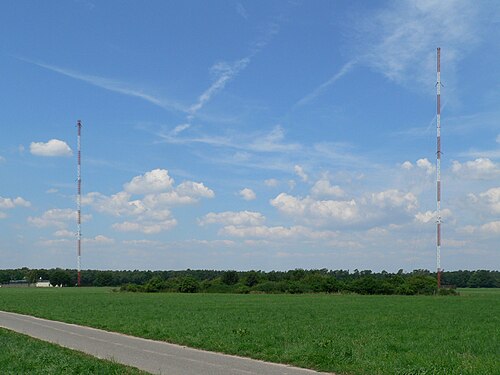

ヴァイスキルヒェン送信機には指向性アンテナがあり、地面に対して絶縁された高さ 126.5 メートルの支線付き格子鋼マスト放射器2 つ(座標: 50°3′19.7″N 8°51′44.9″E / 50.055472°N 8.862472°E / 50.055472; 8.862472および50°3′22.8″N 8°51′57.1″E / 50.056333°N 8.865861°E / 50.056333; 8.865861 ) で構成されています。

中波送信に使用される他の支柱マストとは異なり、この支柱は絶縁体で仕切られていません。代わりに、支柱はアンカーブロックのすぐ近くにあるコイルを介して接地されており、このコイルは支柱内の高周波電流が可能な限り低くなるように調整されています。

ヴァイスキルヒェン送信機は、ホーエル マイスナー送信機とともに単一周波数ネットワークを形成します。送信機の指向性パターンは、北西方向に最大、北東と南東方向に 2 つの最小値を持ちます。各マストの給電電力を調整することで指向性パターンを変更でき、ホーエル マイスナー送信機と連携して東方向にも最大になります。

信号はフランクフルトのスタジオからケーブルでヴァイスキルヒェンの送信機に送信されます。送信機は 2 つの水冷式最終段を使用しており、1 つのチューブが故障しても送信機が完全に故障するのを防ぐため、並列に切り替えられています。電源は通常、地域の 20kV 電力網から供給されます。

バックアップとして、 10～20秒で始動するディーゼル発電機があります。発電機の始動電流は、停電時に自動的に接続される小型蓄電池ユニットによって供給されます。ディーゼル発電機を電源として使用する場合、送電電力は100kWに低下します。

ヴァイスキルヒェンとホーアー・マイスナーは、ヘッセン放送会社の最初の番組をカーラジオとして周波数シフトのないモバイル受信機で放送しました。1989 年まで、この番組は主に夜間に中波の広い範囲で放送されていたため、両方の送信機の指向性パターンを東に向けることにより放送されていました。

現在、放送されている番組は主にニュース番組「HR情報」です。19時から22時の間は外国人労働者向けの番組が放送されます。また、連邦議会やヘッセン州議会の議論の放送や、サッカーの試合のライブレポートなどの特別な生活レポートの放送にも使用されています。ヴァイスキルヒェン送信機をDRM送信を使用して デジタル放送に変換することが計画されていました。
