ウィープ（建築）

無料辞書『ウィクショナリー』で「weep (architecture)」を調べてください。

ウィープ、ウィープ ホール、またはウィープ ブリックは、アセンブリ内から水を排出できる小さな開口部です。ウィープは、排水できるようにオブジェクトの底部に配置されます。ウィープ ホールは、表面張力を克服できる適切なサイズにする必要があります。

擁壁では、保持された土から水を逃がすためのウィープも必要になる場合があります。これにより、壁にかかる静水圧負荷が軽減され、余分な水の重量による壁の損傷や、凍結/融解サイクルによる湿気による損傷を防ぐことができます。このような場合、ウィープは、壁を貫通して多孔質の埋め戻し層まで伸びるプラスチック、粘土、または金属のパイプで構成されます。

通常、ウィープは、外部からアセンブリに入り込んだ水を外部に戻すために配置されます。また、金属製の窓やガラス張りのカーテンウォールにもウィープがあり、隙間の結露を逃がします。自動車のウォーターポンプには、シールから漏れた水を排出してベアリングを保護するためのウィープホールがあります。[ ^1]

建築工事では、ウィープは通常、石積みのベニヤ板または中空壁、雨押さえのすぐ上に設置されます。中空壁は、この水をウィープ ホールから排出する役割を果たします。ウィープ ホールにより、風が中空壁を通る空気の流れを作り出します。この流れにより、空洞から蒸発した水が外に排出されます。ウィープ ホールは、木製の窓枠の乾燥腐朽を防ぐために窓の上にも設置されます。

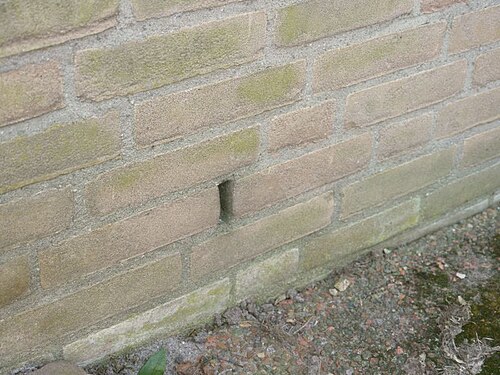

オープンヘッドジョイントプロセスは、ジョイントからモルタルを取り除いて行われます。これにより、ジョイントの一般的な間隔と同じサイズのオープンホールが作成されます。これは最も一般的な方法であり、キャビティから水を蒸発させる最も効果的な方法です。オープンヘッドジョイントの間隔は、24インチ（61 cm）ごとに行うことができます。この方法の問題の1つは、オープンヘッドジョイントによって大きな穴が作成され、見栄えが悪くなる可能性があることです。メンテナンス作業員の中には、それがウィープホールであると気付かずに、うっかりこれらの穴をパッチで塞いでしまう人もいます。アルミニウムベントやプラスチックグリッドなどの製品があり、ウィープホールに挿入して目立たないようにすることができます。^[2]

綿の芯は、ウィープの形成に使用できます。最大 12 インチ (30 cm) の長さのロープをジョイントに配置します。ロープのもう一方の端は、空洞壁まで伸ばします。綿は壁内の湿気を吸収して外側に吸い上げますが、逆もまた真なりです。綿ロープは、少量の湿気を外側から壁の内側に吸い上げる可能性があります。蒸発のプロセスは、ウィープ ホールよりも遅くなります。また、綿が燃える可能性もあります。^[2]

もう 1 つのタイプのウィープは、中空のプラスチックまたは金属を使用して作ることができるチューブです。チューブの間隔は約 16 インチ (41 cm) です。チューブは、水が滴り落ちるように斜めに取り付けられます。角度が急すぎると、壁の空洞内の開口部が高くなりすぎて水が出なくなります。角度が緩すぎると、レンガを敷くときに使用したモルタルが空洞内に落ちてチューブを塞ぐ可能性があります。モルタルの落下でチューブが塞がれないように、浅い砂利の層が敷かれることもあります。プラスチック チューブの厚さは、どんなに薄くても、壁の空洞内に水が溜まる小さなダムを形成します。

恒久的なチューブ材料を使用する代わりにチューブを形成する別の方法は、油を塗ったロッドまたはロープを使用することです。油を塗ったロッドまたはロープをジョイントに配置し、モルタルで固めます。油はモルタルの結合を防ぎ、モルタルが固まったらロッドまたはロープを取り外して、チューブを使用した場合と同様の穴を作ることができます。

チューブタイプの利点は目立たないことです。しかし、穴が小さいため空気の循環が悪く、湿気をうまく排出できない場合があります。^[2]

新しいウィープ技術では、波形プラスチックを使用して、モルタルのベッドジョイントの下部にウィープチャネル/トンネルを作成します。これらのトンネルは、複数のウィープホール開口部を通じて壁から水を急速に導き、壁の最も低い部分から水が排出されるようにします。波形プラスチックウィープは通常、モルタルに溶け込み、ロープウィープよりも目立ちません。^[3]

• ビール、クリスティン (1987)。石工設計と詳細設計(第 2 版)。McGraw Hill Book Company。ISBN 0-07-004223-3。
• ラムゼイ、チャールズ (2000)。ホーク、ジョン・レイ・ジュニア (編)。建築グラフィックス標準(第 10 版)。ジョン・ワイリー・アンド・サンズ社ISBN 0-471-34816-3。
