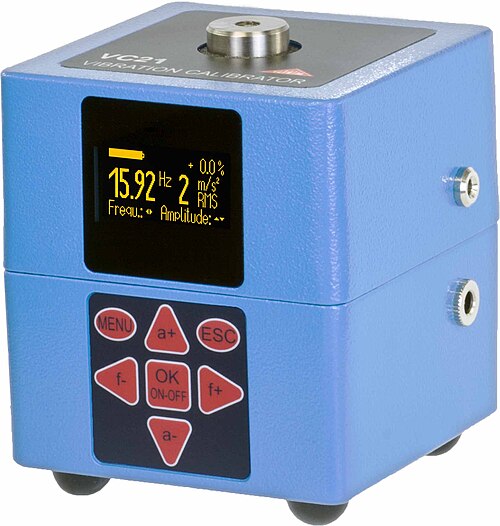

振動校正器

振動校正器は、基準加振器とも呼ばれ、振動センサーや計測器をトレーサブルな基準に校正できる電気機械式計測器です。振幅と周波数が既知の正弦波の機械振動信号を生成します。計測器の振動部は通常、試験対象物を取り付けるための内ねじが付いた円筒形の鋼製スタッドです。振動を生成するために、電気力学的または圧電アクチュエータ システムが使用されます。古い計測器では​​、試験対象の重量に応じて振動振幅を調整する必要がありました。ただし、最新の計測器には基準加速度計と閉ループ制御が組み込まれており、振幅は試験対象の最大指定重量まで一定に保たれます。古いモデルは最大約 100 g の重量の物体を校正するために使用できますが、最新の計測器は 500 g を超える重量の試験対象物でも安定して動作します。

振動校正器は、振動センサーや計測機器を現場でテストおよびチェックするために最もよく使用されるため、通常は持ち運び可能でバッテリー駆動です。

校正器の最も一般的な振動周波数は 159.2 Hz で、これは1000 rad/s のラジアン周波数に相当します。正弦波信号の振動変位、速度、加速度は、ラジアン周波数の係数を介して相互に接続されます。1000 rad/s では、3 つの振動量すべての振幅の数値が同じになるという利点があります。たとえば、159.2 Hz での 10 m/s² の振動加速度は、10 mm/s の振動速度と 10 μm の振動変位に相当します。

一部の機器では、複数の周波数を選択したり、特定の周波数範囲を微調整したりすることができます。市場では 16 Hz から 10 kHz の周波数が一般的です。

場合によっては、振動校正器には、さまざまな種類の振動センサーに接続するための信号コンディショナーや、感度を読み取るためのディスプレイも含まれています。

振動校正器の校正手順は、国際規格 ISO 10816-44 に記載されています。

• 臼田 孝文、太田 青、野里 秀、日野 裕之 (2009)「E-trace 方式を採用した可搬型振動校正システム」、IMAC-XXVII 論文集

• 振動校正器、ブリュエル・ケアー
• 振動校正器、メトラ
• 校正、キスラー^{[永久リンク切れ‍ ]}
• ポータブル振動校正器、The Modal Shop
• ポータブル振動校正器、アゲートテクノロジー
