ファン・ヴィーン・グラブサンプラーは、水環境中の堆積物を採取するための器具です。通常はステンレス製のクラムシェルバケツです。この器具で、約0.1 m 2の深さ20 cmまでのサンプルを採取できます。軽量（約5 kg）でローテクです。最小バージョンは手荷物にも収まります。このサンプラー[1]は、 1933年にオランダのエンジニアである ヨハン・ファン・ヴィーンによって発明されました。
このサンプラーを使用する場合の欠点は、ボックスコアラーよりも堆積物を乱す傾向があることです。
機構
機器を水中に降ろすと、両端にバケツが付いた2つのレバーが開いたはさみのように広がる。レバーはこの位置でロックされ、地面に当たるとロックが解除される。ロープを再び引き上げると、2つのバケツが閉じて海底からサンプルを採取する。[2]
-

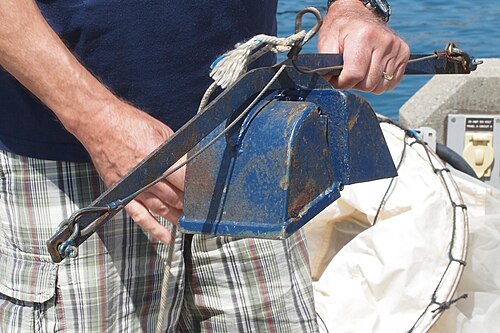

ロックされたVan Veenのグラブは床に降ろす準備ができています -
床に落ちた後、ロックが解除され、堆積物を収集する準備が整いました -
ロックを解除した後持ち上げると、ジョーが閉じて内部の堆積物を集めます。
3 つの小さな技術的変更により、より多くの機械部品や構造を備えたバリエーションが生まれます。
- エクマングラブサンプラーは、地面に接触してもシャベルがすぐに閉じるわけではなく、スプリングを解放してサンプルを採取するためにメッセンジャーウェイトを下ろす必要があります。
- Ponarタイプのサンプラーも改良されており、底部との接触時に解放される追加のスプリングが備わっており、硬い表面の場合には役立つ可能性があります。
- Young改良型グラブ サンプラーには、安定性を高めるための金属フレームが含まれています。
参照
参考文献
- ^ ヴァン・ヴィーン、ヨハン (1936)。 Onderzoekingen in de hoofden in verbandmet de gesteldheid van de Nederlandsche kust [オランダの海岸の状況に関連したドーバーストリートの研究] (オランダ語)。デン・ハーグ: Algemene Landsdruckerij。 p. 165.
- ^ エレフテリオウ、アナスタシオス (2013)。海洋底生生物の研究方法。ジョン・ワイリー・アンド・サンズ社。p. 199。ISBN 9781118542385。
