Uボルト

Uボルトは、両端に ねじ山が付いたU 字型のボルトです。

U ボルトは主に、流体やガスが通過するパイプである配管を支えるために使用されてきました。そのため、U ボルトは配管工学用語を使用して測定されました。U ボルトは、支えているパイプのサイズによって説明されます。U ボルトは、ロープをまとめるのにも使用されます。

たとえば、公称内径 40 の U ボルトは配管技術者から要求されますが、それが何を意味するかは彼らだけが知っています。実際には、公称内径 40 の部品は、U ボルトのサイズや寸法とほとんど似ていません。

パイプの公称内径は、実際にはパイプの内径の測定値です。エンジニアは、パイプが輸送できる流体/ガスの量に基づいてパイプを設計するため、これに興味があります。

U ボルトは現在、あらゆる種類のチューブや丸棒を締め付けるために幅広いユーザーによって使用されているため、より便利な測定システムを使用する必要があります。

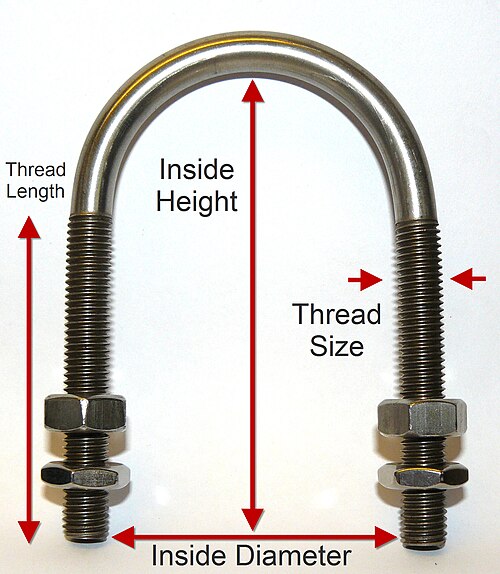

U ボルトは 4 つの要素によって独自に定義されます。

1. 材質の種類（例：光沢のある亜鉛メッキ軟鋼）
2. ねじ寸法（例：M12 * 50 mm）
3. 内径（例：50 mm - 脚間の距離）
4. 内側の高さ（例：120 mm）
