 S/PDIF接続用の丸型コネクタを備えた透明な TOSLINK ケーブル。 | |||
| タイプ | 光デジタルオーディオコネクタ | ||
|---|---|---|---|
| 生産履歴 | |||
| デザイナー | 東芝 | ||
| 設計 | 1983 | ||
| メーカー | 東芝 | ||
| 生産 | 1983年以来 | ||
| 一般仕様 | |||
| ホットプラグ可能 | はい | ||
| 外部の | はい | ||
| オーディオ信号 | S/PDIFビットストリーム。元々は 20 ビット PCM で 48 kHz に制限されていました。メーカーによって拡張され、追加のフォーマットがサポートされました。[引用が必要] | ||
| ケーブル | 光ファイバー、最大約10メートル（33フィート）[1] | ||
| ピン | 1 | ||
| コネクタ | JIS F05 (JIS C5974-1993 F05) | ||
| データ | |||
| 幅 | シリアル | ||
| ビットレート |
| ||
| 最大デバイス数 | 1 | ||
| プロトコル | シリアル | ||
TOSLINK（東芝リンク）[3]は、標準化された[4] 光ファイバコネクタシステムです。[5]一般的に光オーディオとして知られているTOSLINK光ファイバコネクタの最も一般的な用途は、デジタル光ソケットがオーディオ機器（CDプレーヤー、DVDプレーヤー、デジタルオーディオテープレコーダー、コンピューター、ビデオゲームコンソール）からのデジタルオーディオ信号のストリームを伝送（送信）する民生用オーディオ機器です。AVレシーバーは、2チャンネルの非圧縮のPCM（パルスコード変調）オーディオ、またはドルビーデジタルやDTSなどの圧縮された5.1 / 7.1サラウンドサウンドオーディオ信号をデコードできます。HDMIコネクタケーブルとは異なり、TOSLINK光ファイバコネクタは、ドルビーTrueHDおよびDTS-HDマスターオーディオの非圧縮オーディオ信号を伝送するための帯域幅容量を持っておらず、2チャンネルを超えるPCMオーディオを伝送することもできません。
TOSLINKコネクタはいくつかのメディアフォーマットと物理規格をサポートしていますが、最も一般的なデジタルオーディオコネクタは長方形のEIAJ / JEITA RC-5720（CP-1201およびJIS C5974-1993 F05）です。[6] TOSLINKコネクタでは、光信号はピーク波長650 nm の赤色光として表示されます。 [3]搬送される変調信号の種類に応じて、他の光波長が存在する場合があります。[6]
歴史
東芝はもともと、自社の CD プレーヤーを自社製造の受信機に接続してPCMオーディオ ストリームを流すために TOSLINK を開発しました。データ リンク層は「Sony/Philips Digital Interface」[7] [8] ( S/PDIF ) に基づいており、ハードウェア層は S/PDIF の電気 (銅) ハードウェア層ではなく光ファイバー伝送システムを使用しています。TOSLINK はすぐにほとんどの CD プレーヤーの製造元に採用されました。ビデオ ソース (DVD プレーヤー、Blu-ray プレーヤー、ケーブル ボックス、ゲーム コンソール) では、デジタル オーディオ ストリームをDolby Digital / DTSデコーダーに接続するためによく使用されています。
このコネクタの一般名称はEIAJ 光ですが、商標名TOSLINKは東芝エレクトロニクス社の登録商標であり、TOShiba-LINKに由来しています。他の語源のバリエーションとしては、 TOSlink、TosLink、Tos-linkなどがあります。[要出典]
ADATライトパイプ(ADAT オプティカル) は、プロの音楽録音やオーディオ コンポーネント業界で使用される TOSLINK コネクタと同様の光伝送システムを使用します。ADAT ライトパイプ コネクタ フォーマットは TOSLINK コネクタと同じ JIS F05 コネクタを使用しますが、ADAT ライトパイプ データ フォーマットは S/PDIF と互換性がありません。[引用が必要]
特性と問題点
プラスチック光ケーブルは光の減衰が大きいため、有効範囲は5～10mに制限されます。[1]強く曲げると一時的に機能しなくなったり、永久に損傷したりすることがあります。プラスチック光ファイバー（POF）ケーブルよりも入手が難しく高価ですが、ガラスやシリカの光ファイバーは損失が少なく、TOSLINKシステムの範囲を拡張できます。
光ケーブルは、グランドループやRF干渉などの電気的問題の影響を受けにくい。[9]
デザイン
TOSLINK には、必要な帯域幅とアプリケーションに応じて、安価な1 mmプラスチック光ファイバー、高品質のマルチストランドプラスチック光ファイバー、または石英ガラス光ファイバーなど、いくつかの種類のファイバーを使用できます。TOSLINK ケーブルの長さは通常5 メートルに制限されていますが、信号ブースターやリピーターを使用せずに信頼性の高い伝送を行うには、技術的な最大値[1]は10 メートルです。ただし、最近の民生用電子機器 (光出力を備えた衛星受信機や PC) のインターフェイスでは、低コスト(0.82 USD/m 2009) のTOSLINK ケーブルでも簡単に30 メートルを超えることが非常に一般的です。TOSLINK 送信機は、公称光波長650 nmで動作します。
ミニTOSLINK

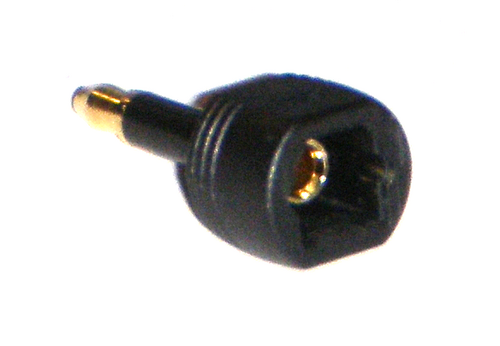

ミニトスリンクは、大型の民生用オーディオ機器で一般的に使用されている標準的な四角いトスリンクコネクタよりも小さい標準化された[4] 光ファイバコネクタです。プラグは、広く普及している3.5 mmステレオミニジャックとほぼ同じサイズと形状です。フルサイズのトスリンクプラグをミニトスリンクソケットに接続するためのアダプタが利用可能です。3.5 mmジャックとミニトスリンクを組み合わせたソケットがあり、 3.5 mmまたはミニトスリンクプラグを受け入れることができます。ミニトスリンクプラグとソケットは、電気ジャックプラグよりも0.5 mm長く作られているため、電気ジャックプラグは短すぎてミニトスリンク対応ソケットのLEDに触れて損傷することはありません。Google Chromecast Audioデバイス、[10] [11] Apple AirPort Express、iPod Hi-Fiなどの製造中止になったラップトップコンピューターやポータブルデジタルオーディオ機器の多くのモデル、および一部のミニディスクレコーダー[12]は、 3.5mmアナログ（電気）ヘッドフォン出力、マイク入力、またはミニTOSLINKデジタル（光）出力（ミニディスクレコーダーの場合は入力）を挿入 できるこれらのコネクタを使用しています。
