ティップル

ティップルは、採掘された製品（石炭、鉱石など）を輸送用に、通常は鉄道のホッパ車に積み込むために鉱山で使用される構造物です。米国では、ティップルは石炭鉱山に関連付けられることが多いですが、硬岩採掘にも使用されています。

基本的な石炭積み込み装置は、単に石炭を貨車に積み込むだけです。^[1]多くの積み込み装置は、積み込み前に石炭を大きさで選別する簡単なふるい分け装置を備えていました。^{[2] [3] : 20}現代の炭鉱施設には通常、石炭を市場に輸送するために積み込む前に、石炭から土や岩石を洗い流す石炭準備工場が含まれています。「積み込み装置」という用語は、石炭準備工場と互換的に使用される場合があります。

ティップルは当初、米国ではタブやトラムカー、またはマインカーとも呼ばれるトロッコで使用されていました。これらは、鉱山鉄道で製品を鉱山から運ぶ小さなホッパー車です。トロッコがティップルの上部に入ると、その内容物はシュートを通って、ティップルの下を走る線路に配置された鉄道ホッパー車に投棄されます。施設によっては、各車両を手動で傾けるため、「ティップル」と呼ばれています。^{[3] : 4}より大容量の施設では、各車両はロータリーダンプと呼ばれる機械に配置され、車両を回転させて石炭や鉱石を投棄しました。^[4]

20世紀初頭、鉱山経営者は石炭や鉱石を鉄道車両に積み込むためにコンベアベルトを使い始め、鉱山車の使用を廃止した。^[5]一部の鉱山では、コンベア積み込み設備は今でも「ティップル」と呼ばれている。

•
  1908 年、ウェストバージニア州クラークスバーグの石炭置き場
•
  1941年、ミシガン州の銅鉱山でのティップル
•

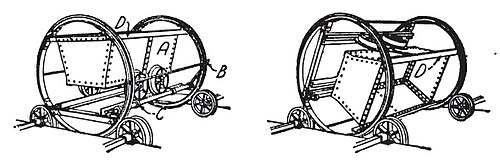

  ピッツバーグ石炭会社の回転式ダンプ。
•
  オハイオ州ベルモント郡の石炭積み場、1923 年
•
  ケンタッキー州ブルーヘ​​ロンの石炭貯蔵所

• 石炭選鉱工場
