ねじピッチゲージ

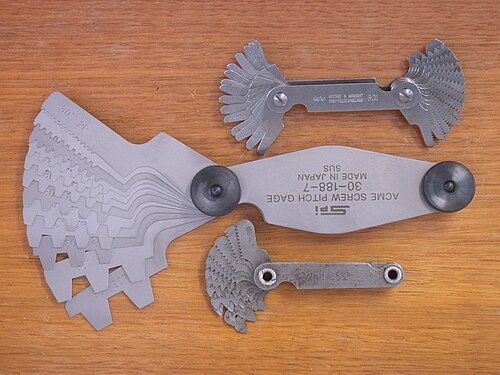

3 つの異なるねじゲージセット。一番上のゲージはISO メートルピッチゲージ、中央の大きいゲージはアクメねじ形状の測定用、下のゲージはウィットワースねじ用です。

ねじゲージ^[1]は、ねじゲージ^[2]またはピッチゲージ^[3]とも呼ばれ、ねじ山のピッチまたはリードを測定するために使用されます。

ねじピッチゲージは、ねじまたはタップ穴のねじピッチを決定するための参照ツールとして使用されます。このツールは精密測定器として使用されるのではなく、ユーザーが特定のねじのプロファイルを決定し、形状とピッチによってねじをすばやく分類できるようにします。このデバイスを使用すると、ユーザーがねじ付きアイテムのピッチを測定して計算する必要がなくなるため、時間の節約にもなります。

使用法

ねじゲージを使用するには、まずねじの種類とゲージを一致させる必要があります。たとえば、メートル法のねじをヤードポンド法のゲージで測定しようとしても、正確な結果は得られません。ねじの出所が不明な場合は、正しいゲージを決定するために試行錯誤が必要になる場合があります。

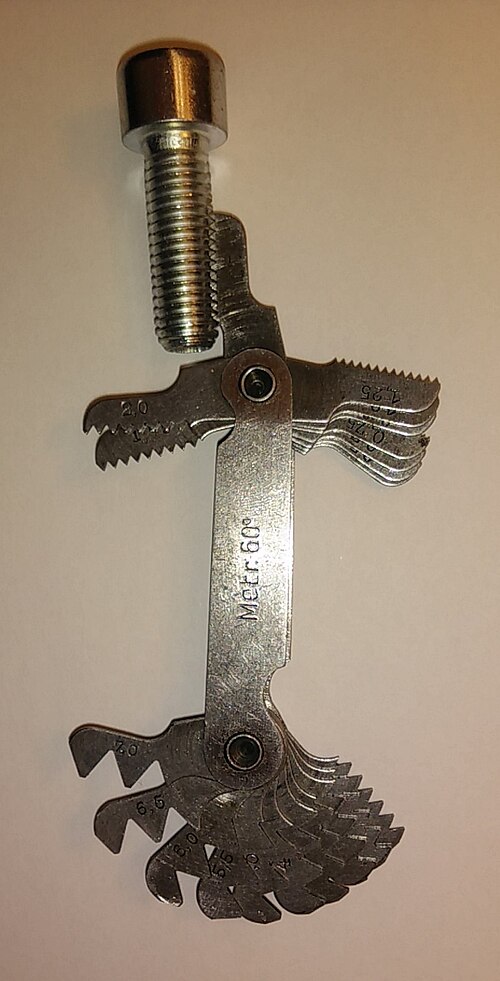

正しいゲージが決定したら、ユーザーはツールのリーフの 1 つを伸ばして、ネジのねじ山部分に押し付けます。リーフに切り込まれた歯がねじ山の間隔と一致する場合、ユーザーはリーフに刻印されたねじ山ピッチを読み取ることができます。適合が適切でない場合は、別のリーフを試す必要があります。

このツールは、旋盤で手作業で加工したねじなど、未知のねじを正確に測定するためのものではないことに注意してください。このツールは、既知のねじ規格に最も近い測定を行うためのものです。
